REVIT : Modification des lignes de côtes
FU
Florian UBO
23 novembre 2021
2001 0 1 0
Bonjour,
Petite question est-il possible de paramétrer une "famille de côte".
J'aimerais que ma côte affiche pour les ouvertures : "largeur"x"hauteur"ht et qu'on puisse ecrire quelque chose dessous. Comme sur l'image ci-dessous.
J'ai essayé avec l'outils libellé mais sans rien réussir à faire.
Si vous avez des idées pour réussir ?
Merci et bonne journée.
Petite question est-il possible de paramétrer une "famille de côte".
J'aimerais que ma côte affiche pour les ouvertures : "largeur"x"hauteur"ht et qu'on puisse ecrire quelque chose dessous. Comme sur l'image ci-dessous.
J'ai essayé avec l'outils libellé mais sans rien réussir à faire.
Si vous avez des idées pour réussir ?
Merci et bonne journée.
Images
Réponses
Bonjour,
Je n'ai pas spécialement l'habitude d'utiliser les côtes pour ce cas là, mais de ce que j'en sais.
Je vois 2 hypothèses :
- Soit une étiquette
- Soit un suffixe sur la côte
J'ai testé l'étiquette (en multicatégorie) je n'ai pas l'impression que ça marche.
-> j'ai même testé une nomenclature et je n'ai pas réussi à récupérer des données d'ouvertures
J'ai donc testé le suffixe. Je côte le mur, je clique sur la côte à renseigné et j'y ajoute "suffixe" et "texte en dessous".
C'est plutôt bien fait et ça rend comme sur ta photo.
Je ne pense pas que tu puisses l'avoir autrement que comme ça.
En espérant avoir pu t'aider.
Je n'ai pas spécialement l'habitude d'utiliser les côtes pour ce cas là, mais de ce que j'en sais.
Je vois 2 hypothèses :
- Soit une étiquette
- Soit un suffixe sur la côte
J'ai testé l'étiquette (en multicatégorie) je n'ai pas l'impression que ça marche.
-> j'ai même testé une nomenclature et je n'ai pas réussi à récupérer des données d'ouvertures
J'ai donc testé le suffixe. Je côte le mur, je clique sur la côte à renseigné et j'y ajoute "suffixe" et "texte en dessous".
C'est plutôt bien fait et ça rend comme sur ta photo.
Je ne pense pas que tu puisses l'avoir autrement que comme ça.
En espérant avoir pu t'aider.
JP
Oui, j'ai bien vu cette solution auparavant, mais l'idée est que la hauteur ne soit pas rentrée à la main mais automatique ...
Merci quand même.
Merci quand même.
FU
Bonjour,

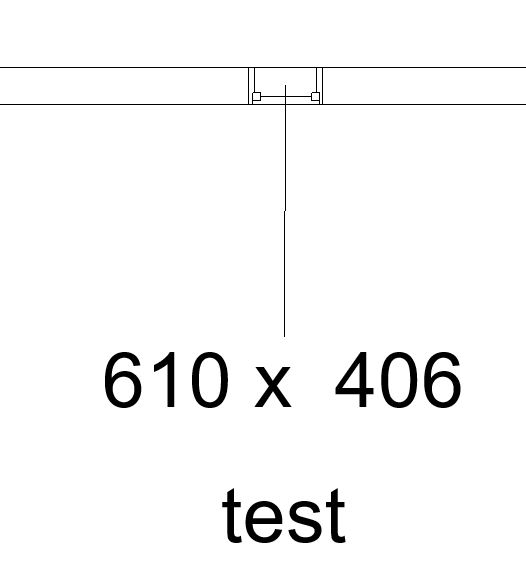

D'après ce que je vois, il faudrait partir sur des étiquettes de fenetre ce qui autoriserais l'affichage des paramètre "Largeur" et "Hauteur" (en fonction des nom données par les fabricants avec la possibilité d'incorporer le paramètre "Commentaire". Exemple (image en piece jointe):
D'après ce que je vois, il faudrait partir sur des étiquettes de fenetre ce qui autoriserais l'affichage des paramètre "Largeur" et "Hauteur" (en fonction des nom données par les fabricants avec la possibilité d'incorporer le paramètre "Commentaire". Exemple (image en piece jointe):
RB
