REVIT - nomenclature partielle

David Grassin

16 mars 2017

4.45K

Bonjour à tous. j'ai une question au sujet des nomenclatures sur REVIT

Il est possible d'obtenir une nomenclature par niveau que ce soit pour de la structure de l'architecture ou du MEP.

Imaginons maintenant un projet qui contient une ou plusieurs annexe sur le même fichier et que je souhaites réaliser rapidement une nomenclature par annexes (ou par zone si vous préférez.)

Comment s'y prendre ?

Photos

Réponses

Kévin Bailly

· 17 mars 2017

Bonjour,

Lorsque je travail sur un projet intégrant plusieurs entités distinctes, je crée un paramètre partagé de type "Nom du Bâtiment", qui me servira à trier mes nomenclatures et distinguer la toiture d'un bâtiment à l'autre

bonne continuation,

BENHASSEN IYED

· 16 mars 2017

C'est faisable en ajoutant un commentaire dans tes familles, ensuite en filtrant dans la nomenclature par rapport à ce dernier.

David Grassin

· 16 mars 2017

merci pour ta réponse.

ce n'est pas une nomenclature par niveau mais plutôt par "zone"
par exemple une charpente métalique de toiture de la premiere aile d'un batiment sur une nomenclature et la nomenclature d'une autre aile sur un autre nomenclature...ainsi de suite...

ZOUHEIR MHAMED

· 16 mars 2017

Salut David
c"est je comprends bien tu veux obtenir une nomenclature par niveau que ce soit pour de la structure de l'architecture ou du MEP.

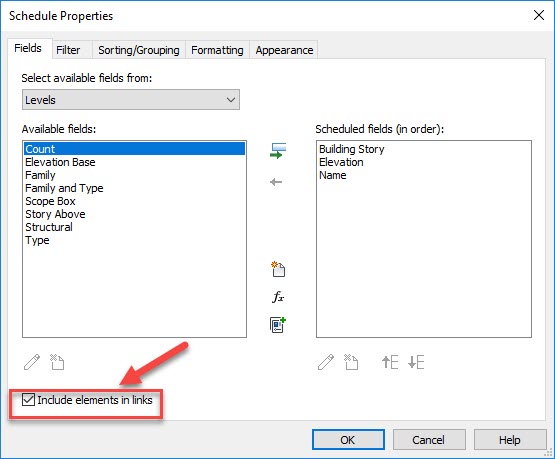

tu peux juste cocher la case Lien Revit puis tu ajoute les paramètres que t'as besoin inclus les niveaux:
Regarde l'image jointes.
hope that help
