Bonjour à tous,

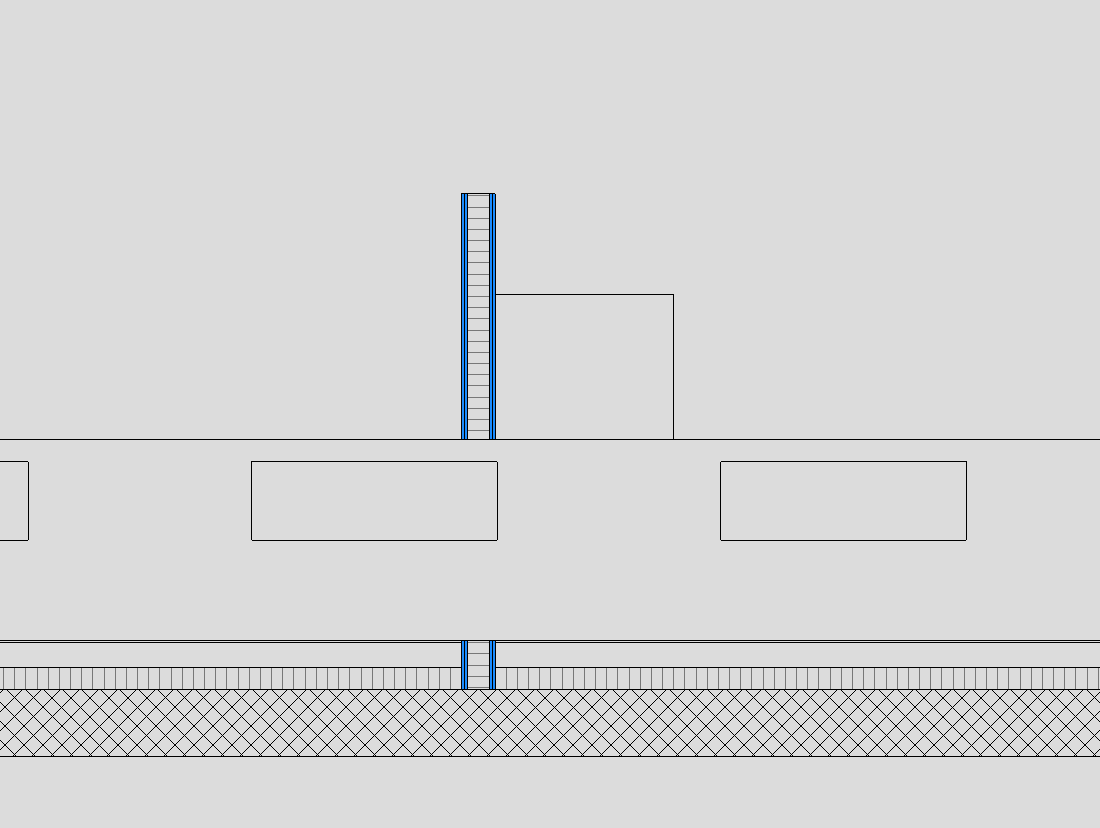

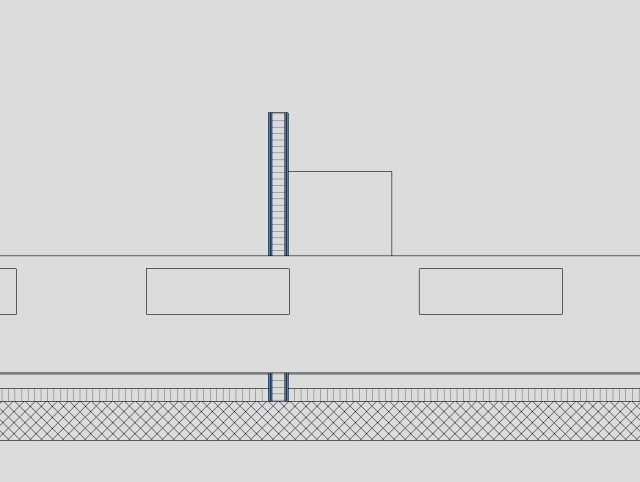

Est-ce que quelqu'un sait comment procéder pour afficher le mur (bleu) dans la vue en coupe.

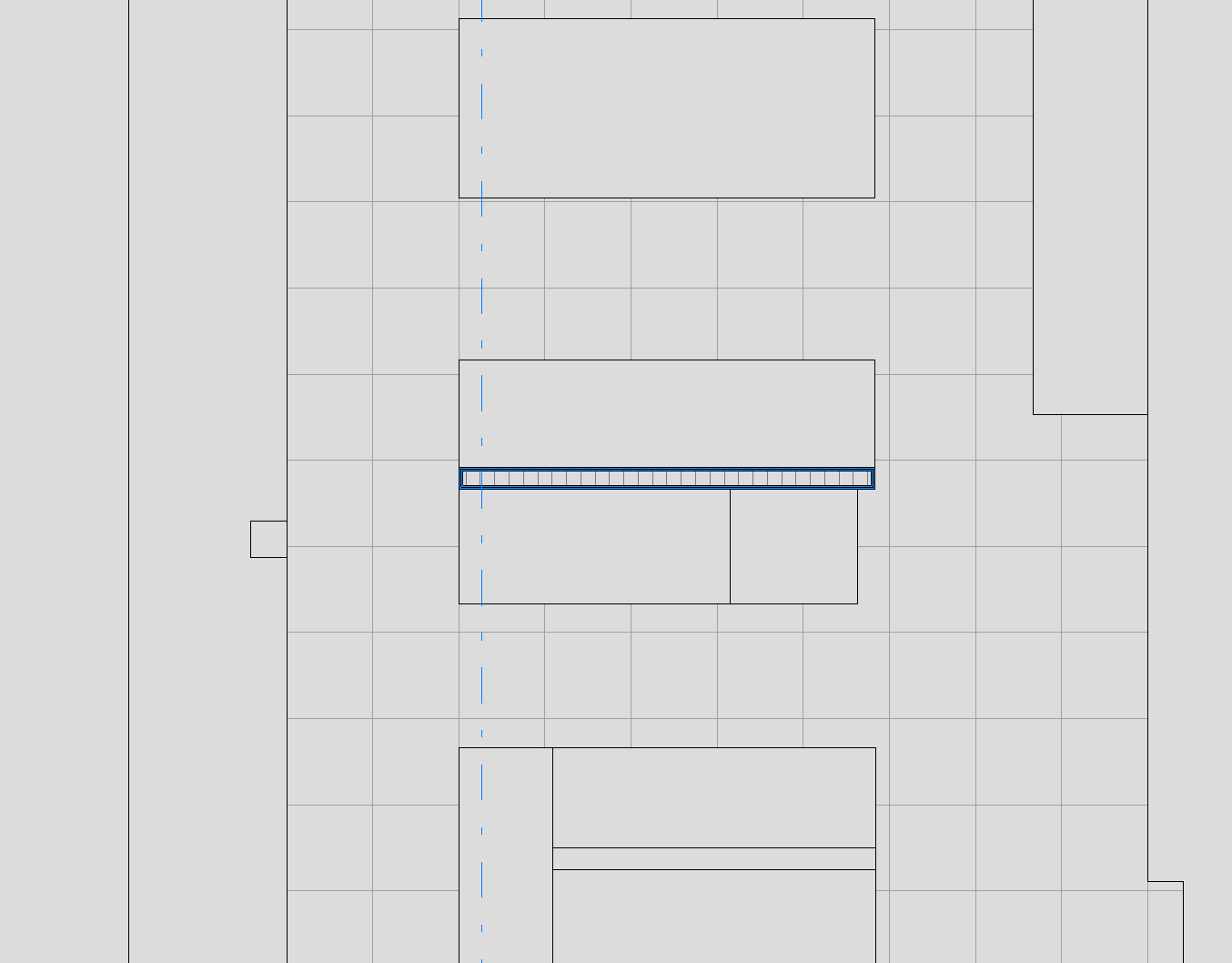

On constate que le volume in-situ qui passe devant le mur alors qu'il est derrière la vue en coupe.
Est-ce que quelqu'un sait comment procéder pour afficher le mur (bleu) dans la vue en coupe.
On constate que le volume in-situ qui passe devant le mur alors qu'il est derrière la vue en coupe.
Accepted Answer
0
Undo
Votes
Bonjour,
Dans Revit certaines famille sont "coupables" d'autres non.
les familles non "coupables" ne peuvent pas être représentées en coupe elles seront toujours affichées en projection :
Les familles suivantes ne peuvent pas être représentées en coupe et sont toujours affichées en projection dans les vues :
La liste est là :
Familles non coupables
Il faut donc modifier le type de la famille et choisir une famille coupable comme meuble de rangement à la place de mobilier. La partie située derrière le trait de coupe n'apparaitra plus.
Dans Revit certaines famille sont "coupables" d'autres non.
les familles non "coupables" ne peuvent pas être représentées en coupe elles seront toujours affichées en projection :
Les familles suivantes ne peuvent pas être représentées en coupe et sont toujours affichées en projection dans les vues :
La liste est là :
Familles non coupables
Il faut donc modifier le type de la famille et choisir une famille coupable comme meuble de rangement à la place de mobilier. La partie située derrière le trait de coupe n'apparaitra plus.
Accepted Answer
0
Undo
Votes
Bonjour,
Dans Revit certaines famille sont "coupables" d'autres non.
les familles non "coupables" ne peuvent pas être représentées en coupe elles seront toujours affichées en projection :
Les familles suivantes ne peuvent pas être représentées en coupe et sont toujours affichées en projection dans les vues :
La liste est là :
Familles non coupables
Il faut donc modifier le type de la famille et choisir une famille coupable comme meuble de rangement à la place de mobilier. La partie située derrière le trait de coupe n'apparaitra plus.
Dans Revit certaines famille sont "coupables" d'autres non.
les familles non "coupables" ne peuvent pas être représentées en coupe elles seront toujours affichées en projection :
Les familles suivantes ne peuvent pas être représentées en coupe et sont toujours affichées en projection dans les vues :
La liste est là :
Familles non coupables
Il faut donc modifier le type de la famille et choisir une famille coupable comme meuble de rangement à la place de mobilier. La partie située derrière le trait de coupe n'apparaitra plus.
