[REVIT] Placement des luminaires en standard 1/2

AM Alexandre MOT
22 juin 2018
7.29K
4
Bonjour à tous,

Je voudrais savoir si sur REVIT, il y a un possibilité de placer les luminaires en standard 1 / 2 de façon "automatisé" ou technique pour éviter de mesurer.

J'aimerais retrouver le placement en série de NOVA PLANCAL qui était vraiment pratique (Ou comme sur DIALUX aussi).

J'ai essayé, avec le placement en réseau, cependant l'ensemble des distances sont équidistantes.

Merci d’avance :)

(Voir en pièce jointe, l'exemple du standard 1/2)

Photos

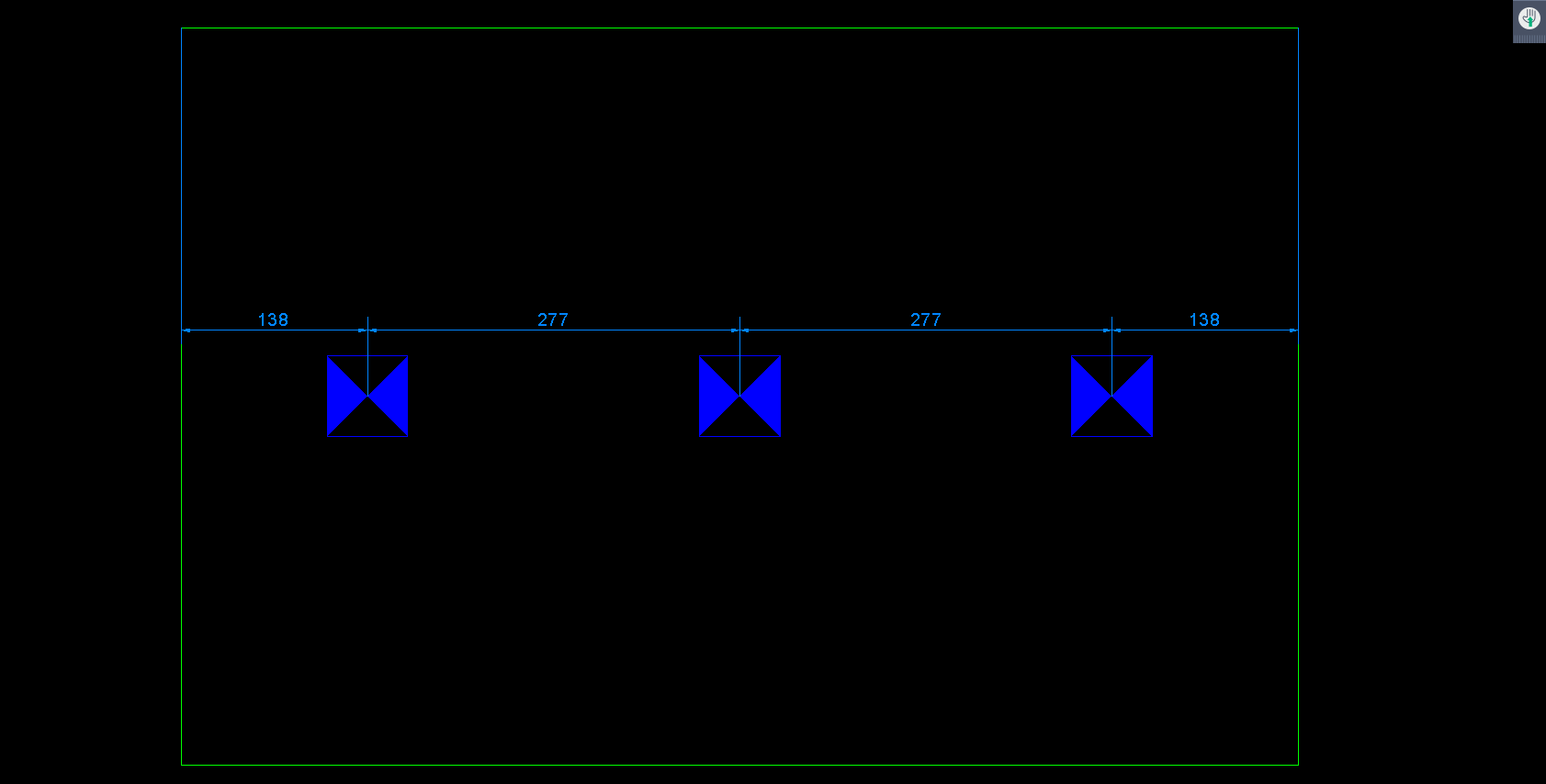

11325_Luminaires un sur deux.png
11325_Luminaires un sur deuxbis.png
11325_Luminaires un sur deuxter.png

hxrel-u

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Redshift for Architects

Redshift for Architects

Moteur de rendu physique accéléré par GPU intégré en plugin dans Archicad, Revit et Vectorworks, permettant de produire des images et séquences photoréalistes pour les architectes, designers et urbanistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
VisionFlow

VisionFlow

Outil de création et d’édition d’espaces 3D par conversation en langage naturel, destiné aux architectes, designers, paysagistes et promoteurs immobiliers.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
IFC Engine

IFC Engine

Bibliothèque logicielle pour développeurs permettant de lire, modifier et créer des fichiers IFC, incluant un noyau de géométrie pour les projets d'infrastructure et les versions récentes du standard.
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
MasterSap

MasterSap

Logiciel de calcul de structures par éléments finis pour le génie civil, permettant de modéliser, vérifier et dessiner des ouvrages en béton armé, acier, bois et maçonnerie via une approche...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
IfcOpenShell

IfcOpenShell

Bibliothèque open source de lecture, d'écriture et de modification de maquettes IFC, ce moteur géométrique permet aux développeurs et BIM managers de traiter, convertir et analyser des données BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
IfcConvert

IfcConvert

Utilitaire en ligne de commande permettant de convertir la géométrie de fichiers IFC vers de multiples formats 3D et CAO, offrant des options avancées de filtrage et de validation pour...
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
IFC.Reactor

IFC.Reactor

SDK destiné aux développeurs pour créer des applications openBIM, cet outil permet la lecture, l'écriture, la requête et la validation de données IFC via les formats STEP, XML et JSON.
Thématique
Automatisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
IDA ICE

IDA ICE

Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
FreeCAD

FreeCAD

Application de modélisation 3D paramétrique open source dédiée à la conception technique, au BIM et à la fabrication, permettant de gérer des projets complexes via des ateliers spécialisés.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
DIALux evo

DIALux evo

Logiciel de calcul et de conception d’éclairage pour espaces intérieurs, extérieurs et voirie, permettant d’intégrer des projets photométriques dans un flux BIM ouvert via des échanges IFC et Revit.
Thématique
Simulation
Métier
Usage
Usage principal
Éclairage
Statut
Standard
CMS IntelliCAD

CMS IntelliCAD

Logiciel de CAO 2D/3D permettant la lecture et l'écriture native de fichiers DWG, l'import de références BIM et la génération de rendus photoréalistes par IA pour les architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
card_1

card_1

Logiciel de CAO métier pour l’ingénierie des infrastructures linéaires, cet outil permet la modélisation 3D, la conception de routes, voies ferrées et réseaux, ainsi que la production automatique de plans.
Thématique
Modélisation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
BIM HVACTool

BIM HVACTool

Logiciel de simulation bâtiment orienté CVC permettant d'analyser les flux d'air, l'énergie, la lumière du jour et la qualité de l'air à partir de modèles BIM ou de géométries 3D...
Thématique
Simulation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
AxisVM

AxisVM

Logiciel de calcul par éléments finis pour l’analyse et le dimensionnement des structures, permettant de réaliser des vérifications normatives et des simulations complexes dans un environnement unique.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Archicad ProKit

Archicad ProKit

Plugin intégré aux abonnements Archicad, cet ensemble de modules de productivité facilite la documentation, la gestion de projet et les modifications tardives pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Rhino.Inside.Revit

Rhino.Inside.Revit

Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Maxwell

Maxwell

Moteur de rendu spectral photoréaliste permettant de générer des images, animations et variantes d’éclairage pour les architectes, designers et industriels via des plugins ou un environnement autonome.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
pyRevit

pyRevit

Plugin pour Autodesk Revit permettant d'automatiser des tâches via des scripts Python, de gérer des déploiements personnalisés et d'organiser des outils métier au sein d'une interface dédiée.
Thématique
Automatisation
Métier
Usage
Usage principal
Scripts & Add-ins
Statut
Standard
BIM-IT Pipe

BIM-IT Pipe

Plugin Revit spécialisé dans la modélisation de plomberie, il automatise la pose d'étiquettes, l'alignement, la distribution, l'isolation et la découpe de branches pour optimiser les workflows MEP.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-t

nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Reiner AI

Reiner AI

Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Forma Construction Connect

Forma Construction Connect

Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Thématique
Automatisation
Métier
Usage
Usage principal
No-code & Connecteurs
Statut
Standard
Volve

Volve

Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Thématique
Automatisation
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

Solutions citées

AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D...
DIALux evo

DIALux evo

Logiciel de calcul et de conception d’éclairage pour espaces intérieurs, extérieurs et voirie, permettant...
Plancal nova

Plancal nova

Logiciel de CAO et de calcul pour l'ingénierie MEP, il modélise en 3D les...
Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

ML mathieu lefebvre
·
on peut aussi se demander pourquoi revit n'intègre pas l'accrochage " milieu entre 2 points" alors que ça existe sur autocad (et dont je me sers très souvent).
FL Francis L'Haridon
·
Bonjour à tous

On peut aussi faire cela assez simplement avec les outils natifs dans Revit :
Imaginons un alignement d'objets équidistants. Si on veut en avoir un sur trois manquants, au lieu de créer avec la première occurrence un réseau dès le début, il faut :

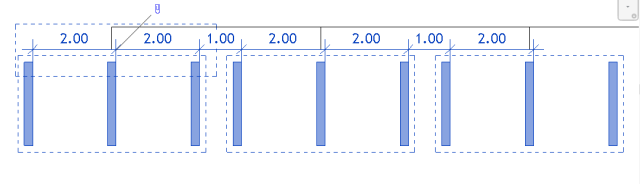

1) Placer deux occurrences dans la bonne direction avec un entraxe égal à 2X (comme dans les deux premières figures ci-dessous) (avec X, cela fonctionne aussi).
2) Les grouper (Sélectionner les 2 occurrences --> Dans Créer --> Groupe)
3) Créer un réseau, en choisissant, dans la barre d'options verte, " Déplacer vers " 2, en indiquant le nombre de groupes à créer, et en déplaçant ce groupe initial dans la bonne direction, à partir de l'axe de la première occurrence, d'une distance 3X.
4) Sélectionner tous les luminaires --> Dans Groupe --> Dissocier

Si on veut en avoir un autre arrangement, comme celui demandé dans le premier post, il suffit de choisir correctement le premier groupe et le décalage lors de la création du réseau (Cf. la 3ème figure ci-dessous).

@ plus
11325_Luminaires un sur deux.png
11325_Luminaires un sur deuxbis.png
11325_Luminaires un sur deuxter.png
AM Alexandre MOT
·
Salut Daniel,

C'est trop flou pour moi (et trop complexe). Je pense que je vais rester avec ma feuille de calcul.
Merci quand même.
DH Daniel Hurtubise
·
Ce n'est pas 1 sur 2 mais plutôt un espacement constant avec une valeur variable au départ et a la fin.
Une simple famille avec quelque paramètre fera l'affaire.
AM Alexandre MOT
·
Salut Alban,

Merci de ton retour. Je n'ai aucune notion en dynamo.
Doit-on obligatoirement passer par dynamo?

Je me disais qu'il existait peut-être une app. sur le store.
AD Alban de Chasteigner
·
Bonjour,

C'est typiquement le genre de chose que Dynamo permet d'automatiser.
(Tracer une ligne, Diviser la ligne par 138, supprimer un résultat sur 2, récupérer les points xyz et insérer un type de famille aux points calculés précédemment.)
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
