REVIT: Problème d'affichage de motifs avec les filtres
tristan kumps
21 novembre 2017
20.95K
2
Bonjour,
Voulant utiliser les filtres pour modifier l'affichage de certains murs, J'ai remarqué un petit soucis d'affichage de hachure lorsque j'utilisais les filtres. Il vaut mieux quelques images pour expliquer le problème:
Dans la première image, La hachure du matériau apparait correctement et est "alignée sur l'élément" C'est ce que je voudrais obtenir avec les filtres pour d'autres murs sans en changer le matériau.
[img]
[/img]
J'utilise donc les filtres et place la hachure identique à la première image en "motifs de coupe". Voici ce que j'obtiens: les hachures ne sont plus "alignées à l'élément".
J'ai peut-être identifié la source du problème: La hachure présente dans le mur que je filtre n'a pas l'option "aligner sur l'élément" activée. Si je l'active, alors la hachure de mon filtre s'affiche correctement:
Le même soucis apparait lorsque j'utilise "remplacer les graphismes dans la vue".
Je ne sais pas si cela va vous paraitre suffisamment clair, auriez vous une solution pour résoudre ce soucis sans devoir modifier l'alignement de hachure qui est présente dans le matériau de base de mes murs?
D'avance,
merci
KUMPS Tristan
CAD & BIM Manager
Voulant utiliser les filtres pour modifier l'affichage de certains murs, J'ai remarqué un petit soucis d'affichage de hachure lorsque j'utilisais les filtres. Il vaut mieux quelques images pour expliquer le problème:
Dans la première image, La hachure du matériau apparait correctement et est "alignée sur l'élément" C'est ce que je voudrais obtenir avec les filtres pour d'autres murs sans en changer le matériau.
[img]
[/img]J'utilise donc les filtres et place la hachure identique à la première image en "motifs de coupe". Voici ce que j'obtiens: les hachures ne sont plus "alignées à l'élément".
J'ai peut-être identifié la source du problème: La hachure présente dans le mur que je filtre n'a pas l'option "aligner sur l'élément" activée. Si je l'active, alors la hachure de mon filtre s'affiche correctement:
Le même soucis apparait lorsque j'utilise "remplacer les graphismes dans la vue".
Je ne sais pas si cela va vous paraitre suffisamment clair, auriez vous une solution pour résoudre ce soucis sans devoir modifier l'alignement de hachure qui est présente dans le matériau de base de mes murs?
D'avance,
merci
KUMPS Tristan
CAD & BIM Manager
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Akli AM
·
Là je comprends la problématique.
Je me suis déjà confronté à ce sujet.
Solution, soit d'aligner les hachures des matériaux, si cela change vraiment le graphisme alors il faut dupliquer les murs en question et en créer un autre type de mur
Je me suis déjà confronté à ce sujet.
Solution, soit d'aligner les hachures des matériaux, si cela change vraiment le graphisme alors il faut dupliquer les murs en question et en créer un autre type de mur
tristan kumps
·
Je suis totalement d'accord, mais lorsque le ma hachure de matériau n'est pas alignée sur l'élément, j'obtiens un graphisme différent pour un remplacement identique. Hors nous devrions obtenir le même résultat dans les deux cas il me semble
[img]
[/img]
merci pour le temps consacré
[img]
[/img]merci pour le temps consacré
Akli AM
·
Bonjour,
ça devrait fonctionner,
je viens de faire un test ,

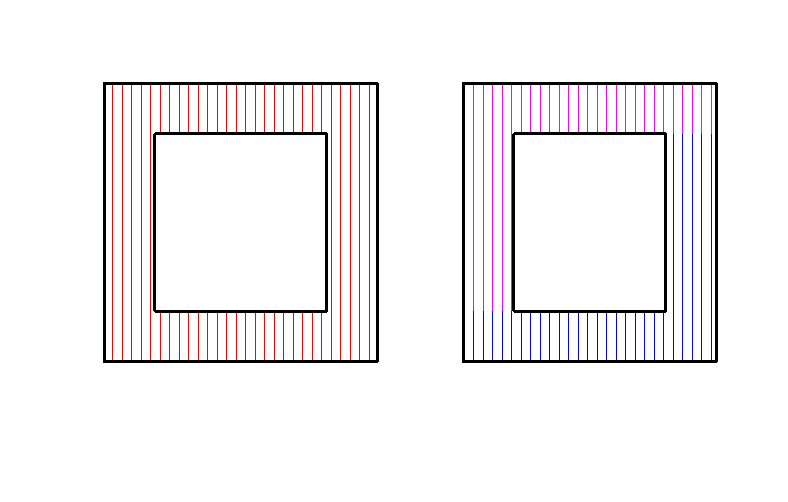

Rouge par matériaux, magenta par filtres, bleu par graphisme,

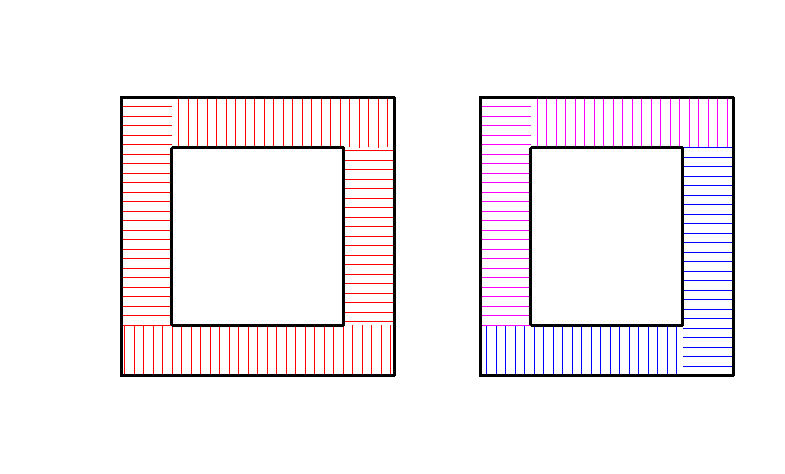

Aligner sur l'élément
Conserver en lecture
j'ai donne le même résultat
ça devrait fonctionner,
je viens de faire un test ,
Rouge par matériaux, magenta par filtres, bleu par graphisme,
Aligner sur l'élément
Conserver en lecture
j'ai donne le même résultat
tristan kumps
·
Bonjour,
Non justement, si je pense avoir trouver la source du problème, je n'ai pas la solution. Le but étant de garder ma hachure de base de mon matériau (peu importe la hachure) et de réaliser un plan ou cette hachure apparait grâce au filtre en fonction d'un paramètre partagé placé dans le mur.
En gros, pourquoi cette hachure fonctionne elle correctement lorsqu'elle est placée directement dans un matériau, mais pas lorsque celle ci est placée grâce à un filtre ou un remplacement de graphisme?
merci
Non justement, si je pense avoir trouver la source du problème, je n'ai pas la solution. Le but étant de garder ma hachure de base de mon matériau (peu importe la hachure) et de réaliser un plan ou cette hachure apparait grâce au filtre en fonction d'un paramètre partagé placé dans le mur.
En gros, pourquoi cette hachure fonctionne elle correctement lorsqu'elle est placée directement dans un matériau, mais pas lorsque celle ci est placée grâce à un filtre ou un remplacement de graphisme?
merci
Akli AM
·
En lisant votre message ,j'ai l'impression que vous avez résolu le problème.
Si vous voulez pas modifier le matériau de base, Vous dupliquez votre hachure .
Si vous voulez pas modifier le matériau de base, Vous dupliquez votre hachure .
