Bonjour,
Sur un projet Revit, j'ai créé plusieurs feuilles. Sur certaines de ces feuilles, j'ai des vues en plan, des coupes et également des vues 3D.
Lorsque j'imprime en PDF, les feuilles contenant des vues en 3D, l'apparence des vues en plan et coupes est médiocre.
Comment remédier à ce problème?
Merci d'avance.
Thomas
Sur un projet Revit, j'ai créé plusieurs feuilles. Sur certaines de ces feuilles, j'ai des vues en plan, des coupes et également des vues 3D.
Lorsque j'imprime en PDF, les feuilles contenant des vues en 3D, l'apparence des vues en plan et coupes est médiocre.
Comment remédier à ce problème?
Merci d'avance.
Thomas
0
Annuler
Votes
J'ai eu le même "problème"' J'ai pour ma part l'impression que la feuille est "rasterisée" lorsque de la 3D est insérée. Ça me fais la même chose lorsque le style visuel n'est pas sur "Filaire" (élévation avec ombrages)
0
Annuler
Votes

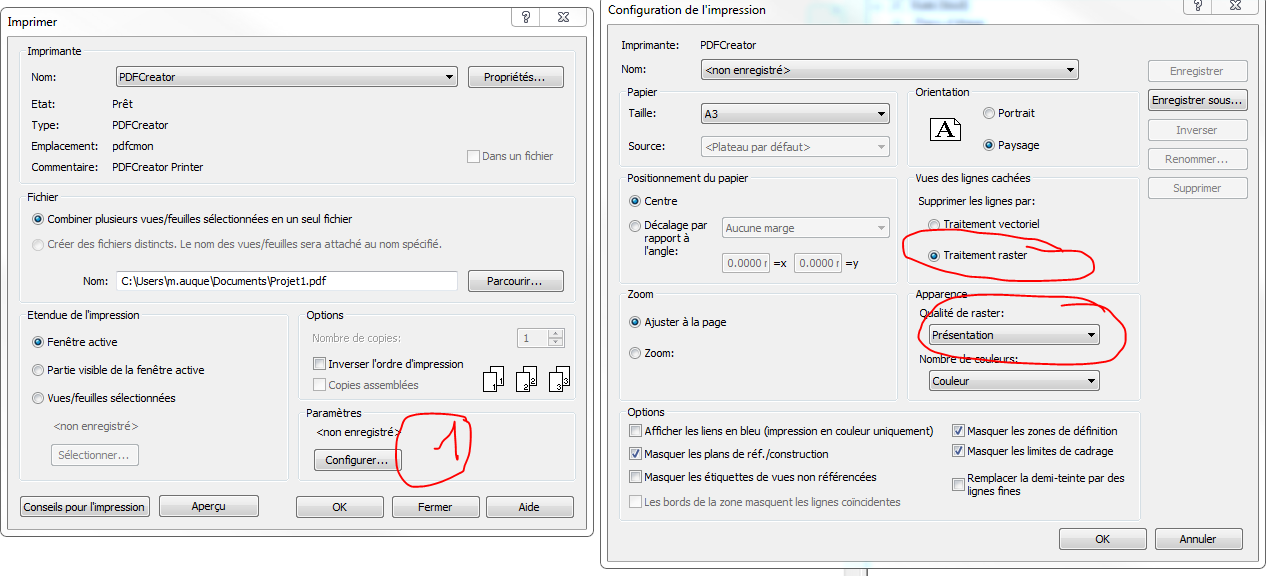

lorsque tu imprime en raster, met le réglage de compression sur "présentation", tu n’auras pas de compression et donc une bonne qualité (mais un fichier plus lourd)
0
Annuler
Votes
@ Mickael AUQUE
Bonjour,
Merci pour votre réponse. J'ai testé sur le mode présentation, mais rien n'y fait.
La vue 3D est "propre" mais les vues en plan,sont médiocre.
Bonjour,
Merci pour votre réponse. J'ai testé sur le mode présentation, mais rien n'y fait.
La vue 3D est "propre" mais les vues en plan,sont médiocre.
0
Annuler
Votes
Pour ma part, avant de lancer l'impression, je me place sur une feuille n'ayant que du dessin au "trait" ou une vue vide d'un cartouche (sans aucune image et 3D). ET dans ce cas mes impressions PDF sortent impeccables (rendu rastérisé et vue en plan en vectoriel). (Voir le fichier PDF joint en exemple)
Bon courage.
Bon courage.
0
Annuler
Votes
Bonjour,
Vous pouvez aussi "enregistrer dans le projet en tant qu'image" votre vue 3D au préalable
C'est ensuite votre rendu que vous placez sur la feuille
Sinon j'irait voir dans les propriétés "palette graphique" des options Revit si rien ni fait.
Bonne journée
Vous pouvez aussi "enregistrer dans le projet en tant qu'image" votre vue 3D au préalable
C'est ensuite votre rendu que vous placez sur la feuille
Sinon j'irait voir dans les propriétés "palette graphique" des options Revit si rien ni fait.
Bonne journée
