[REVIT] Réservation en dehors du plan de coupe

SN Sofiane Nabti
12 septembre 2018
6.27K
1
Bonjour,
la question a déjà été posée, en effet je souhaite voir apparaître en plan toutes mes réservations de différentes hauteurs.

Le solution proposée était de créer des vues en plan autour de chaque réservation, permettant de régler la plage de vue de cette petite zone.

N'y a t-il pas meilleure solution ?

Merci,

Photos


hxrel-u

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Teleportation

Teleportation

Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Thématique
Exploitation
Métier
Usage
Usage principal
Espaces & Occupants
Statut
Standard
Rred

Rred

Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
DECK

DECK

Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Thématique
Collaboration
Métier
Usage
Usage principal
Visas & Workflows
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
RVTConvert

RVTConvert

Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Axogram

Axogram

Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Thématique
Visualisation
Métier
Usage
Usage principal
Contenu marketing & Présentations
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Autodesk Informed Design

Autodesk Informed Design

Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

SG Simon Giraud
·
Mikael QUIJADA Oui c'est ce que nous allons faire en fin de compte, enfin nous allons jouer sur la "poignée" intermédiaire mais c'est le même principe.

Merci pour la réponse tout de même, bonnes fêtes.
MQ Mikael QUIJADA
·
Simon Giraud

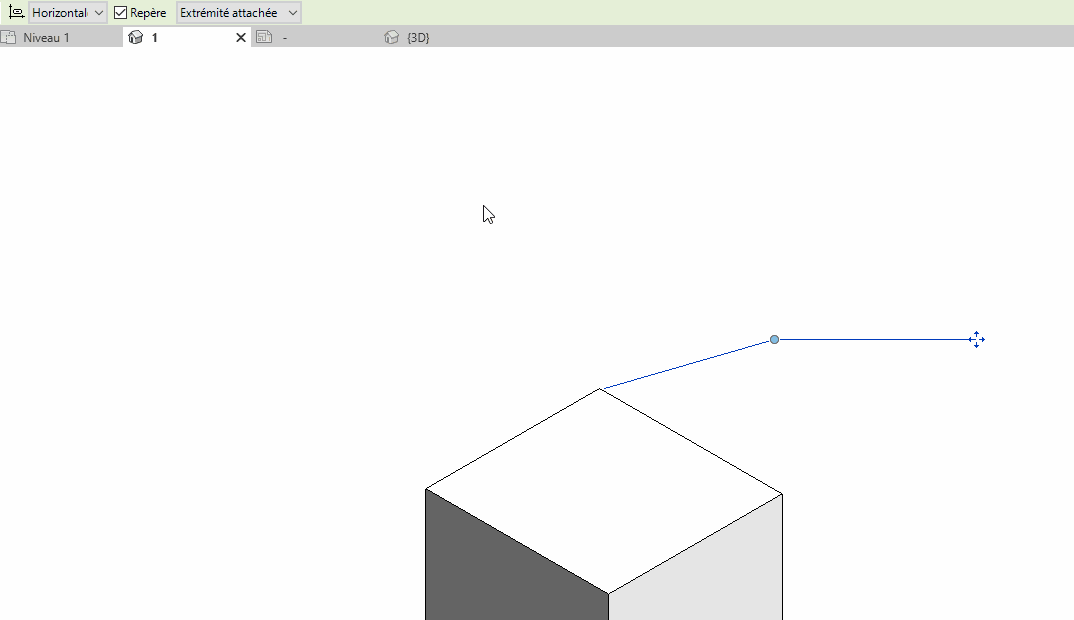

Il faut passer la ligne en "extrémité libre" (visible dans barre d'option verte)
Ce n'est pas terrible mais c'est la seule solution à ma connaissance.
SG Simon Giraud
·
Bonjour,

Je rencontre actuellement les même problématiques. Famille de modèle générique avec une ligne de modèle ou mieux je pense, une ligne de référence. En revanche cela présente un problème lors de l'étiquetage des réservations dans des élévations.
En effet, l'étiquette s'attache alors en fonction de la ligne de modèle et non plus sur l'extrusion de vide de la réservation.

Une solution pour régler ce problème ?

Bonne journée!
SN Sofiane Nabti
·
Oui voila la deuxième solution, comme dis à mon premier post a été proposée dans un autre sujet. Mais en effet c'est fastidieux. Je vais me pencher à mon retour sur le projet, sur les familles de modèles génériques et voir ce que ça donne.
Merci,
A Agathe
·
Bonjour,
Peut-être pouvez-vous, soit :
1. dans les familles des réservations, rajouter des lignes de modèle invisibles verticales vers le haut et vers le bas. Dans le projet, quand le plan de coupe de la vue interceptera une de ces lignes, la réservation sera visible (risque pour les gaines à ras du sol ou de la dalle haute, que les lignes soient trop longues et coupes plan de coupe du niveau inférieur ou supérieur)

2. Utiliser des zones de plan de coupe (dans vues / vues en plan) dont vous pourrez régler les hauteurs indépendamment de la hauteur du plan de coupe de votre vue (bémol : fastidieux si vous en avez beaucoup…)
SN Sofiane Nabti
·
D'accord merci pour vos réponses.
CO Christophe ONRAET
·
Oui si elles sont entre la limite basse et haute dans la plage de la vue naturellement.
M Matthieu
·
La méthode que j'utilise et qui fonctionne très bien, c'est la fameuse ligne de modèle invisible verticale (avec un paramètre de hauteur pour la visibilité) en modèle générique (hôtes mur ou face).
SN Sofiane Nabti
·
D'accord merci, donc famille de modèle générique. Je vais essayer.
Les réservations seront donc bien visibles en plan, peu importe le plan de coupe ?
CO Christophe ONRAET
·
Bonjour,
Je suppose que les réservations ont été réalisé suivant la famille FENETRE, d'où le souci de visibilité.
Il est préférable pour les réservations, comme pour tous les objets n'ayant pas de Catégorie/Famille de définis dans REVIT, d'utiliser la famille MODELE GENERIQUE.
L'utilisation de la famille MOBILIER comme proposée par Dominique n'est pas optimum d'un point de vue BIM. Quid lors des exports IFC, ou si on demande des nomenclatures de mobiliers ?
DD Dominique DEBACKER
·
Bonjour Sofiane,

Pour remédier à ce problème il y a la solution de convertir ta famille de réservation en mobilier (toujours visible) ou dans cette famille, sur une vue d'élévation, tu peux ajouter une ligne de modèle verticale (invisible) avec une extrémité verrouillée à ton niveau de référence et l'autre extrémité au plan de référence supérieur de ta famille. De cette manière elle sera visible quelle que soit la hauteur de ton plan de coupe.
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
