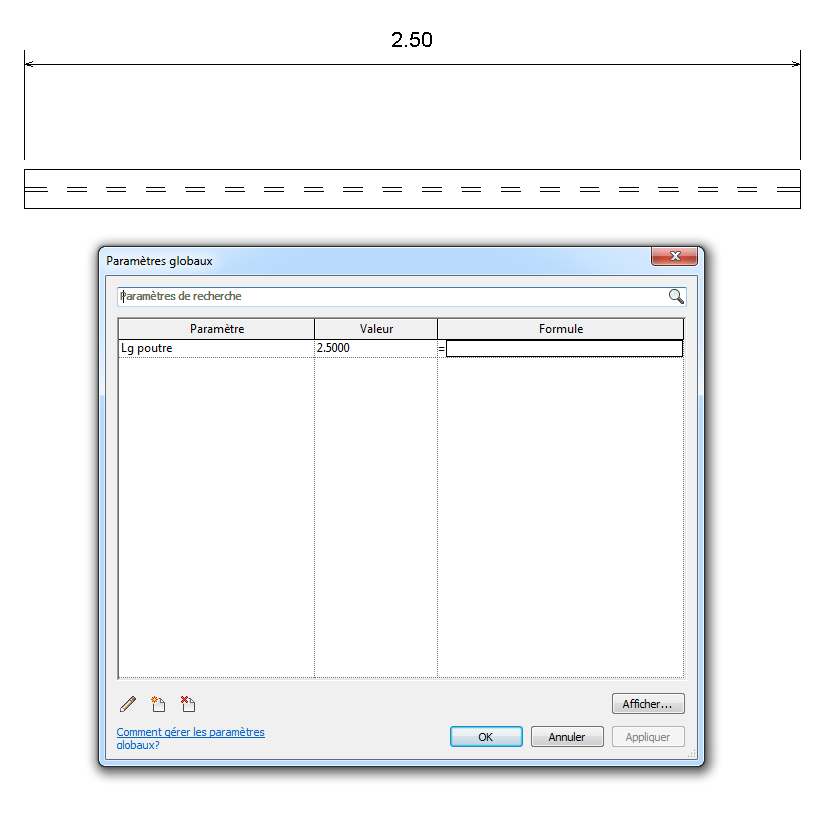

pour la longueur de la poutre avec les paramètres globaux je n'ai pas trouvé, le paramètre longueur dans la boite de propriété est grisé et je ne peux pas lui associé un paramètre global. Tu as trouvé une solution ?

Il faut associer la cote au paramètre global...Et non la longueur

je sais, mais ce que je veux c'est dans la formule lier le paramètre largeur de la fenêtre avec la longueur de la poutre. Si je passe par la cote, il déplace la poutre au lieu de l'allonger.

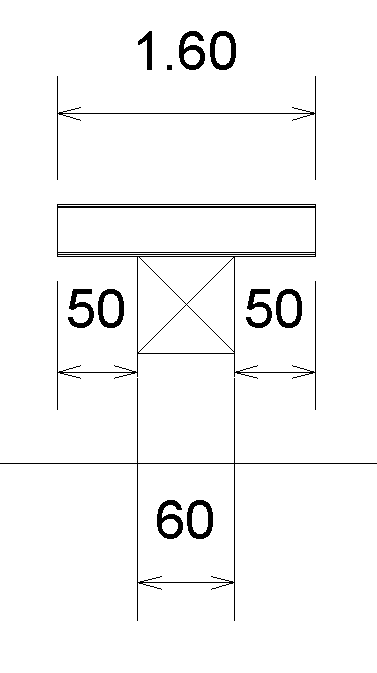

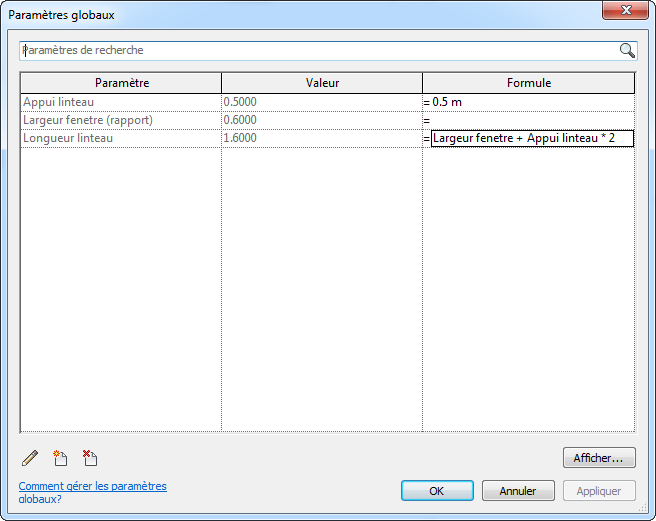

pour contraindre l'ensemble j'ai rajouté deux cotes, chacune définissant la longueur entre le coté de la fenêtre et l'extrémité de la poutre (cote de 50 dans l'image jointe), et j'ai relié les cotes avec les rapports suivants (voir seconde image)....a voir si il y a plus simple ?

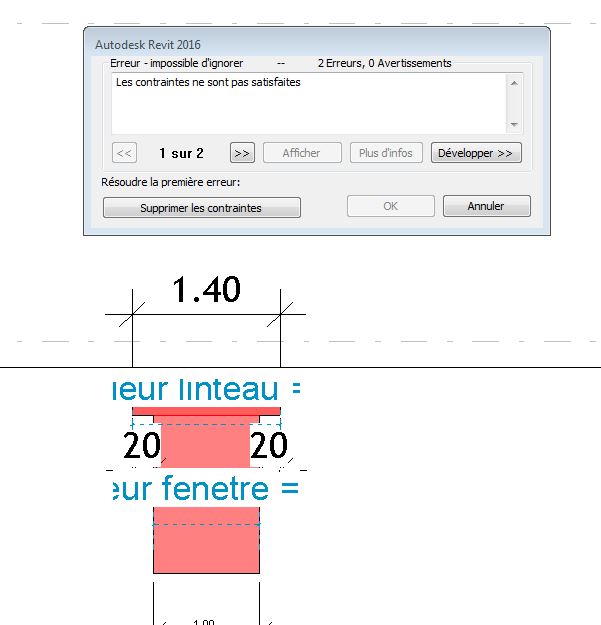

j'ai fait cela mais il me semble logique que le linteau ne suive pas. si j'enlève les contraintes le linteau n'a pas changer de longueur.

Cà marche effectivement avec un hea mais je pense effectivement pas avec la poutre béton de base de revit qui une extrusion simple et non une extrusion par chemin

ça sera sympa de poster le fichier famille pour un nouveau apprenti revit .

Bonjour à tous

Je sais pas si ca peut aider mais voici un petit article intéressant qui traite de ce sujet (en anglais) : http://plevit1.blogspot.fr/2014/03/manipulating-nested-family.html

Bonjour à tous,

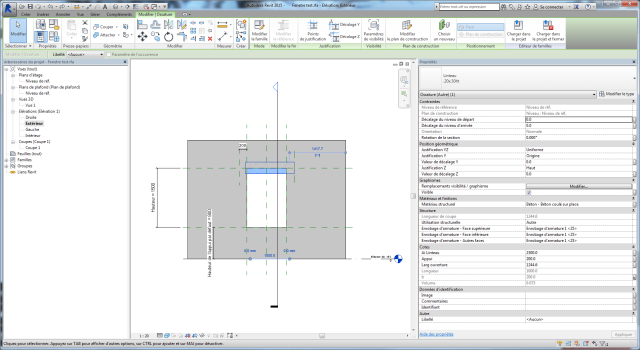

J'ai également créé cette famille mentionnée précédemment pour intégrer une poutre (ossature dans la famille) à un mur multicouches (Mur porteur, isolant + (brique))

L'idée est de contraindre mon ouverture et extrusion par chemin sur la face intérieure du mur. Et ainsi que ma poutre soit conservée sur la partie porteuse du mur.

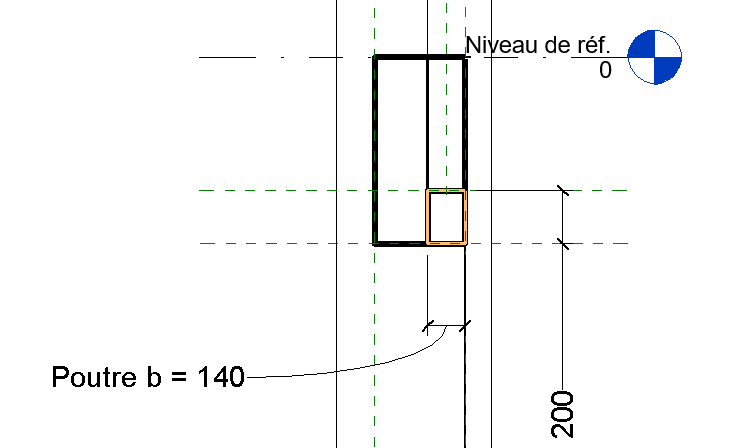

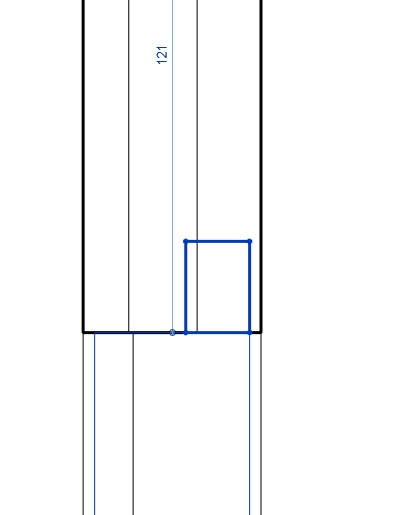

Mon problème est le suivant, lorsque j'insère ma famille dans un projet, si le mur hôte change d'épaisseur, ma poutre avec ouverture de linteau ne reconnait pas la face intérieure du mur. La poutre se retrouve au milieu du mur.



Est-ce que vous avez une solution à me proposer.

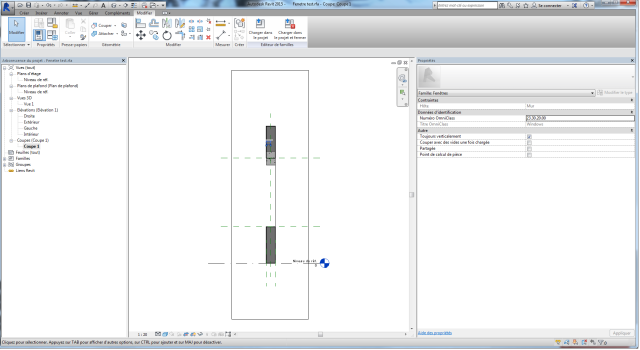

Je vous joint deux captures d'écrans pour illustrer mes propos.

Bonjour,



Pourquoi ne pas utiliser l'outil poutre pour faire votre linteau ? Cela me parait plus logique sur le plan structure et pour récupérer les informations sous forme d'étiquette ou de nomenclature. La fenêtre en structure ne sert qu à faire des réservations.

C'est rigoureusement ainsi que nous procédons avec Archicad avec pour avantage de ne pas avoir besoin de créer de famille. Toutes les ressources nécessaires et paramétriques sont fournies et mises à jour par le l'éditeur à chaque verison.

Le but était de pouvoir faire facilement des plans de coffrage. J'ai inséré des paramètres partagés dans mon linteau de fenêtre qui me permettent de récupérer des informations de largeur, hauteur,...



L'objectif aussi de créer mon liteau de fenêtre dans mon mur est qu'il se déplace lorsqu'on bouge le mur. Alors que si on place une poutre, il faut verrouiller la poutre au mur hôte.

Quoted from Mikael QUIJADA on mercredi 21 septembre 2016

Bonjour à tous

Je sais pas si ca peut aider mais voici un petit article intéressant qui traite de ce sujet (en anglais) : http://plevit1.blogspot.fr/2014/03/manipulating-nested-family.html

Le problème est qu'on ne peut pas extraire l'AI des linteau avec un modèle générique. Même si il est classé dans ossature. Perso je suis encore bloqué sur la contrainte de longueur de la poutre dans la famille de la porte.

si quel'qu'un à une solution ...

Bonjour,

Je viens de déposer une famille de fenêtre (imbriquée) sur HEXABIM

Pour les tutos relatifs aux fichiers déposés sur HEXABIM vous pouvez consulter Revit-Mémo

> Familles imbriquées: Fenêtre oscillo battante 3V_2Ouvrants 1Fixe_Imposte_VR

> Famille fenêtre oscillo battante 1 V_Imposte_VR

> Pour votre problème de linteau, j'avais un problème un peu différent, avec un coffre de VR > en vue en plan, par défaut il cache la fenêtre > il faut décocher la vue en plan pour cet élément

> Pour faire apparaitre l'impact du linteau, j'ai un tuto sur le sujet sur Revit-Mémo: https://revit-memo.blogspot.com/search?q=impact

également: Réservation au sol avec impact
