Supprimer des Propriétés dans Tekla BIMSight
Romain Landrieau
13 septembre 2016
7.01K
1
Bonjour,
Je suis confronté au problème suivant : je dispose d'un modèle Revit et je l'exporte au format IFC afin de pouvoir le lire dans le viewer BimSight. Cependant, le volet des propriétés sur BimSight indique beaucoup trop d'informations. J'aimerai donc pouvoir trier les informations afficher pour n'avoir pas exemple que les volumes, la longueur et la hauteur. Dans l'idée j'aimerai qu'un conducteur travaux puisse cliquer sur un mur et avoir directement les informations qu'il recherche. Existe t'il une solution dans BimSight ? Dans Revit ? Dans la modification de l'IFC ?
Merci beaucoup pour votre aide.
RL
Je suis confronté au problème suivant : je dispose d'un modèle Revit et je l'exporte au format IFC afin de pouvoir le lire dans le viewer BimSight. Cependant, le volet des propriétés sur BimSight indique beaucoup trop d'informations. J'aimerai donc pouvoir trier les informations afficher pour n'avoir pas exemple que les volumes, la longueur et la hauteur. Dans l'idée j'aimerai qu'un conducteur travaux puisse cliquer sur un mur et avoir directement les informations qu'il recherche. Existe t'il une solution dans BimSight ? Dans Revit ? Dans la modification de l'IFC ?
Merci beaucoup pour votre aide.
RL
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
KICHENIN Léo
·
Bonjour Romain,
Pour retravailler des IFC, je peux te suggérer SimpleBIM.
Il est dédié à ça et permet entre autres de choisir quelles propriétés tu souhaites conserver et de refaire un export IFC avec ce paramétrage.
Il est assez complexe à prendre en mains au début, mais avec de l'habitude tu peux faire énormément de choses et plutôt rapidement une fois la logique assimilée.
Disponible en français depuis peu (le site et le support uniquement en anglais)
Le logiciel est payant avec la possibilité d'avoir une licence d'essai pour un mois avec l'intégralité des fonctionnalités accessibles.
Pour retravailler des IFC, je peux te suggérer SimpleBIM.
Il est dédié à ça et permet entre autres de choisir quelles propriétés tu souhaites conserver et de refaire un export IFC avec ce paramétrage.
Il est assez complexe à prendre en mains au début, mais avec de l'habitude tu peux faire énormément de choses et plutôt rapidement une fois la logique assimilée.
Disponible en français depuis peu (le site et le support uniquement en anglais)
Le logiciel est payant avec la possibilité d'avoir une licence d'essai pour un mois avec l'intégralité des fonctionnalités accessibles.
Gabriel CASTEL
·

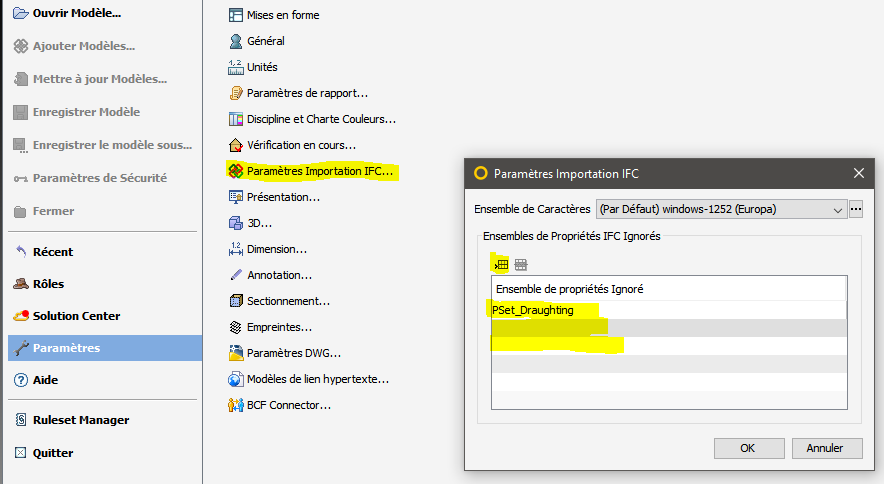

Bonjour Romain, dans Solibri, il existe un paramètre vous permettant d'ignorer certains jeux de propriétés lors de l'import de votre fichier IFC
Romain Landrieau
·
Merci pour ta réponse Julien,
Quelqu'un connaitrait-il comment modifier le txt de "Exporter jeux de propriété definis par l'utilisateur" ? lorsque je modifie une ligne je ne vois pas de modification dans l'IFC...
Quelqu'un connaitrait-il comment modifier le txt de "Exporter jeux de propriété definis par l'utilisateur" ? lorsque je modifie une ligne je ne vois pas de modification dans l'IFC...
Julien BLACHERE
·
Pas certain que cela soit possible de ne pas avoir les "common Type"..Etc.
ça ne pose pas forcement de problème si l'objectif n'est pas de les utiliser.
Exporter les jeux de propriétés de Revit, c’est tout simplement exporter toutes les propriétés de l'objet natif Revit...c'est à dire même les paramètres projet / partagés.
Pour aller plus loin et de façon plus précise, tu peux même regarder du coté de l'option "Exporter jeux de propriété definis par l'utilisateur". Il faut juste se taper l’écriture du fichier .txt.
Avec Solibri (version gratuite), l'exploitation des informations IFC m'a toujours paru plus facile et plus adaptée que BimSight, tu peux regarder si ça te convient mieux...
ça ne pose pas forcement de problème si l'objectif n'est pas de les utiliser.
Exporter les jeux de propriétés de Revit, c’est tout simplement exporter toutes les propriétés de l'objet natif Revit...c'est à dire même les paramètres projet / partagés.
Pour aller plus loin et de façon plus précise, tu peux même regarder du coté de l'option "Exporter jeux de propriété definis par l'utilisateur". Il faut juste se taper l’écriture du fichier .txt.
Avec Solibri (version gratuite), l'exploitation des informations IFC m'a toujours paru plus facile et plus adaptée que BimSight, tu peux regarder si ça te convient mieux...
Romain Landrieau
·
Bonjour Julien,
Merci pour ta réponse. Effectivement avec "Exporter les quantités de base cela fonctionne". Pour ce qui est des filtres, dans l'idée c'est exactement ça qu'il me faut mais seulement deux paramètres ce n'est pas pratique... Je suis en train de regarder les jeux de propriétés de Revit et il me semblerait que la réponse soit ici, mais je ne vois pas comment modifier ce fichier. Dans l'absolu, j'aimerai ne plus voir apparaître les éléments File Format, Common Type Geometric Classification... Cependant je me dis que si j'arrive à enlever ces informations, elles ne sont donc plus disponibles dans l'IFC ce qui bien sur doit poser problème. La solution serait elle d'utiliser un autre viewer ?
Merci pour ta réponse. Effectivement avec "Exporter les quantités de base cela fonctionne". Pour ce qui est des filtres, dans l'idée c'est exactement ça qu'il me faut mais seulement deux paramètres ce n'est pas pratique... Je suis en train de regarder les jeux de propriétés de Revit et il me semblerait que la réponse soit ici, mais je ne vois pas comment modifier ce fichier. Dans l'absolu, j'aimerai ne plus voir apparaître les éléments File Format, Common Type Geometric Classification... Cependant je me dis que si j'arrive à enlever ces informations, elles ne sont donc plus disponibles dans l'IFC ce qui bien sur doit poser problème. La solution serait elle d'utiliser un autre viewer ?
Julien BLACHERE
·
Bonjour Romain,
Il n'est évidement pas possible de supprimer les propriétés dans BImSight.
Tu peux cependant trier les objets avec les filtres de propriétés pour faire apparaitre rapidement les info. Mais les filtres sont limités à deux paramètres....
Sinon pour avoir facilement les propriétés de type longueur, volume..etc, tu peux, lors de l'export IFC depuis Revit, spécifier l'option "Exporter les quantités de base" dans l'onglet "Export jeux de propriétés" (avec le plugin IFC).
Il n'est évidement pas possible de supprimer les propriétés dans BImSight.
Tu peux cependant trier les objets avec les filtres de propriétés pour faire apparaitre rapidement les info. Mais les filtres sont limités à deux paramètres....
Sinon pour avoir facilement les propriétés de type longueur, volume..etc, tu peux, lors de l'export IFC depuis Revit, spécifier l'option "Exporter les quantités de base" dans l'onglet "Export jeux de propriétés" (avec le plugin IFC).
