Symbole chute canalisation REVIT
JF AUBERT
14 décembre 2020
2.67K
2
Bonjour à tous,

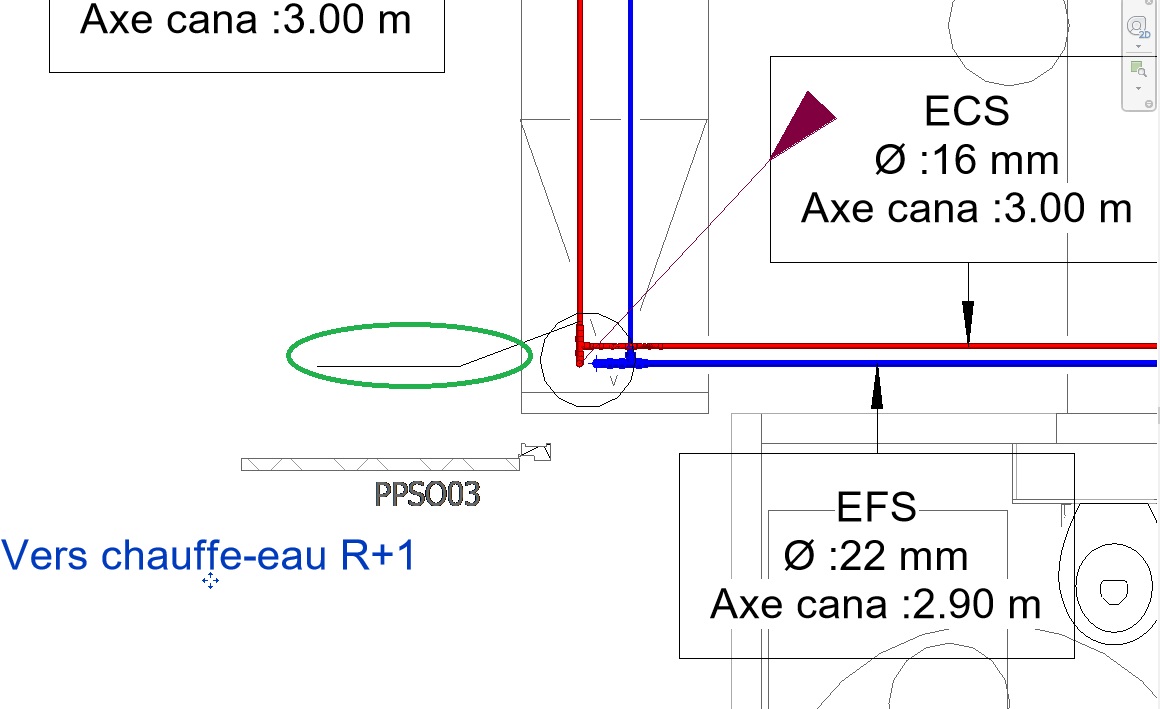

J'ai un problème pour le positionnement des symboles de chute des canalisations, lorsque je les insère ils se positionnent bizarrement à mon goût, la ligne de repère me paraît étrange, pour le coup lors de la formation ce n'est pas quelque chose qui a été abordé dans les annotations et c'est dommage.
Je pense que je n'ai pas compris le fonctionnement, car je n'arrive pas à la positionner directement sur la chute ou la montée selon le cas, c'est un symbole de chute mis à disposition par Sofiane JAMAI.
Cdlt
J'ai un problème pour le positionnement des symboles de chute des canalisations, lorsque je les insère ils se positionnent bizarrement à mon goût, la ligne de repère me paraît étrange, pour le coup lors de la formation ce n'est pas quelque chose qui a été abordé dans les annotations et c'est dommage.
Je pense que je n'ai pas compris le fonctionnement, car je n'arrive pas à la positionner directement sur la chute ou la montée selon le cas, c'est un symbole de chute mis à disposition par Sofiane JAMAI.
Cdlt
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
JF AUBERT
·
Christophe,
Je te remercie, j'avais essayé " des trucs" (à la Kamelott), mais pas le bon, je décochais "Repère" après.
Souvent je cherche compliqué alors que c'est tout c-n.
Encore merci
Je te remercie, j'avais essayé " des trucs" (à la Kamelott), mais pas le bon, je décochais "Repère" après.
Souvent je cherche compliqué alors que c'est tout c-n.
Encore merci
Christophe Legrand
·

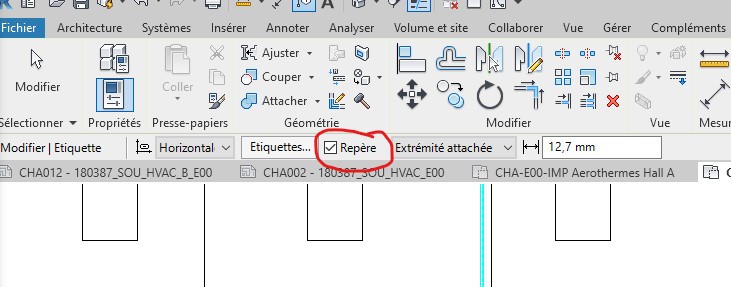

Quand tu lances la commande Etiquette, vérifies que Repère est décoché
JF AUBERT
·
Bonjour,
En fin de compte ce que je n'arrive pas à obtenir c'est que le point d'insertion de la flèche soit directement sur la canalisation et pas décalé, car il faut le repositionner en 2ème temps, c'est là que je pèche (entre autres).
En fin de compte ce que je n'arrive pas à obtenir c'est que le point d'insertion de la flèche soit directement sur la canalisation et pas décalé, car il faut le repositionner en 2ème temps, c'est là que je pèche (entre autres).
Christophe Legrand
·
Salut,
Si c'est de la flèche de traversée de dalle que tu parles, tu dois sélectionner le tuyau et décocher repère.
Si ton tuyau n'est pas directement visible car raccord au dessus, il faut d'abord masquer le raccord.
Si c'est de la flèche de traversée de dalle que tu parles, tu dois sélectionner le tuyau et décocher repère.
Si ton tuyau n'est pas directement visible car raccord au dessus, il faut d'abord masquer le raccord.
