bonjour a tous,

J ai reçu un fichier .rcs que j ai inseré dans autocad,
mais je ne sais pas comment en faire un solide pour pouvoir l insérer dans un modèle Tekla

merci de votre aide
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Nicolas,

c'est un nuage de points provenant d'un relevé effectué avec un scanner 3D, nan ?
Je pense qu'il faut le traiter avec un logiciel spécifique (Trimble propose Realworks http://www.geotopo.fr/bureau/112-trimble-realworks.html)

J'ai jamais essayé mais j'ai vu une démo plus ou moins convaincante.

Mais ça m'intéresse aussi si tu trouves des bonnes solutions :)
Bon courage
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Nicolas,
sais tu quel type de scanner a réalisé ton relevé?
Aurais tu la possibilité de récupérer le scan au format E57 ou PTX et de le partager?

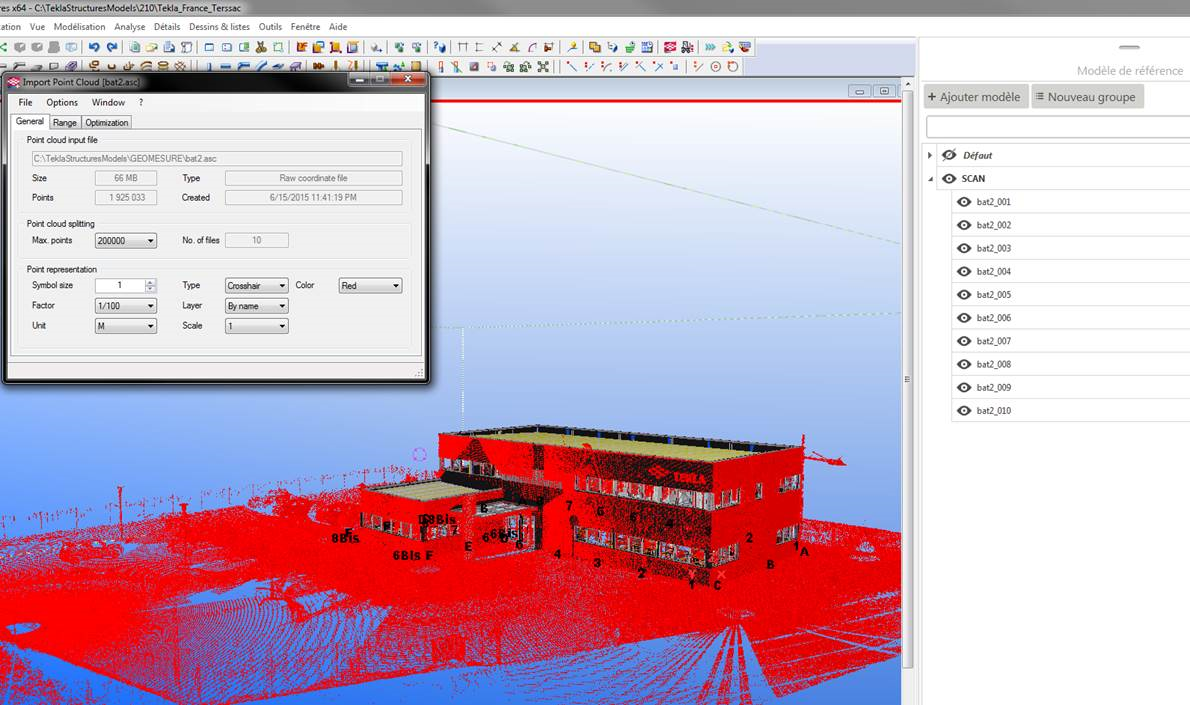

2 solutions soit passer comme l'a mentionné Kevin par Trimble Realworks pour générer un fichier insérable en référence dans Tekla Structures, soit à partir d'un fichier de points (.xyz et autres) utiliser l'application Import Point Cloud qui te génèrera une série de fichiers dxf qui s'insèreront automatiquement en référence dans ton modèle Tekla.
Pièces jointes
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
bonjour jerome merci de ta reponse
le relevé a été fait par faro
j ai effectivement un fichier E57 ( 2 giga ) et on l ouvre avec quoi ?? un fichier rcs (1 giga )
sur le site geotopo je ne sais pas quel logiciel telécharger pour transformer un de mes fichiers topo
sur quel version de tekla dois je travailler
eiffage a la version 20 et 15
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
bonjour Bimeurs et Bimeuses :p

j ai instaler REVIT 2015 en version d essais

j ai pu intergré le fichier rcs

que je vois ;)

mais lorsque je l export en ifc il me crée un fichier de 7ko ????* le fichier rcs fait 1 giga !!!

qui bien évidement ne donne rien lorsque je l importe dans tekla

ne maîtrisant pas revit

seriez tu m expliquer la marche a suivre

merci d avance
Réponse acceptée Pending Moderation
0
Votes
Annuler
Yann,
si tu peux avoir un fichier de points, (.xyz, .txt, .asc, .csv, .pts), tu pourras directement les convertir grace à l'Import Point Cloud en modèles de ref insérables dans Tekla Structures.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,

Si tu as un fichier E57 tu peux l'ouvrir et le convertir avec le logiciel de Faro : Scene.

Il existe une version gratuite : Scene LT mais je ne suis pas sur qu'elle fasse la convertion.
Sinon, tu peux utiliser en version demo de 30 jours.

http://www.faro.com/fr-fr/produits/logiciels-faro/scene/essai-gratuit#Download
Références
  1. http://www.faro.com/fr-fr/produits/logiciels-faro/scene/essai-gratuit#Download
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
Jerome Bigey a écrit:

Yann,
si tu peux avoir un fichier de points, (.xyz, .txt, .asc, .csv, .pts), tu pourras directement les convertir grace à l'Import Point Cloud en modèles de ref insérables dans Tekla Structures.


JEROME
le version 20 fait elle l import POINT CLOUD stp ?
merci
Réponse acceptée Pending Moderation
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
merci Ben
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
j ai pu traiter le nuage de point avec Autodesk recap
mais le résultat n est vraiment pas précis
je souhaiterais avoir un résultat sous forme de bloc filaire et non une multitude de points très difficile a gérer et a insérer
des suggestions ???
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Yann,
Recap recale, nettoie et exporte. Il y a foule de solutions, qui dépendent de ton exigence, de ton métier, des moyens dont tu disposes. De recap, tu peux donc sortir des tranches, sections, des profils avec la précision du nuage de points. Cela peux déjà te donner des informations exploitables.
VirtuSurv est un petit soft pas cher pour reconstruire un 2D filaire à partir d'un nuage de points photo réaliste.
Pour transformer le nuage de points en 3D, tu as de nombreuses solutions. Par exemple clearedge reconnait des profils dans le nuage de points à conditions que l'information soit présente. Il peut ensuite exporter vers une CAO. Pointsense est un add-on d'Autocad ou Revit pour faire cette opération. Descartes de Bentley est plus complet, c'est également une CAO.
Reste les spécialistes du maillage comme 3D Reshaper ou Geomagic wrap.
info complémentaires sur http://www.scanfactory.fr - Au plaisir de te lire
Yann Nicolas
BIM influencer
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,
pour la gestion de nuage de points
j ai trouvé la solution :p
" 3DReshaper "
simple , facile
générer maillage, tunnel, mur
format step/dwg
importe tous forme de relevé topo
simplement génial ;)
