Travail avec IFC
Yohan LE
6 mai 2019
3.65K
1
Bonjour tout le monde,
Je suis en train de réaliser une maquette pour lot Electricité en utilisant le IFC (export de Archicad) comme fond
de plan.
Mon souci est lors que je dessine une prise ou un interrupteur avec la hôte (mur dans la maquette IFC), je suis obligé de dessiner un plan de référence afin de pouvoir mettre les familles. Mais il y a certain cas ou je peux mettre directement la famille sur le mur de la maquette IFC.
Avez vous déjà rencontré ce problème svp? est ce qu'il y a un point à régler sur archiCAD avant d'exporter en IFC?
D'avance merci pour vos réponse
Je suis en train de réaliser une maquette pour lot Electricité en utilisant le IFC (export de Archicad) comme fond
de plan.
Mon souci est lors que je dessine une prise ou un interrupteur avec la hôte (mur dans la maquette IFC), je suis obligé de dessiner un plan de référence afin de pouvoir mettre les familles. Mais il y a certain cas ou je peux mettre directement la famille sur le mur de la maquette IFC.
Avez vous déjà rencontré ce problème svp? est ce qu'il y a un point à régler sur archiCAD avant d'exporter en IFC?
D'avance merci pour vos réponse

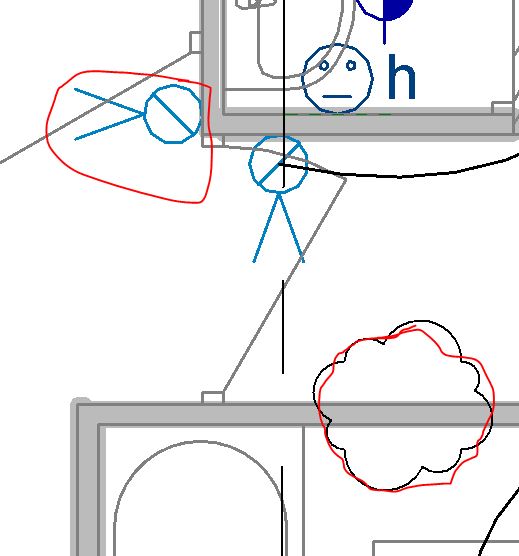

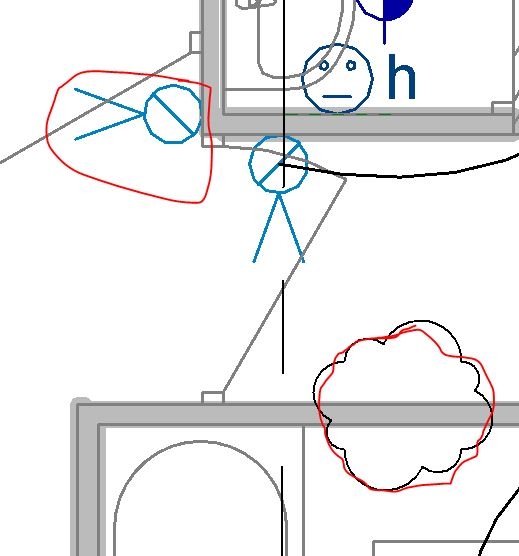

Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Réponses
Cyril POUPIN
·
Bonjour,
as-tu essayé de passer cet Add-In pour la liaison de l'IFC?
https://www.graphisoft.com/downloads/interoperability.html
https://archicad.fr/blog/echanges-ifc-entre-archicad-20-autodesk-revit/
as-tu essayé de passer cet Add-In pour la liaison de l'IFC?
https://www.graphisoft.com/downloads/interoperability.html
https://archicad.fr/blog/echanges-ifc-entre-archicad-20-autodesk-revit/
Yohan LE
·
Bonjour François,
Merci d'avoir pris le temps pour me répondre. En fait ma famille de prise électrique est de type face.
Quand j'ouvre mon IFC dans Revit, j'arrive à créer une prise sur n'importe quel mur mais quand c'est en fichier lier. Je n'arrive pas à choper le mur.
Avez vous une idée?
D'avance merci pour votre retour
Merci d'avoir pris le temps pour me répondre. En fait ma famille de prise électrique est de type face.
Quand j'ouvre mon IFC dans Revit, j'arrive à créer une prise sur n'importe quel mur mais quand c'est en fichier lier. Je n'arrive pas à choper le mur.
Avez vous une idée?
D'avance merci pour votre retour
François Bastier
·
Bonjour,
L'hôte défini dans votre vos familles de composants électriques est de type Face ou Mur ?
Si les prises et interrupteurs ont un hôte de type Mur, il faut s'assurer que l'objet dans la maquette Archicad est été exporté en tant que Mur (classe ifcwall, ifcwallstandardcase) et non en tant qu'autre objet.
En pratique, il peut y avoir différents facteurs, notamment :
- Nature de la géométrie : géométrie de l'objet exportée en B-REP (géométrie exacte de l'objet mais perte de la classification ou du comportement normal de l'objet).
- Classe de l'hôte : Objet exporté dans une classe qui ne correspond pas à l'hôte choisi dans Revit
- Géométrie de l'hôte: Face non plane de l'objet IFC exporté
Archicad propose un grand nombre de paramètres d'export IFC. Il faut analyser les paramètres d'export généraux d'Archicad ainsi que ceux de chaque objet concerné et s'assurer que leur comportement à l'export sont les mêmes pour les deux objets.
L'hôte défini dans votre vos familles de composants électriques est de type Face ou Mur ?
Si les prises et interrupteurs ont un hôte de type Mur, il faut s'assurer que l'objet dans la maquette Archicad est été exporté en tant que Mur (classe ifcwall, ifcwallstandardcase) et non en tant qu'autre objet.
En pratique, il peut y avoir différents facteurs, notamment :
- Nature de la géométrie : géométrie de l'objet exportée en B-REP (géométrie exacte de l'objet mais perte de la classification ou du comportement normal de l'objet).
- Classe de l'hôte : Objet exporté dans une classe qui ne correspond pas à l'hôte choisi dans Revit
- Géométrie de l'hôte: Face non plane de l'objet IFC exporté
Archicad propose un grand nombre de paramètres d'export IFC. Il faut analyser les paramètres d'export généraux d'Archicad ainsi que ceux de chaque objet concerné et s'assurer que leur comportement à l'export sont les mêmes pour les deux objets.
