Un petit "challenge", pour les amoureux du gothique
FL
Francis L'Haridon
02 décembre 2020
3869 0 3 0
Bonsoir à tous

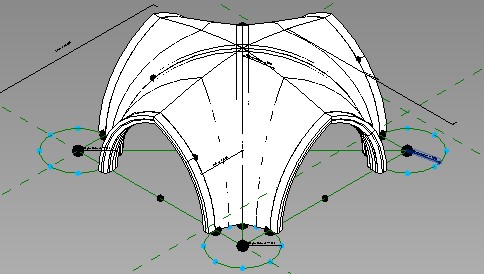

Didier Hoffman a mis à notre disposition un tutoriel montrant comment tracer dans Revit une famille paramétrique, représentant un ensemble de voûtes gothiques placées sur 4 piliers formant un carré : Utilisation d'un gabarit Modèle générique métrique adaptatif, 5 familles imbriquées dans une autre... Merci à lui...
Cela serait bien de trouver la même chose avec une base rectangulaire... Cela serait plus polyvalent... Si cela vous tente, si vous avez des idées...
Au plaisir de vous lire
@ plus
Didier Hoffman a mis à notre disposition un tutoriel montrant comment tracer dans Revit une famille paramétrique, représentant un ensemble de voûtes gothiques placées sur 4 piliers formant un carré : Utilisation d'un gabarit Modèle générique métrique adaptatif, 5 familles imbriquées dans une autre... Merci à lui...
Cela serait bien de trouver la même chose avec une base rectangulaire... Cela serait plus polyvalent... Si cela vous tente, si vous avez des idées...
Au plaisir de vous lire
@ plus
Images
Réponses
Bonjour à tous
Est-ce que vous auriez des liens donnant les dimensions des voûtes de la cathédrale Notre Dame de Paris ? J'ai cherché sur le net, sans résultat...
J'essaye de créer la famille citée ci-dessus, avec une base rectangulaire, tout en respectant les formes/proportions obtenues dans le cas de N.D. de Paris. Sans dimensions, on peut faire un peu n'importe quoi, ce qui a moins d'intérêt...
D'avance merci.
@ plus
Est-ce que vous auriez des liens donnant les dimensions des voûtes de la cathédrale Notre Dame de Paris ? J'ai cherché sur le net, sans résultat...
J'essaye de créer la famille citée ci-dessus, avec une base rectangulaire, tout en respectant les formes/proportions obtenues dans le cas de N.D. de Paris. Sans dimensions, on peut faire un peu n'importe quoi, ce qui a moins d'intérêt...
D'avance merci.
@ plus
FL
Bonjour à tous

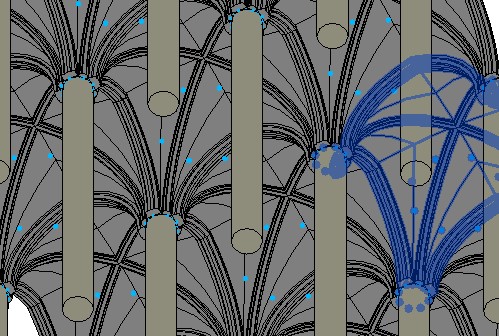

Pour ceux qui, après avoir visionné le tutoriel de Didier Hoffman, voudraient représenter dans Revit ces voûtes installées sur une base rectangulaire définie par Largeur = Longueur/2, quelques explications en pièce jointe :
* Dans la première, les calculs correspondants, et les formules à utiliser (Dans cette version pdf, il y a des schémas en trop p.3, mais je n'arrive pas à les enlever:( ).
* Dans la seconde, la ou les méthodes de travail, très résumées (Il ne s'agit pas d'un tuto)
@ plus
P.S : Il peut y avoir des erreurs. Il faut donc tout vérifier.
Pour ceux qui, après avoir visionné le tutoriel de Didier Hoffman, voudraient représenter dans Revit ces voûtes installées sur une base rectangulaire définie par Largeur = Longueur/2, quelques explications en pièce jointe :
* Dans la première, les calculs correspondants, et les formules à utiliser (Dans cette version pdf, il y a des schémas en trop p.3, mais je n'arrive pas à les enlever:( ).
* Dans la seconde, la ou les méthodes de travail, très résumées (Il ne s'agit pas d'un tuto)
@ plus
P.S : Il peut y avoir des erreurs. Il faut donc tout vérifier.
FL
Félicitations,
Ainsi qu'aux maitres d’œuvre de nos cathédrales qui n'avaient même pas autocad !
Ainsi qu'aux maitres d’œuvre de nos cathédrales qui n'avaient même pas autocad !
EJ
Bonjour à tous
Est-ce que vous auriez des liens donnant les dimensions des voûtes de la cathédrale Notre Dame de Paris ? J'ai cherché sur le net, sans résultat...
@ plus

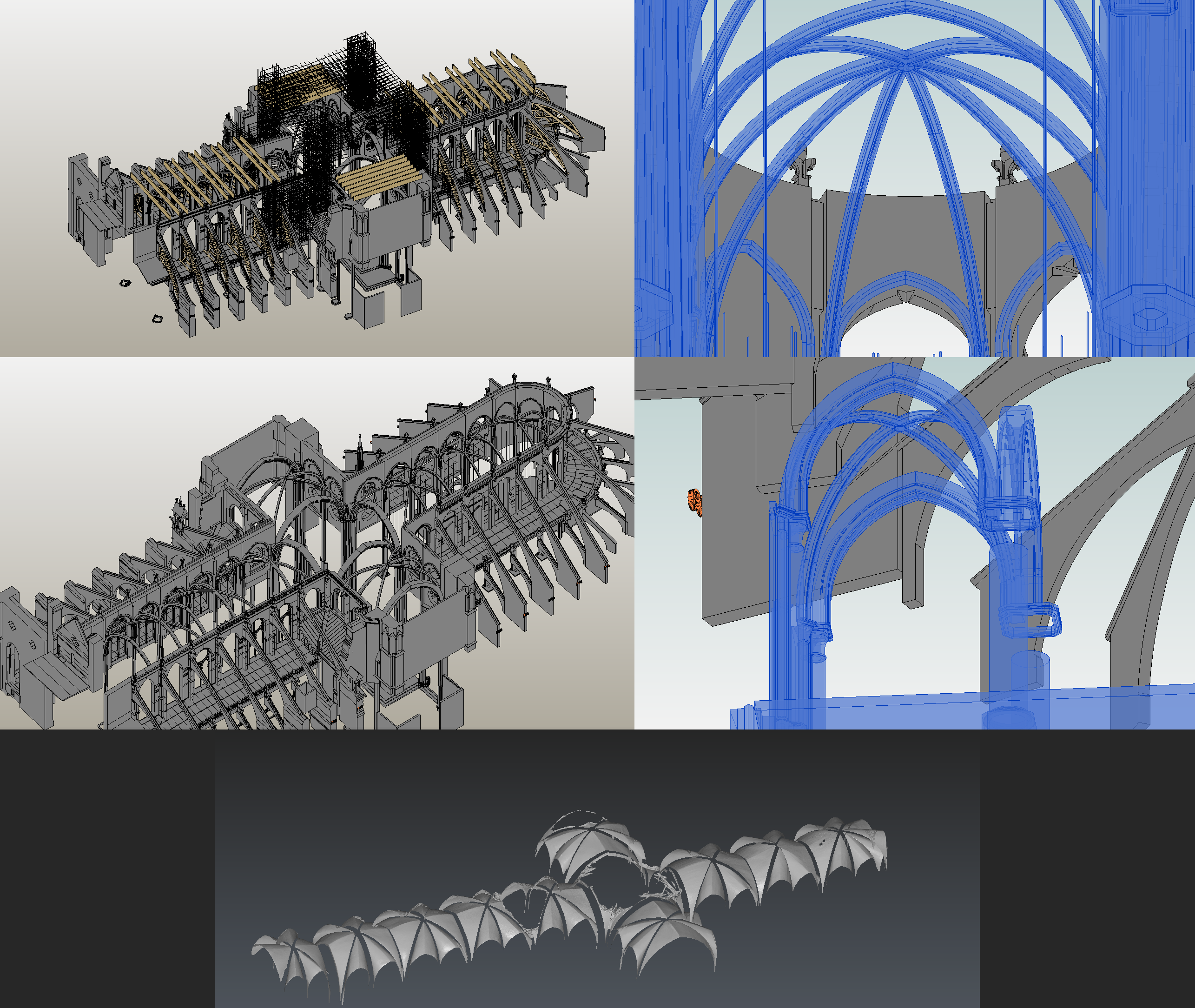

Je peux je travaille dessus depuis un moment. Après à savoir que sur ND , d'une voute à l 'autre toutes les dimensions changent.
Tous les arcs des voutes on été réalisés séparément chacun a des cassures différentes et aucun a une courbe parfaite.
Cette famille est bien, mais inutilisable avec des contraintes s'approchant du cm pour de l'existant.
JC
Bonjour Francis L'Haridon,
Il y a des jeunes collègues d'école de l'ENSTIB, Ecole Nationale Supérieure des Technologies et Industries du Bois qui ont travailler sur la charpente de Notre-Dame, il doivent avoir des sources sur les mesures des voutes et des divers éléments de la cathédrale, vous pouvez esseyer de les contacter !
Voici une vidéo de présentation de leur travaux: https://www.youtube.com/watch?v=EoHWSW7450k
Vous pouvez contacter Fabien Lamy acteur de ce projet: https://www.linkedin.com/in/fabien-lamy-b34658aa/
Bonne journée
Kévin Bernillon | https://bim-independant.com
Il y a des jeunes collègues d'école de l'ENSTIB, Ecole Nationale Supérieure des Technologies et Industries du Bois qui ont travailler sur la charpente de Notre-Dame, il doivent avoir des sources sur les mesures des voutes et des divers éléments de la cathédrale, vous pouvez esseyer de les contacter !
Voici une vidéo de présentation de leur travaux: https://www.youtube.com/watch?v=EoHWSW7450k
Vous pouvez contacter Fabien Lamy acteur de ce projet: https://www.linkedin.com/in/fabien-lamy-b34658aa/
Bonne journée
Kévin Bernillon | https://bim-independant.com
KB
Bonsoir
Merci Julien Clarety et Kévin Bernillon pour vos remarques et pour les liens.
Depuis mon post #15737, j'ai trouvé des vues représentant les voûtes de N.D. de Paris, et montrant que certaines n'étaient pas placées sur une base parallélépipédique. En plus, si les courbes ne sont pas des arcs de cercle...
La famille décrite dans mon précédent post, sur une base rectangulaire, avec largeur = longueur/2, n'est donc qu'une approche très très grossière de la réalité. C'est davantage un exercice pour mieux maitriser les gabarits adaptatifs qu'une tentative pour représenter la réalité...
Encore une fois, merci.
Francis
Merci Julien Clarety et Kévin Bernillon pour vos remarques et pour les liens.
Depuis mon post #15737, j'ai trouvé des vues représentant les voûtes de N.D. de Paris, et montrant que certaines n'étaient pas placées sur une base parallélépipédique. En plus, si les courbes ne sont pas des arcs de cercle...
La famille décrite dans mon précédent post, sur une base rectangulaire, avec largeur = longueur/2, n'est donc qu'une approche très très grossière de la réalité. C'est davantage un exercice pour mieux maitriser les gabarits adaptatifs qu'une tentative pour représenter la réalité...
Encore une fois, merci.
Francis
