Une génoise paramétrique sur Revit

franck simonneau

· 30 juillet 2022

Salut à tous,
Je disais donc: " . . sans avoir besoin de photos" .
Ben oui, vous choisissez un village du Sud sur Google-map et vous visitez.
Elle est pas belle la vie !

Ma version-2 tourne bien.
Je la teste et la re-teste pour voir les limites.
Bref, je me fais mon "tuto" perso.

Inutile pour l'instant de donner la version-2 sans un "tuto" pour l'utilisateur final, il pourrait devenir fou !
FranckS

0

0

Signaler le commentaire

franck simonneau

· 28 juillet 2022

Ben c'est simple, pour voir comment c'est fait, il suffit d'en détruire une à coup de masse.

Parce que effectivement de loin, de visu, in situ et vu de 5 mètres on peut croire que c'est perpendiculaire.
Note, comme tu le dis si bien, que l'angle finirait en "découpes particulières ou simple bourrage".

C'est parfois le cas, quand l'artisan ne savait pas faire(ou pour faire à l'économie).
De même en 1900 les artisans en faisaient des fausses en mortier de chaux moulées en place.
Pour les vrais génoises, les riches en avaient trois rangs.

Perso, je vis dans le Sud, ici il y en a partout sans avoir besoin de photos.
FranckS

0

0

Signaler le commentaire

Edelmann Jean

· 28 juillet 2022

Merci pour ta réponse, je pensais effectivement que ta génoise était en éventail (ou gironnée). Je ne parviens cependant pas à trouver d'images de cette forme de mise en œuvre, toutes les images montrent des tuiles perpendiculaires aux parois, parallèles entre elles jusqu'à arriver à l'angle qui est traité de diverses façons (découpes particulières ou simple bourrage).
Bravo à nouveau en tout cas pour ce travail.

0

0

Signaler le commentaire

franck simonneau

· 28 juillet 2022

Salut à tous,

Une image de mon étude du système de tournerie de la génoise.
Cela date d'un mois et demi.
Je vous dis pas comme j'étais énervé par le peu d'options de l'outil de masquage !

Ca sert à rien et c'est illisible mais c'est jolie, non ?
FranckS

0

0

Signaler le commentaire

franck simonneau

· 28 juillet 2022

Salut Jean,

C'est pensé selon le principe de construction de l'artisan.
Positionnement: je démarre de l'angle des deux murs à 90°.
La première tuile sur l'angle est donc posé à 45°.
Les suivantes se calent flan contre flan jusqu'à la 9em
et font l'éventail ( 4 tuiles ne suffisent pas).
Le reste c'est du "linéaire" perpendiculaire au mur,
avec des tuiles parallèles entre elles dans l'axe.
[ sur le document (le début d'un guide) le "linéaire" n'est pas représenté ]

Est-ce que j'ai répondu à ta question ?
FranckS

0

0

Signaler le commentaire

Edelmann Jean

· 28 juillet 2022

Bonjour Franck,

Sur tes images dans ton dernier post (ainsi que sur celles de Wikipédia), on voit que les tuiles sont perpendiculaires à la paroi, et que le retour d'angle est traité de façon "artisanale".

Je crois comprendre dans tes images précédentes que tes tuiles pivotent régulièrement à l'approche du retour d'angle (à partir de la 3è ou 4è tuile ?) et forment ainsi une sorte de couronne continue. Ais-je mal interprété tes images ?

0

0

Signaler le commentaire

franck simonneau

· 28 juillet 2022

@ jean Edelmann,
Je ne comprends pas le sens de votre question.
Si la première tuile est perpendiculaire à l'un des murs,
comment repartez-vous sur l'autre mur à 90° ?
Impossible, à moins de poser les tuiles l'une sur l'autre et vous aurez
deux génoises à des niveaux différents.
Ma famille est standard, elle permet de représenter les modèles
les plus souvent rencontré sur le bâti ancien.
[ mais tout est possible, par ex: en Vendée ils posent les tuiles en "courant"
plutôt qu'en "couvrant" ]
FranckS

0

0

Signaler le commentaire

Edelmann Jean

· 28 juillet 2022

Bravo pour ce travail !

Les tuiles d'angle ne doivent-elles pas rester perpendiculaires à la paroi ?

0

0

Signaler le commentaire

franck simonneau

· 27 juillet 2022

La version 2 de ma génoise paramétrique ?
ça marche, c'est juste que la jonction linéaire avec son réseau
entre les deux est vraiment chiante à caler ( une perte de temps ).
Il faut que je trouve un truc plus simple !
[ l'objet d'une version 3 ? ]
FranckS

0

0

Signaler le commentaire

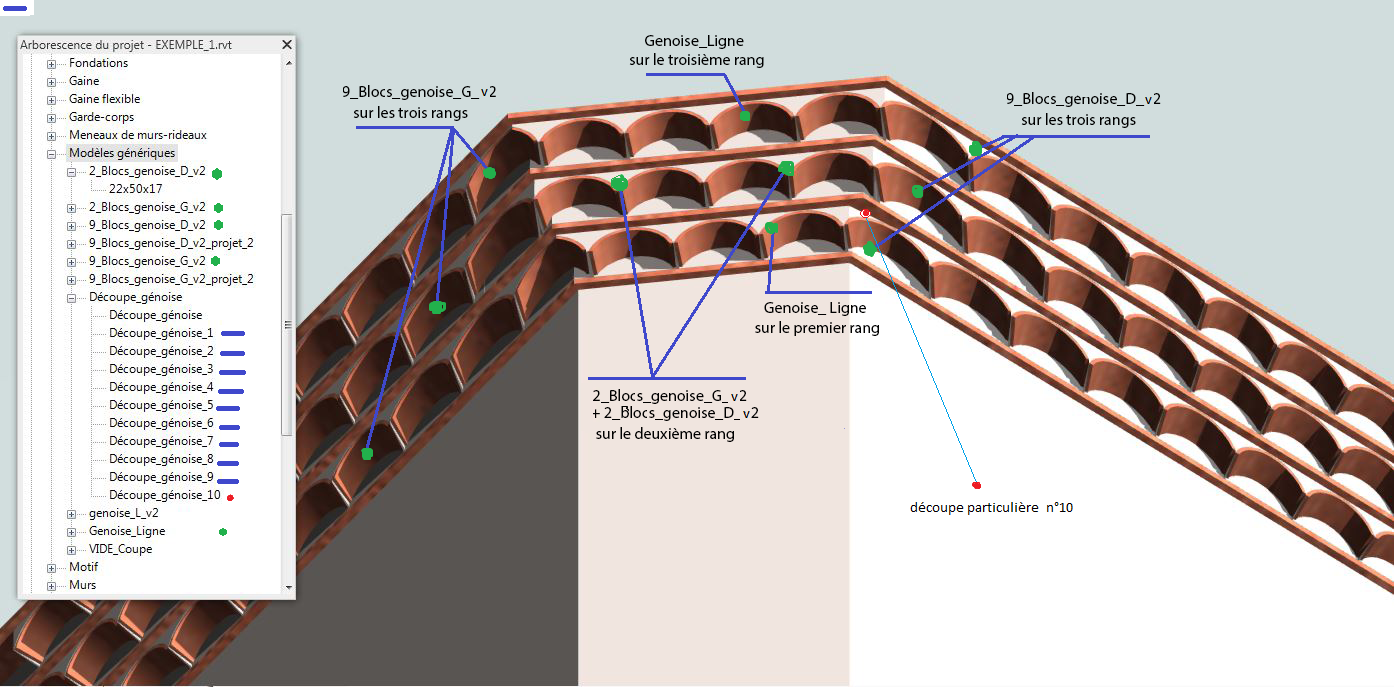

franck simonneau

· 26 juillet 2022

Ok, la version 2 est avancé avec l'espacement entre les tuiles;
ça tourne !
Trois familles: une centrale sur l'angle et deux autres en éventail à gauche et à droite, plus une linéaire pour la jonction.
L'outils réseau sur la linéaire est "imbitable" à régler ( c'est Revit ! ).
[ chez Autodesk, ils codent avec le cul ! (et ne me parlez pas de bug) ]
Comme je ne sais pas encore bien gérer les paramètres,
il n'y en a que deux (et c'est suffisant pour l'instant).
Je me contente d'envoyer une image.
Cela n'intéresse personne ?
FranckS

0

0

Signaler le commentaire

franck simonneau

· 19 juillet 2022

Bon en attendant vos retours, conseils, commentaire,
j'étudie une nouvelle version pour ajouter un paramètre de largeur
du mortier.
Pour l'instant la mise en éventail se fait par un contrôle des tuiles, et c'est le mortier
qui suit.
Je vais tout refaire à l'envers, c'est la tuile qui vas suivre le mortier.
Ainsi, je pourrai contrôler l'espacement entre les tuiles.
Je vais aussi faire une famille complémentaire linéaire avec un réseau.
[ il faut finir le rang sur un nombre de tuile fini juste ! ]
FranckS

0

0

Signaler le commentaire

franck simonneau

· 18 juillet 2022

Voici le premier fichier.
C'est un rvt avec les familles en question à l'intérieur.
Le truc est préréglé pour un retour à 90°.
C'est fait sur Revit2019.
Je vous laisse découvrir et j'attends vos commentaires.
FranckS

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
