J'ai créé des "blocs" que j'ai mis en bibliothèque pour les hypothèses.
Le cartouche est placé sur un calque que j'appelle ensuite dans la mise en page, et les textes comme les titres ,dates, phase, sont placés sur un autre bloc que je récupère aussi dans la bibliothèque avec un point d'insertion prédéfini.

Pour les logos des entreprise, je les intègre comme objet OLE (sur le calque cartouche) ... parce que c'est mieux ^^ et que ça s'exporte avec le DWG si je ne m'abuse.

Sinon, mon projet type comporte aussi un style de dessin rendant les types de surfaces partiellement transparents, afin de voir l'impact de l'étage supérieur directement dans la vue en plan associative.

Comment gérez-vous les impact ?

J'ai vu la méthode "a la main" ou une autres qui consiste à intégrer le calque des voiles sup directement dans la mise en page, avec un type de dessin différent (qui transforme le remplissage en hachure ou motif a point)

Bonjour,

Nous utilisons également les assistants persos pour de la modélisation d'éléments, du dessin 2D / cotation, ....

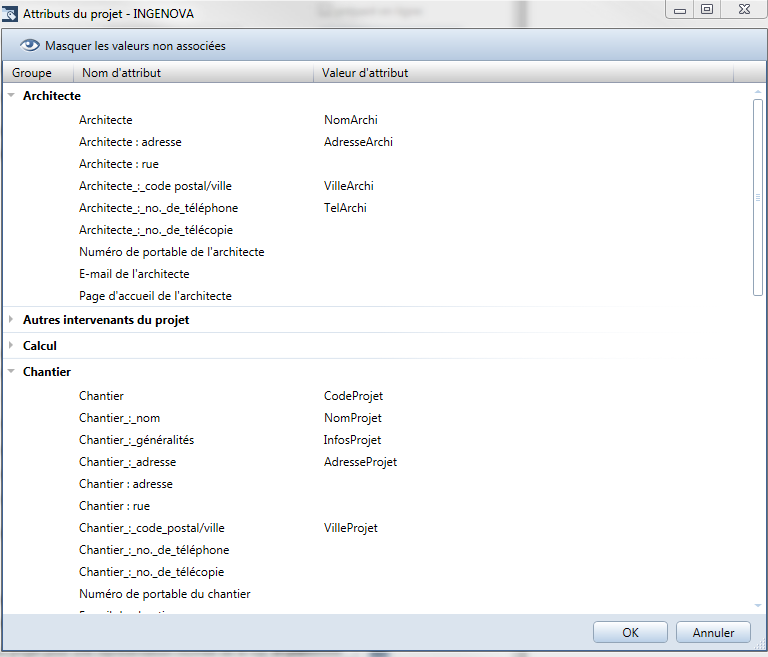

Pour le faire, j'ai repris le schéma par défaut mais nous avons personnalisé nos éléments (layer, matériau, attributs, etc....)

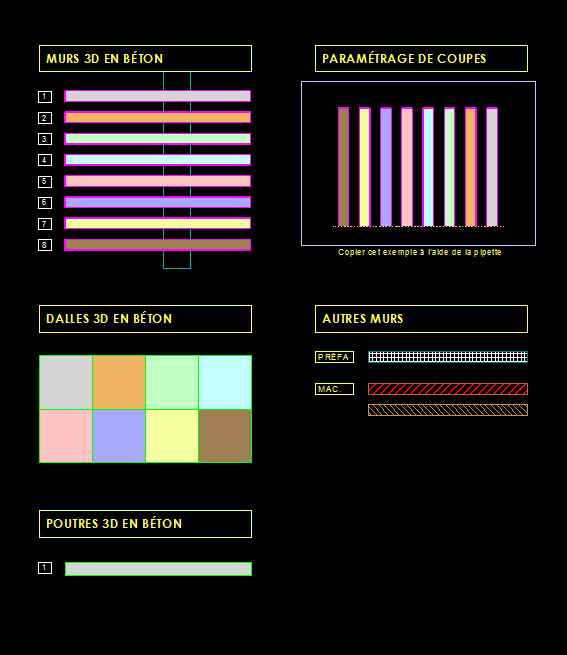

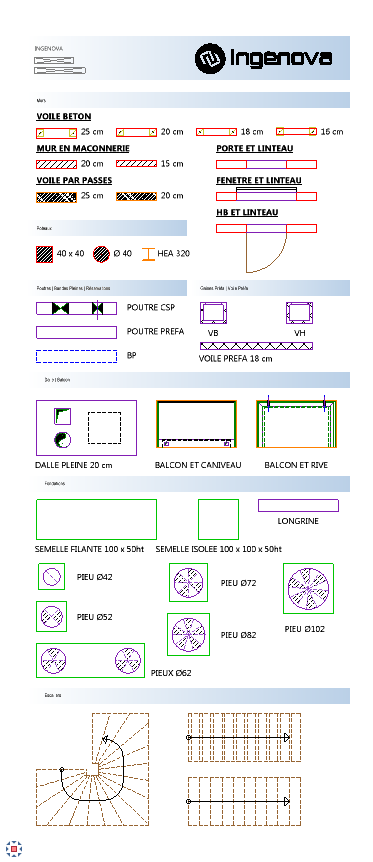

Je t'envoie un exemple sur nos éléments de structure.

Les assistants ne sont qu'une partie d'un gabarit, ont été mis en place :

• une hiérarchie de niveaux

• une liste d'annotations

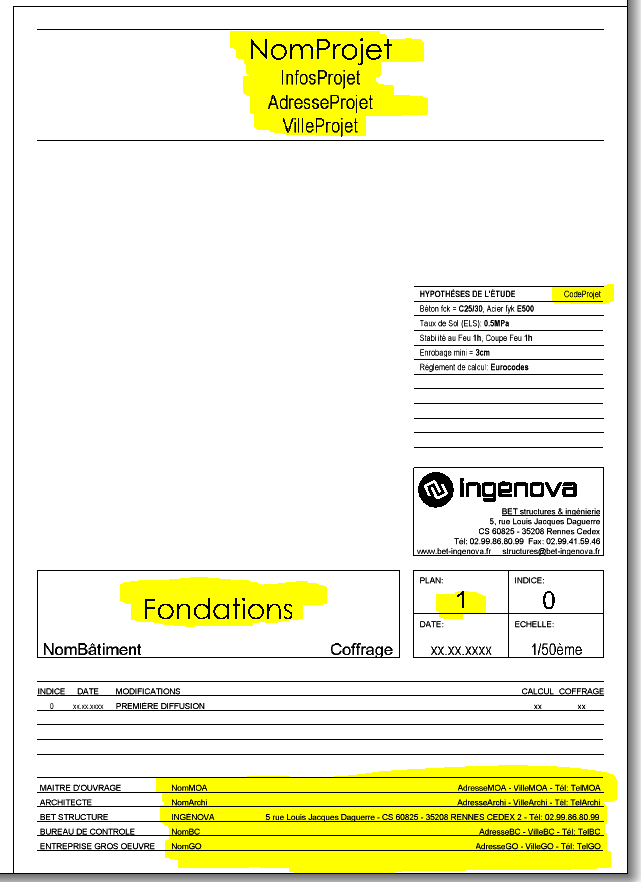

• des cartouches paramétriques

• des rapports / légendes


Christophe
