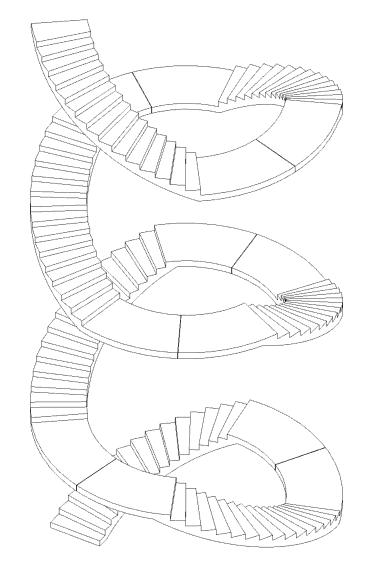

Vue développée d'un escalier en colimaçon

PP Patrick Peter
10 juillet 2018
5.4K
2
Bonjour à tous,
Je rafraîchit un sujet déjà abordé par-ci par-là : est-il possible d'obtenir une vue développée des faces d'un escalier courbe dans Revit 2018.2 ?

Jusqu'à hier cela semblait impossible, mais les possibilités changent tous les jours alors qui sait ce qu'il en est aujourd'hui ?

Merci d'avance et bonne journée !
Patrick

Photos

9795_Développé escalier.png

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ELITECAD Architecture

ELITECAD Architecture

Logiciel auteur BIM pour la modélisation 3D de bâtiments, la production de plans et la visualisation intégrée, centralisant le modèle et ses données dans un fichier unique pour les architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
CYPE Construction Systems

CYPE Construction Systems

Logiciel de définition des systèmes constructifs multicouches à partir d'une maquette BIM, permettant de contrôler la cohérence des épaisseurs et de générer des rapports descriptifs et des vues 3D.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Fologram

Fologram

Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.
Thématique
Chantier
Métier
Usage
Usage principal
Réalité augmentée
Statut
Standard
Rhino.Inside.Revit

Rhino.Inside.Revit

Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Versur

Versur

Plateforme d’orchestration de workflows IA pour les architectes et designers, permettant d’assembler des agents spécialisés en graphes visuels pour automatiser les processus de conception métier.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Armox AI

Armox AI

Plateforme cloud de génération visuelle par IA permettant aux architectes et designers de transformer des croquis et plans en rendus photoréalistes et vidéos via des workflows nodaux réutilisables.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
ArkDesign.AI

ArkDesign.AI

Plateforme de conception générative dédiée à la faisabilité et à l'étude schématique de programmes résidentiels collectifs et mixtes, permettant l'export de modèles vers Revit pour le développement.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
Wallacei

Wallacei

Plugin pour Grasshopper 3D dédié à l'optimisation évolutionnaire multi-objectifs, permettant aux architectes et designers d'analyser, de regrouper et de sélectionner des variantes de conception.
Thématique
Simulation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Synaps

Synaps

Logiciel de dessin architectural et de visualisation permettant de générer des plans éditables à partir de descriptions textuelles ou de documents existants pour les architectes et paysagistes.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Rhino 3D

Rhino 3D

Application de modélisation 3D polyvalente pour la conception géométrique, le paramétrage via Grasshopper et la préparation à la fabrication, utilisée pour les formes libres et les études urbaines.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

MK Mohamed KHETTAB
·
L'outil a l'air phénoménale mais un univers a part entière !

C'est le même univers ! .. en constante évolution ;)

La première sélection dans les script permet de sélectionner n'importe quels éléments dans le modèle. Mais ne fonctionnera pas pour un seul élément (il faut en tout cas faire une fentere de sélection.Dans ton cas, remplacer le nœud par son équivalent au singulier peut être la solution)

Dans la deuxième sélection du script, il faut dessiner en plan avec des lignes l' "axe" qui va être utilisé pour créer le développé dans Revit. (Dans ton cas il faudra faire une polyligne qui suit le bord intérieur de l'escalier, à convertir en courbe dans dynamo pour pouvoir l'extruder verticalement)

Rester à exporter le développé pour l'exploiter (dwg, dxf, ... ?)
PP Patrick Peter
·
Merci à chacun pour son retour ! C'est précieux !

Je suis plus que débutant sur Dynamo donc je ne suis pas sûr de tout comprendre. L'outil a l'air phénoménale mais un univers a part entière !
J'ai vu qu'il est possible d'appliquer ces scripts (https://forum.dynamobim.com/t/unroll-spiral-stair/10664) sur des éléments natif Revit, mais qu'en est-il des éléments de type "Modèles génériques" ? L'escalier qui m'intéresse a une géométrie pas commune.

Je vais solliciter l'aide directement sur le dit forum, je vous ferais un retour en cas de réponse.
AD Alban de Chasteigner
·

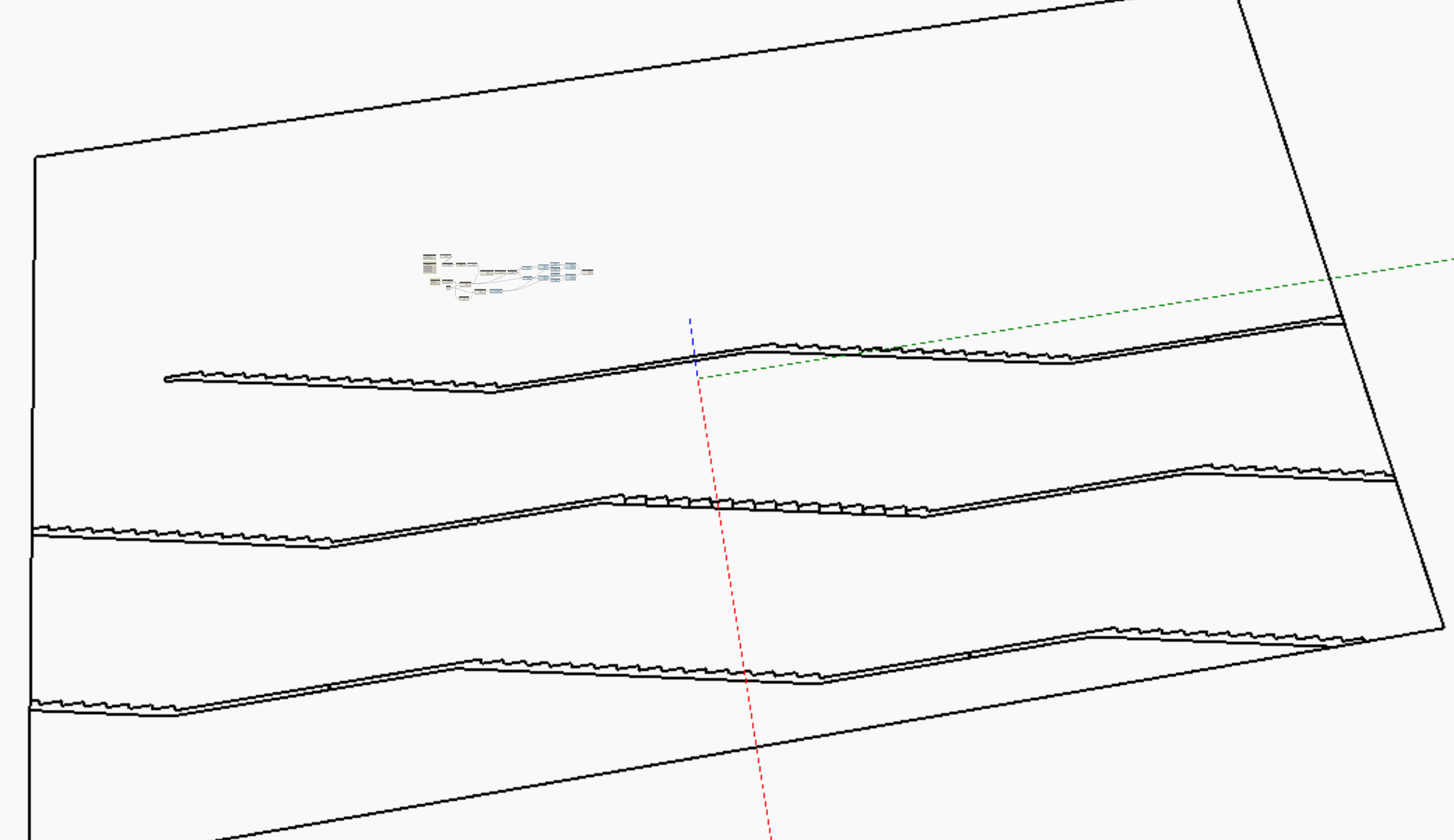

Le travail de développé a été réalisé par Mostafa El Ayoubi sur le forum dynamobim et est donc disponible facilement.
Pour les autres faces de l'escalier, il suffit de faire des projections sur un plan parallèle au sol.
BL Benoît LECRIOUX
·
@Alban
Intéressant ça, tu peux nous en dire plus?
AD Alban de Chasteigner
·
Aujourd'hui il existe la possibilité de faire de la géométrie descriptive avec dynamo.
Pas besoin d'attendre des versions ultérieures de Revit.
9795_Développé escalier.png
BL Benoît LECRIOUX
·
Merci pour votre réponse..

Comment vous y prendriez-vous donc ?


Il y a un manque sur Revit sur ce sujet, peut-être verrons-nous un jour la possibilité de faire des coupes scindées, courbes... En attendant, peut-être qu'une vue 3D avec des cotes pourrait faire l'affaire?
PP Patrick Peter
·
Merci pour votre réponse..

Comment vous y prendriez-vous donc ?
BL Benoît LECRIOUX
·
A ma connaissance, toujours pas; et dans la v2019 non plus :(
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
