Bonjour à tous

Un phénomène que je ne m'explique pas et que je ne comprends pas.

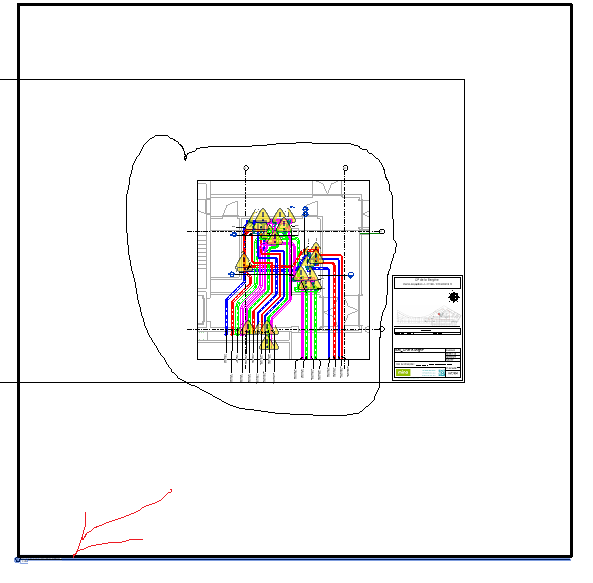

Lors du positionnement de mes différentes vues sur une feuille, certaines ont un "cadre" ultra grand par rapport à la vue en elle même.
Je ne vous parle pas du "Crop View" qui lui est aux bonnes dimensions mais bien de ce cadre noir qui apparait quand votre souris passe au dessus de la vue.

Savez-vous si ce cadre est paramétrable?
Car en fait c'est ce dernier qui conditionne le positionnement par défault le positionnement du titre de la vue... De plus, quand le cadre est ultra grand et qu'une autre vue est positionnée à coté, il devient très compliqué de sélectionner cette dernière.

Merci pour votre aide!
Pièces jointes
Réponse acceptée Pending Moderation
as-tu activé le cadrage des annotations ?
si non, fait le et réduit ce second cadre
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 1
Réponse acceptée Pending Moderation
le Annotation Crop ne chang rien à mon problème
peu importe qu'il soit activé/désactivé ou grand/petit
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 2
Réponse acceptée Pending Moderation
Bonjour,
Ce problème est bien dû à la crop view. Il faut évidement la régler aux dimensions souhaitées, mais en plus, il faut sur la feuille, l'activer puis la désactiver et enfin la réactiver. Là normalement elle apparaîtra à la bonne taille.
Je suppose que c'est un bug de Revit, mais chez moi je règle ce problème de cette manière.

Cordialement,
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 3
Réponse acceptée Pending Moderation
bonjour

merci pour l'astuce.
cela rêgle le souci lorsqu'il s'agit d'une crop view.

dans le cas d'une vue faite à partir d'une scope box, impossible...
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 4
Réponse acceptée Pending Moderation
Bonjour Baptiste,

Heureux d'avoir pu partiellement vous aider.

En effet, la scope box ne cadre pas la vue sur les feuilles. La seule solution que j'utilise est de faire coïncider la crop box avec la scope box. C'est fastidieux car il faut désactiver la scope, régler la crop puis réactiver la scope.
Autodesk devrait se pencher sur ce désagrément.

Cordialement,
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 5
