Vous avez une question ?

Besoin de support technique, d'un avis ou un conseil ?


  vendredi 26 mars 2021
  9 Replies
  316 Visits
  Subscribe
Bonjour à tous,

J'ai un souci pour un de mes prestataires VRD sur civil3D, je ne trouve pas comment insérer les catégories IFC des objets, et donc, tous ses objets sont en IFCbuildingElementproxy.

Quelqu'un sait comment on peut attribuer une catégorie IFC aux objets sur civil3D?

Merci.
Page actuellement consultée par
il y a 2 semaines
·
#16262
0
Votes
Annuler
Bonjour,

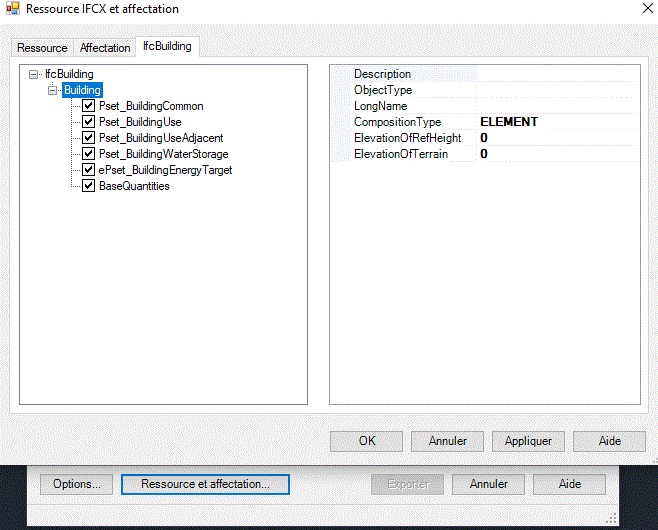

Lors de l'export IFC, dans la boite de dialogue il y a un bouton mais c'est rudimentaire et manuel
@+
il y a 2 semaines
·
#16264
0
Votes
Annuler
Bonjour Patrice,

Merci, effectivement... mais toutes ces informations ne sont présente que sur l'IFCBuilding, on ne doit pas pouvoir classer les routes, regard etc. dans civil3D. Dommage...
il y a 2 semaines
·
#16299
0
Votes
Annuler
Bonjour,

je suis sur une problématique similaire. Ce que j'ai trouvé pour l'instant, afin de changer la catégorie des éléments à exporter, c'est d'utiliser les commandes SLABBODYCONVERT ; WALLBODYCONVERT et ROOFBODYCONVERT.

J'ai transformé comme ça des solides 3D issu de civil 3D (du module géotechnique plus particulièrement) en "mur", "dalle" et "toit" afin que je puisse trier les éléments par leur catégorie.

Mais je vous avoue que cette solution n'est pas très élégante et je cherche comment accéder à l'arborescence des catégories IFC des éléments Civil3D.

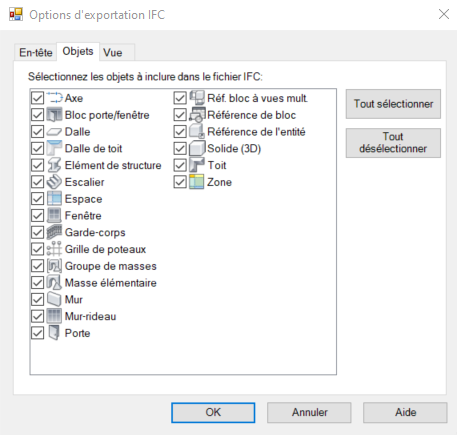

J'ajouterai que ça pourrait marcher avec toutes les catégories proposées dans l'export IFC de civil.

Cordialement,

Abdelhakim
il y a une semaine
·
#16315
0
Votes
Annuler
Bonjour Abdelhakim,

Merci de ce retour et je t'avoue que je n'aurais jamais pensé faire ça. Ca me semble être une excellente idée.
Si cette idée fonctione, on ne serait limité que par le nombre de catégorie dans l'export ( ex: pas de catégorie Canalisation")

Je vais tester.

Cordialement,
Antoine NGUYEN
il y a une semaine
·
#16329
0
Votes
Annuler
Bonjour à vous,
De façon générale, ce n'est pas à nous de définir ou écrire de nouvelle classe IFC, c'est le travail de BuildingSmart au travers de MINnD en France.
De notre côté chez Géodésial aussi bien pour Covadis et Mensura, nous avons chercher les classes IFC du bâtiment les plus logique pour associer nos objets métiers directement.
Par exemple : une plateforme de terrassement, parking, voirie, trottoir se met dans la classe IFCSlab pour ce comporter comme une dalle dans Revit
Une canalisation IFCFlowSegment, les regards en IFCFlowFitting

Pour les autres objets on donne la possibilité via une boite de dialogue de définir dans quelle classe on veut exporter les objets métiers y compris les solides 3d et blocs 3d AutoCAD
Bon travail à vous
il y a une semaine
·
#16335
0
Votes
Annuler
Bonjour Lionel, si je ne me trompe pas j'ai suivi l'une de vos formations sur Civil 3D (qui était excellente d'ailleurs ;) )

Je n'ai pas compris si nous parlons bien de Civil 3D? Aujourd'hui les seuls objets à s'exporter en IFC 2x3 via Civil 3D sont les objets 3D.

(Voir : https://knowledge.autodesk.com/fr/support/civil-3d/learn-explore/caas/CloudHelp/cloudhelp/2019/FRA/Civil3D-UserGuide/files/GUID-C5C9DEEE-2C46-4094-B350-05829C1ED5DC-htm.html)

Ces objets 3D se retrouvent par défaut sous la catégorie IFCElementproxy. Comment peut t on affecter dans Civil 3D un objet à une autre catégorie IFC? Y a t il une commande similaire à IFCExportAs de REVIT ?

Si je comprends bien cette invite de commande existe avec Covadis et Mensura ?

Merci d'avance,

Abdelhakim
il y a une semaine
·
#16337
0
Votes
Annuler
Bonjour Abdelhakim,
Pour C3D effectivement c'est compliqué et il est très étonnant qu'Autodesk n'est toujours rien fais à ce sujet.
Dans Covadis et Mensura, il est effectivement possible de définir les classes pour les objets métiers et pour les solides/ blocs 3d depuis l'export IFC.
Nous avons aussi intégrer la possibilité d'affecter une classification aux objets.
Pour la formation c'était quand et pour quel BE ? et merci de ton retour positif, ça fait toujours plaisir

Cordialement
il y a une semaine
·
#16343
0
Votes
Annuler
Bonjour Abdelhakim,
Pour C3D effectivement c'est compliqué et il est très étonnant qu'Autodesk n'est toujours rien fais à ce sujet.
Dans Covadis et Mensura, il est effectivement possible de définir les classes pour les objets métiers et pour les solides/ blocs 3d depuis l'export IFC.
Nous avons aussi intégrer la possibilité d'affecter une classification aux objets.
Pour la formation c'était quand et pour quel BE ? et merci de ton retour positif, ça fait toujours plaisir

Cordialement


Bonjour Lionel, j'ai suivi votre formation en ligne via un support fourni par l'entreprise d'ingénierie pour laquelle je travaille (IngCAD) et j'ai apprécié l'attention que vous avez apporté notamment au début de la formation pour définir l'espace utilisateur et l'organiser de manière optimale. En téléchargeant le kit France notamment !

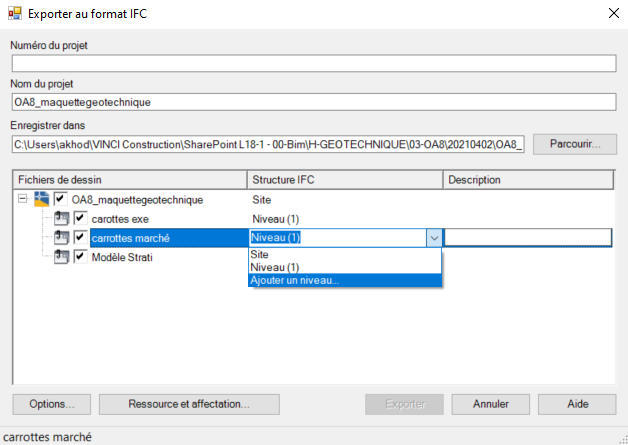

@Antoine il existe aussi une autre façon d'organiser un ifc issu de Civil que je viens de tester. Dans un dessin vierge, en définissant une référence externe à des dessins contenant des objets 3d, lors de l'export ifc on peut choisir un niveau à affecter à chacune des références externes. Ce niveau se retrouve dans l'arborescence ifc et peut permettre de sélectionner ou de dissimuler les éléments qu'on y affecte.

Pour ma part je m'arrête là pur les recherches ifc sur Civil...

Bonne continuation,

Bien cordialement,

Abdelhakim
il y a 2 jours
·
#16358
0
Votes
Annuler
Bonjour Abdelhakim, bonjour Lionel,

Merci de vos réponses et j'ai réussi à exporter les routes/chemin etc. en ifcslab. Cela fonctionne.
Je suis limité par les catégories exportables.


Je teste la seconde méthode.
