Collaboration IFC Logiciel CAO -> ALLPLAN

Rechercher dans les commentaires

Search

Thom Toket

· 14 octobre 2016

Comme souvent dans le milieu informatique, le problème semble provenir d'entre la chaise et l'écran, comme en rigole les vendeurs ;-).

Discussion super intéressante. Au passage, nous n'avons pas de problème pour échanger en IFC avec les produits Nemetschek, Archicad ou Allplan, et même Revit.
Une connaissance de tous les softs est utile. Je conseille à Alexis de lire le compendium des allemands :
https://www.allplan.com/campaigns/bim-guideline.html

0

0

Signaler le commentaire

alexis delsaut

· 14 octobre 2016

J'ai déjà rencontré cela dans des pages de programmation web envoyé par email les antivirus enlève ce qu'il ne leur plait pas.

Voila un problème résolue a partager !!!!

0

0

Signaler le commentaire

Mohamed KHETTAB

· 13 octobre 2016

Merci pour l'info! On va la partager dans une autre discussion pour que ce soit utile à tout le monde

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

alors alors alors,
ben je crois qu'on a enfin réussis notre échange sur le petit collectif !
par clé USB, par wetransfer ça marche !!!! HHHOOOUUURRAAA !!!!!!

conclusion : ne pas envoyer d'IFC par mail à notre BE structure ! Sauf si IFC zippé !

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

L'import fonctionne également quand je l'enregistre via clé USB, wetransfer ou fichier compressé. Il n'y a que l'envoi simple par mail qui fait déconner.

Oui merci la hotline, et c'est bien ce que je disais, ca ne vient pas d'Allplan!

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

En conclusion merci la hotline

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Fichier envoyé via wetransfer et sur clé USB pour test, on revient vers vous ! ;-)

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

SOURCE DU PROBLEME TROUVEE :

Je viens d'avoir la hotline de Nemetschek :
Le problème vient de la manière dont Bruno m'a envoyé son fichier IFC !! (par mail)
Preuve : J'ai fais l'essai d'aller chercher ce fichier sur HEXABIM comme vous l'avez fait, et là ca fonctionne, je le récupère sans problème.

Pour le confirmer, il faudrait que Bruno envoie ce fichier par mail à l'un d'entre vous et essaie de l'ouvrir.

Merci à tous pour vos essais.

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

ha oK ! merci pour l'astuce !

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

Solibri IFC optimizer pour régler ce problème d'IFC trop lourd!

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

et une version depuis Archicad 19 vierge mais avec les bibliothèques (menuiseries et objets)

PS : zut, fichier Zip de l'IFC trop lourd !

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

alors, on continue nos pérégrinations !
le fichiers IFC du petit collectif depuis archicad 19 plantait chez Florent .
j'ai donc enregistré mon .pln de ma version 19 en version 18 et ouvert ce nouveau .pln dans la version 18 pour créer un nouvel IFC et là Florent l'ouvre très bien !

donc depuis le version 19 tous le monde l'ouvre sauf Florent .
depuis la version 18, tous le monde l'ouvre et Florent aussi .

donc, j'ai réinitialisé un archicad 19 pour être sûr d'avoir les réglages de base archicad non bidouillés (on sait jamais si une option trainait par là) et copié collé mon petit collectif dedans sans y intégrer aucune bibliothèques :

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

@ Chistophe

Merci, j'ai les même options.

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Bruno m'a envoyer son IFC du collectif R1525 PRO en version Archicad 18 pour essai.

Résultat : je l'importe sans soucis avec Allplan et Solibri.

0

0

Signaler le commentaire

Christophe MAIGNAN

· 13 octobre 2016

Oui j'ai vu ça

Et moi aussi je suis passé à Mendes France

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Le soucis malheureusement est que la personne qui s'occupe d'allplan a appelé nemetscheck pour trouver une solution et qui lui on répondu texto que c'était comme ça et qu'il n'y avait pas de solutions alors que justement l'un des arguments de vente d'ALLPLAN c'est qu'il est OPENBIM.

Attention je rectifie :
Cet appel vers Nemetschek concernait une autre problématique, et j'en ai d'ailleurs conclu en faisant des tests que, peu importe le logiciel, mon constat est le même : Dès qu'un mur multicouche est composé d'une fenêtre ou même une poutre composée d'une réservation, ceux-ci ne sont pas reconnus de la même manière qu'un simple mur ou simple poutre sans réservation, en export/import IFC. (voir pièces jointes)

Et c'est donc à ce sujet que Nemetschek n'avait pas de réponses à me donner. Pas pour l'import/export d'IFC.

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

un petit hors sujet :
Christophe, je vois que nous sommes voisin de 5-6 km ! ;-)

0

0

Signaler le commentaire

Christophe MAIGNAN

· 13 octobre 2016

@ Bruno

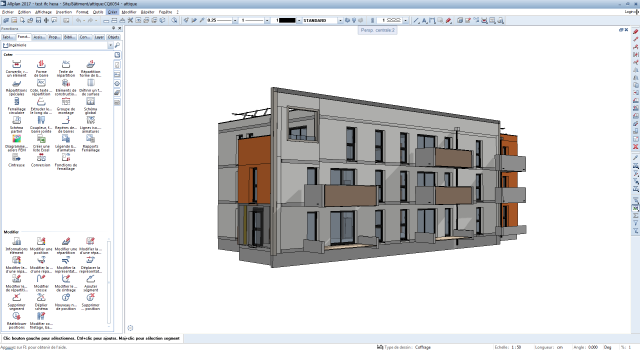

Import du collectif R1525 PRO sans problème avec Allplan 2017 et idem dans Solibri.

@ Florent

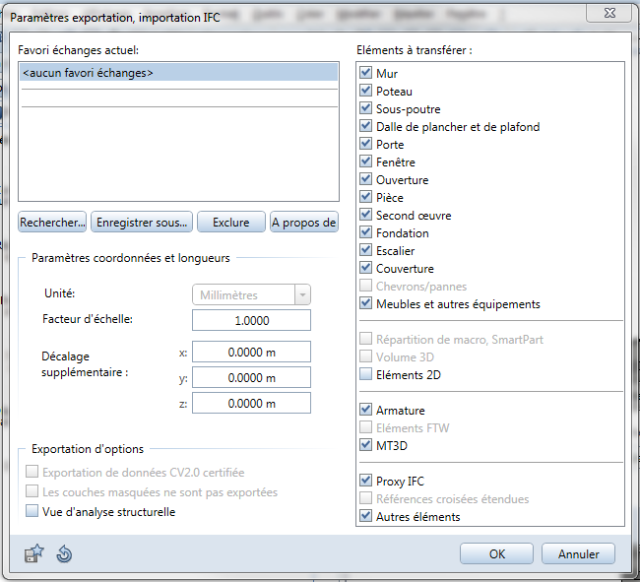

Je te fais une copie des options ifc (je suis resté avec la configuration par défaut)

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

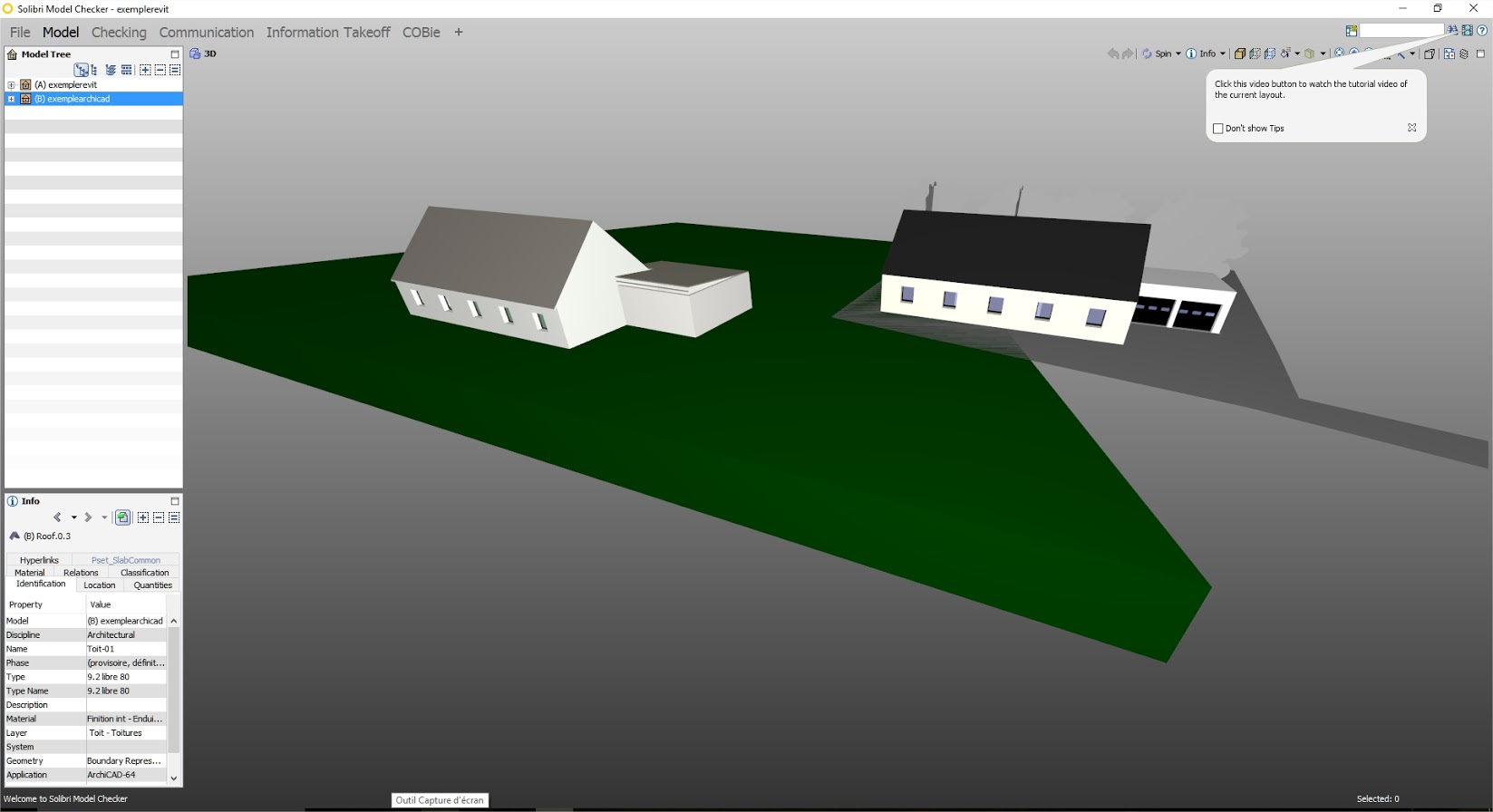

Solibri ouvre l'ensemble des fichiers de ce post sans difficultés (voir capture fédérant les deux modèles concernés).

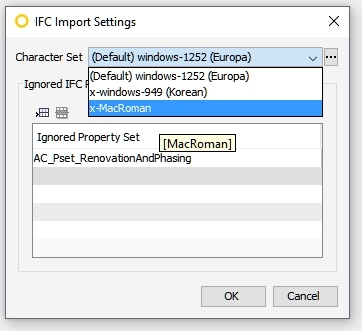

Une piste: vérifiez vos options d'import ifc dans SMV (polices utilisées sur le mac et sur le PC voire capture #2).

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Ce sont les 2 fichiers de Bruno.
Oui c'est très bizarre je ne comprends pas.

Surtout que je viens d'ouvrir les 2 fichiers d'Alexis sans aucun soucis.

0

0

Signaler le commentaire

Benoît VAYSSIERES

· 13 octobre 2016

@ Florent,
Quel est le fichier IFC qui te pose problème? C'est celui du collectif, celui de la maison ou un autre?
J'ai réussi à ouvrir tous ces fichiers avec SOLIBRI sans soucis... C'est quand même bizarre non?

0

0

Signaler le commentaire

alexis delsaut

· 13 octobre 2016

Alexis, peux tu aussi ouvrir l'IFC du petit collectif sur Revit ?
en tout cas merci à vous !

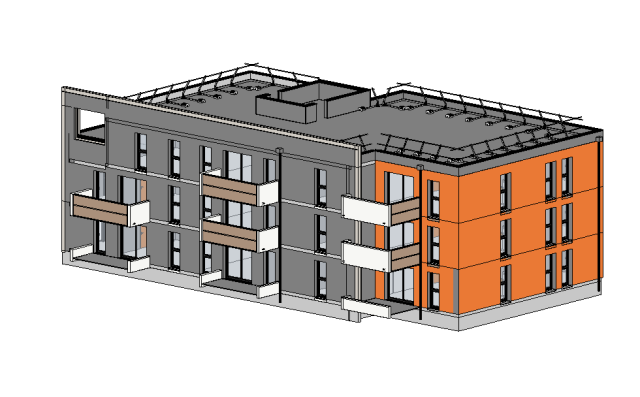

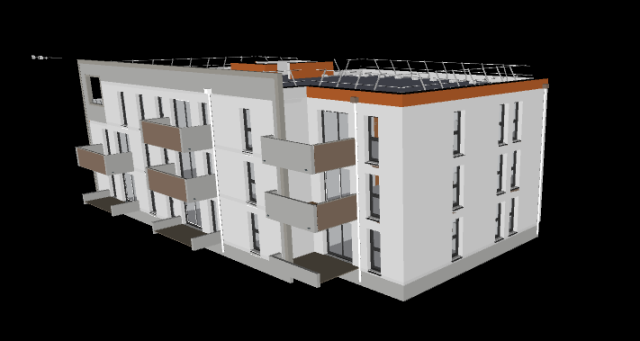

Aucun problème pour la récupération sous revit ou navisworks

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Merci Benoît,
J'ai exactement les mêmes options.

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

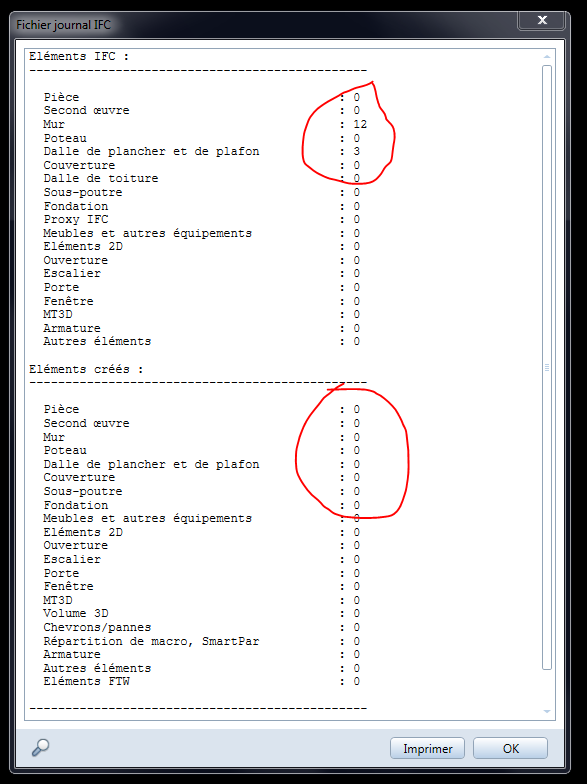

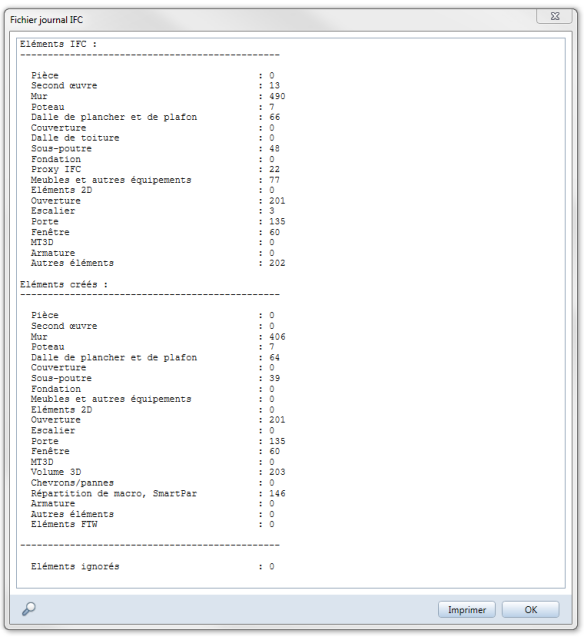

Voici le fichier journal des imports qui déconnent!

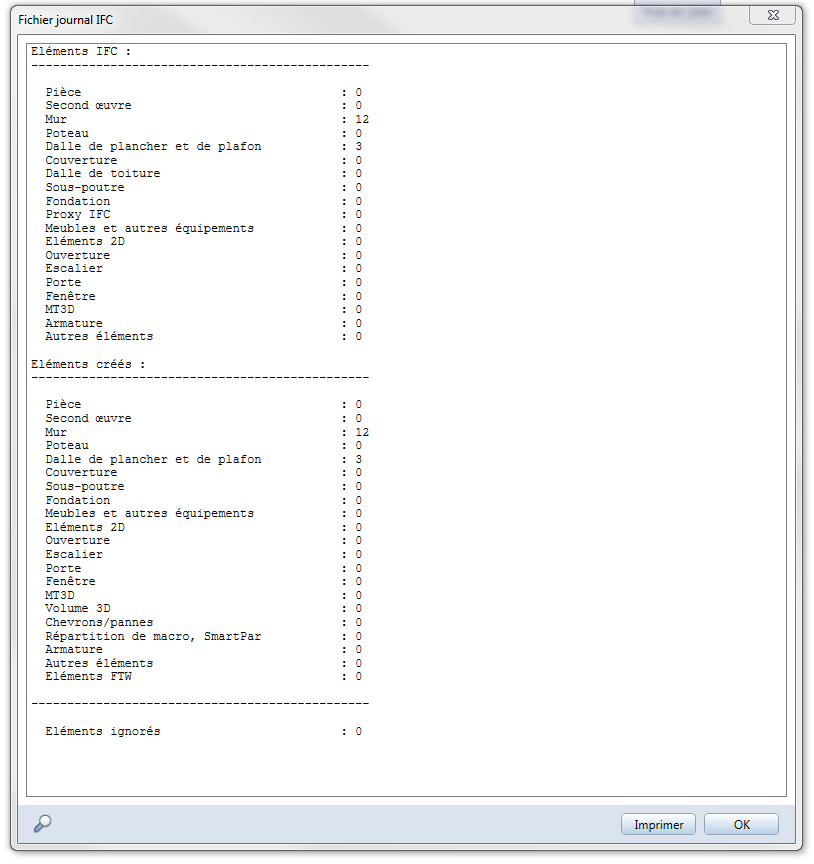

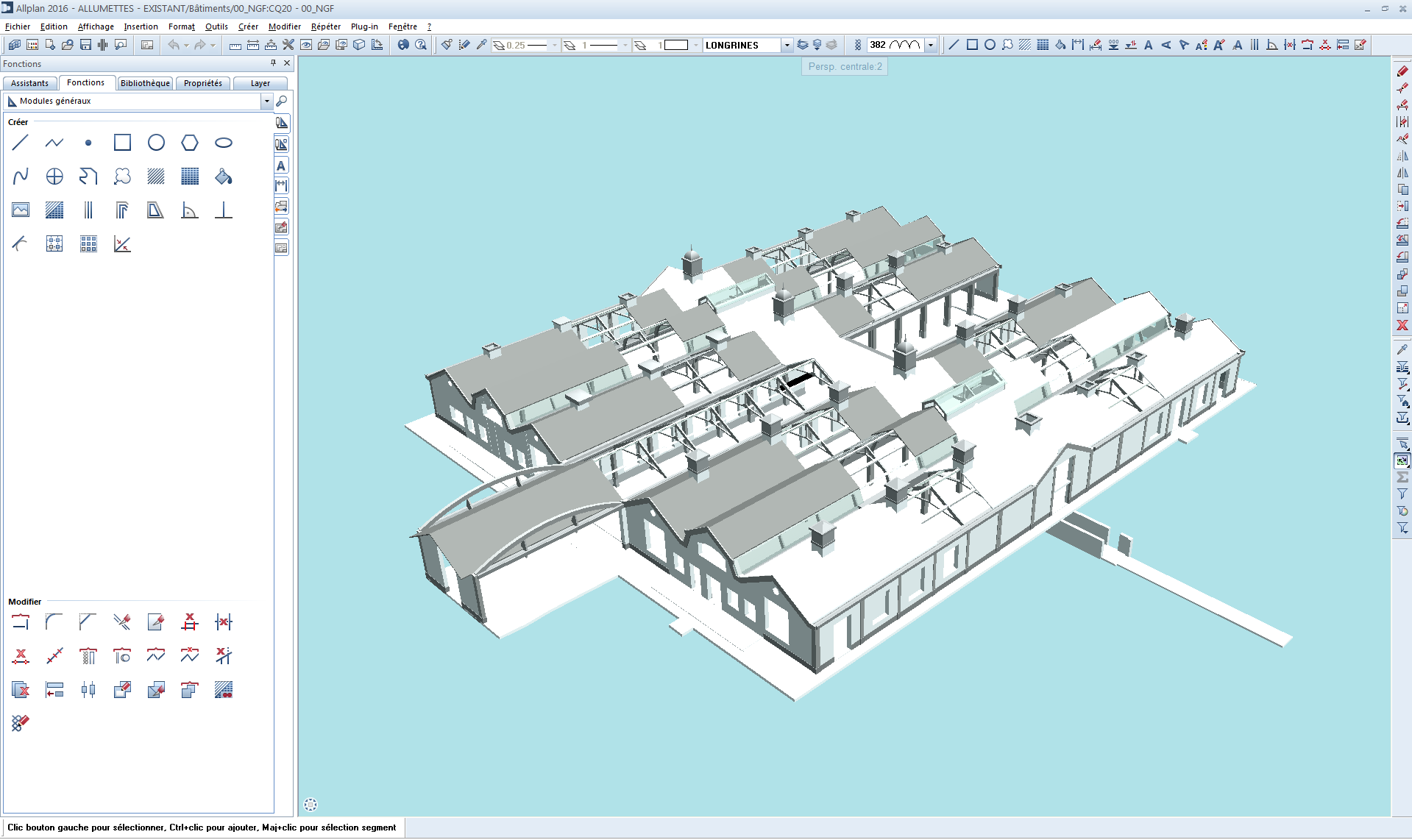

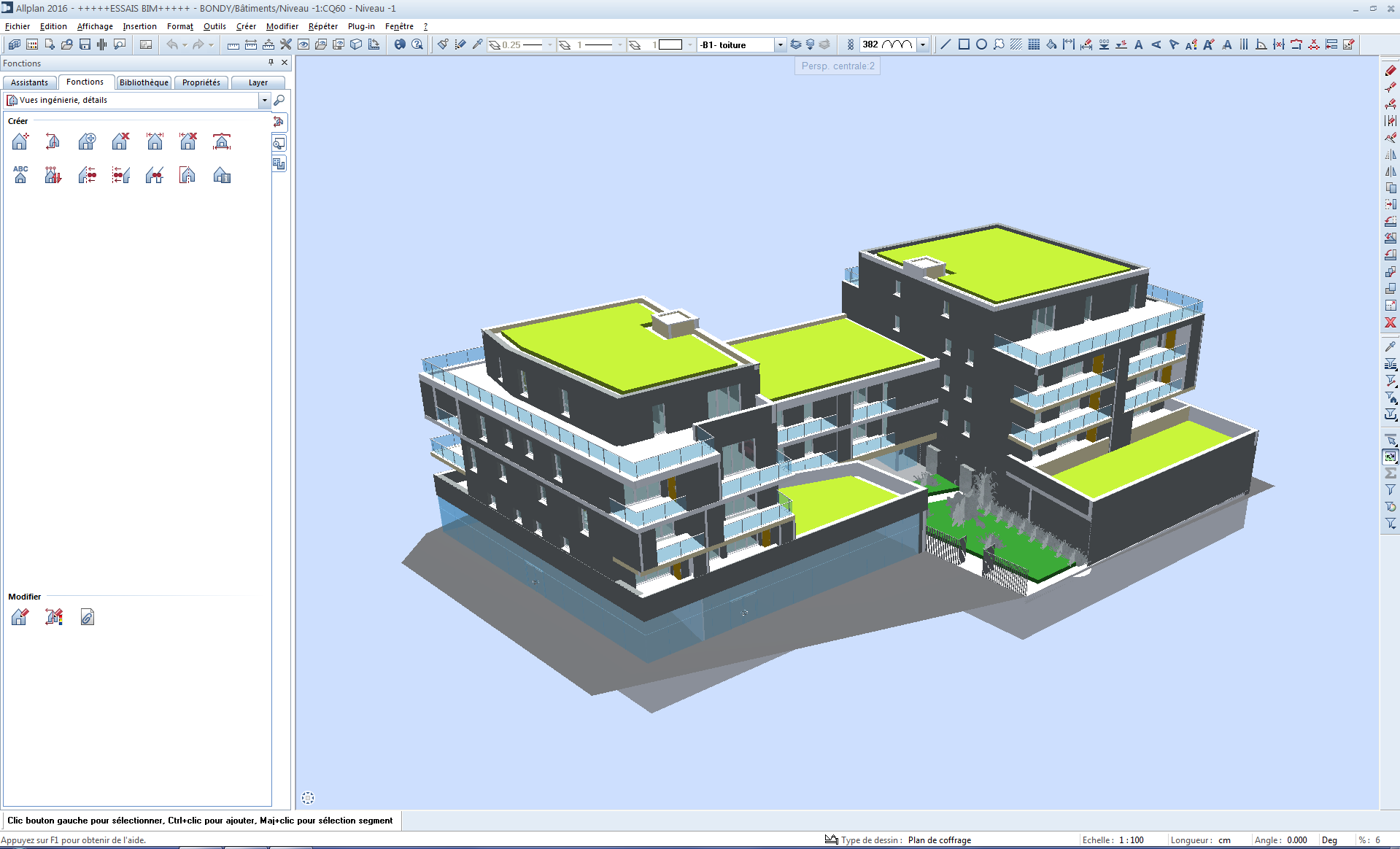

Et 2 captures sur des IFC que j'ai importé sans problème avec Allpan 2016, l'un venant d'Archicad et l'autre de Revit.!!

Champagne pour celui qui trouve la source du problème!!

0

0

Signaler le commentaire

Benoît VAYSSIERES

· 13 octobre 2016

Florent,

Je n'ai pas touché aux options d'import pour faire le test.
En PJ tu trouveras les options d'import que j'ai utilisé avec ALLPLAN en V2016 et V2017

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Christophe, Benoît,

Pouvez-vous m'envoyer une capture de vos options d'import, que je compare. Moi, je n'y ai pas touché puisque j'arrive bien à ouvrir d'autres IFC.

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

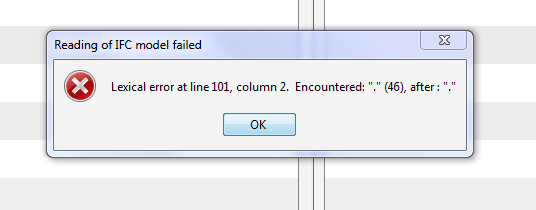

Voici le message d'erreur quand j'essaie d'ouvrir l'IFC avec SOLIBRI (l'IFC qui me pose problème avec Allpan).

Si ca peut aider quelqu'un!

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Là ou cela devient curieux, Solibri sur Mac (mon poste) ouvre très bien aussi mes IFC, mais, sur le poste de Florent, un PC, Solibri ne les ouvre pas ! Un problème de machine pourrait-il rentré en jeux ?

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Merci Benoît !
merci à vous tous !

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

D'après le retour de Gabriel Castel, je vais installer la version 2017.
Je ne vois pas ce que je peux faire de plus, les options d'import étant restreintes sur Allpan.

0

0

Signaler le commentaire

Benoît VAYSSIERES

· 13 octobre 2016

Bruno, Alexis,

J'ai importé vos fichiers Ifc (Les 2 fichiers de Bruno et celui d'Alexis) sans problèmes dans ALLPLAN 2016 et 2017...

Bonne journée

Benoît

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Merci Gabriel pour ton retour !
me voila rassuré de mon côté !
Christophe, peux tu ouvrir l'IFC de mon petit collectif que j'ai posté plus haut s'il te plait pour confirmer ?
et, quelqu'un peut-il l'ouvrir sur la version 2016 d'Allplan ?

Alexis, peux tu aussi ouvrir l'IFC du petit collectif sur Revit ?
en tout cas merci à vous !

0

0

Signaler le commentaire

Christophe MAIGNAN

· 13 octobre 2016

@ Bruno Lerat

Import sans soucis également avec les 3 niveaux.

Christophe

0

0

Signaler le commentaire

Pouriel Florent

· 13 octobre 2016

Bonjour,

Je rectifie : Les IFC en question ne font pas planter ALLPLAN.
Déjà quand j'essaie d'ouvrir ces fichiers dans SOLIBRI model viewer 9.5, j'ai un message d'erreur et il ne l'ouvre pas.

J'ai importé plusieurs IFC venant d'Archicad ou Revit avec la version 2016 et je n'ai eu aucun soucis.

Merci donc de faire l'essai d'import des derniers fichiers IFC de Bruno (ceux qui me posent problème).

Pour finir, je le répète : Cela ne vient pas d'ALLPLAN ! J'arrive très bien à récupérer des IFC (assez lourd même) donc ce n'est ni un problème de formation ni de maîtrise de logiciel ni de matériel.

J'attends vos retours sur les fichiers IFC de Bruno.

Merci.

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

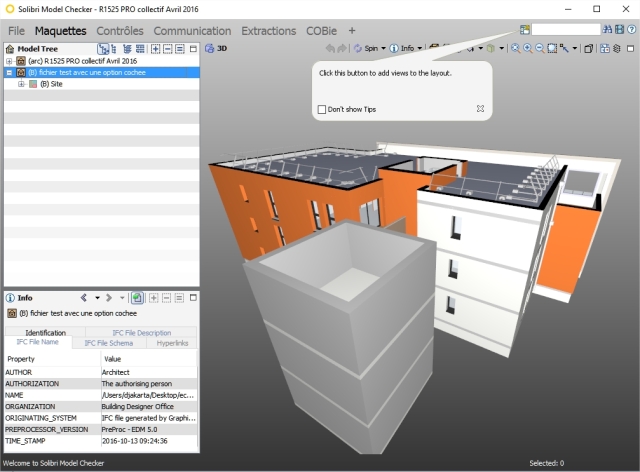

Aucun problème pour le fichier: avec option cochée.
Le petit collectif ne pose pas de problème non plus (voir captures).

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Bonjour Benoît,
je vais te joindre un IFC d'un petit collectif que l'on a en cours et que lui n'arrive pas à ouvrir !
peux tu me dire si toi tu y arrives ? et sur quelle version d'Allplan ? si t es sur la dernière (2017 il me semble) as tu la possibilité de l'ouvrir sur la 2016 ?
merci beaucoup pour ce coup de pouce .

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Benoît VAYSSIERES

· 13 octobre 2016

Bonjour,

Je travaille sur Allplan et je veux bien tester ce fichier IFC qui pose problème.
A ce jour je ne sais pas si il existe une procédure d'échange "exploitable". Mais par contre ,il me semble que les paramètres d'export de l'IFC depuis archicad diffèrent si l'on veut un IFC exploitable sur Allplan ou sur Revit... Généralement (Peut-être pas dans tous les cas évidemment) si Allplan n'arrive pas à importer un fichier IFC, il y a de grande chance que cela proviennent des paramètres d'export du logiciel source de l'IFC.
C'est juste un piste de réflexion car comme l'a indiqué Gabriel il y a bien des facteurs qui peuvent être lié à ce plantage.

Bonne journée

Benoît

0

0

Signaler le commentaire

LERAT Bruno

· 13 octobre 2016

Bonjour à tous,
Salut Alexis,
je me joins à la discussion car nous sommes dans le même cas que Alexis (avec qui nous allons travaillé) qui a se soucis cité ! Je créé mes IFC depuis Archicad et impossible de les ouvrir sur Allplan (version 2016) !

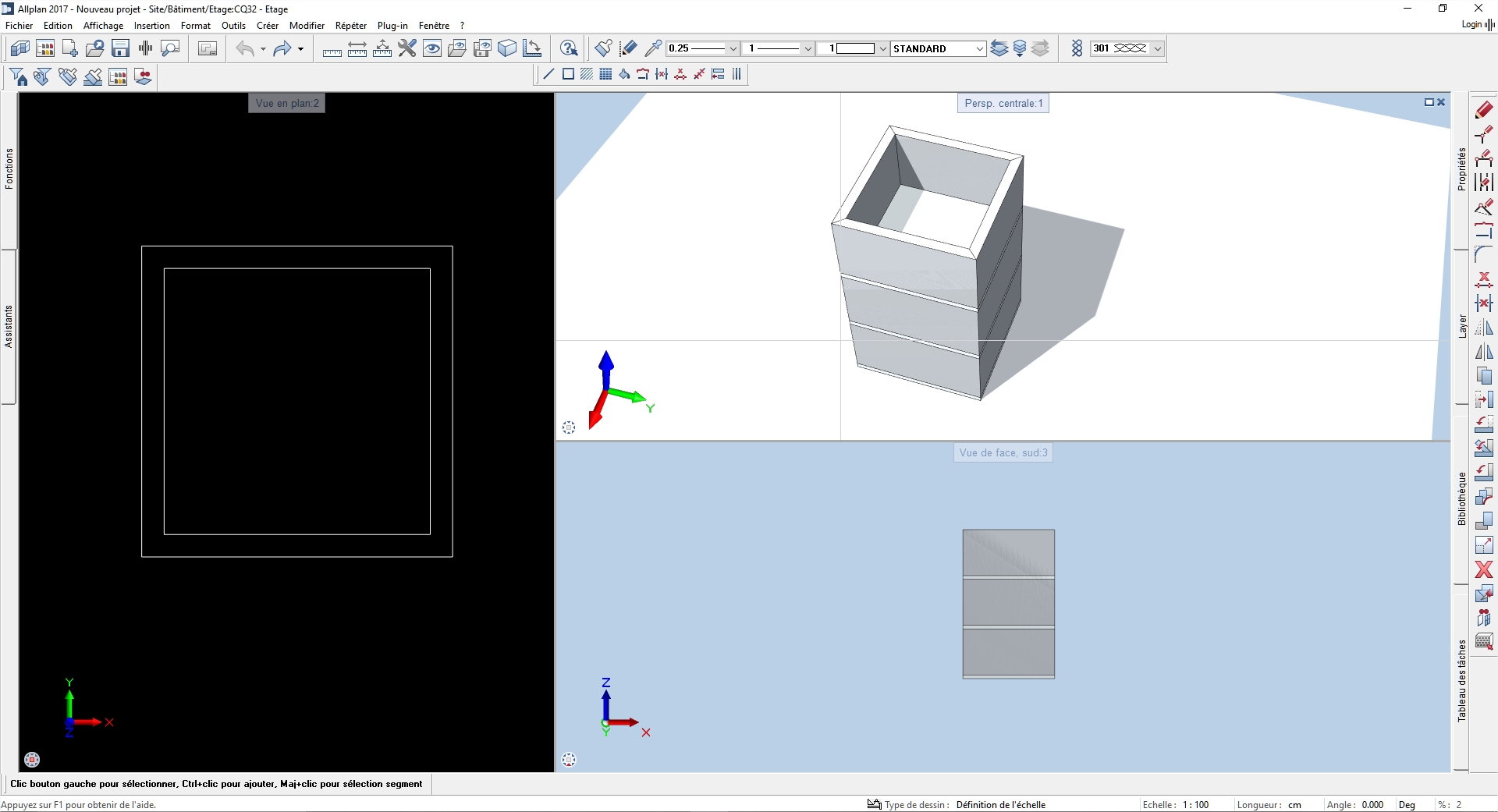

On a aussi essayé sur 3 étages, 4 murs une dalle par étage, rien, pas d'échange possible !
par contre, sur un seul et unique étage, avec une dalle et 4 murs, ça marche !
voila l'IFC sur 3 étages, pouvez vous me dire si vous y arrivé ?

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

alexis delsaut

· 13 octobre 2016

Merci de vos réponses cela prouve bien que ceci est du a un manque de formation ou de maîtrise du logiciel.

Il est aussi indispensable de mettre a jour son logiciel quelque soit les éditeurs afin d'avoir une solution autour d'un process BIM.

J'ai déjà pour information récupéré un IFC provenant d'ALLPLAN et tous se passe bien lors de l'import dans REVIT ou ARCHICAD.

En tous cas merci d'avoir répondu et d'avoir utilisé un peu de votre temps.

0

0

Signaler le commentaire

Christophe MAIGNAN

· 13 octobre 2016

Bonjour,

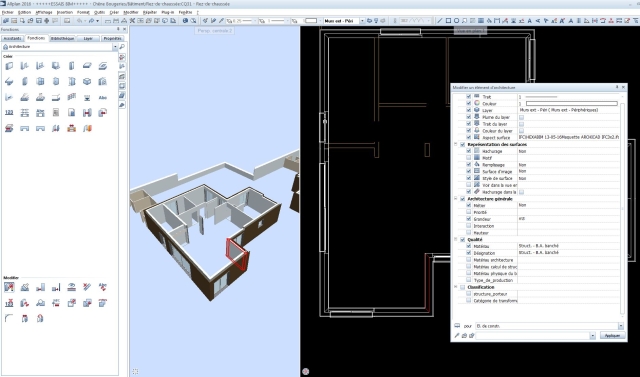

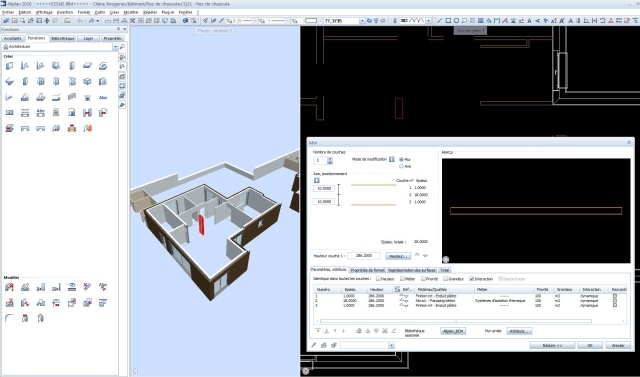

J'ai téléchargé puis importé vos 2 modèles dans Allplan (2017-0-3).
Aucun soucis à l'import, la structure de bâtiment est bien reportée.

Quelques textures ne sont pas appliquées dans Allplan depuis la maquette ArchiCAD.

Christophe

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

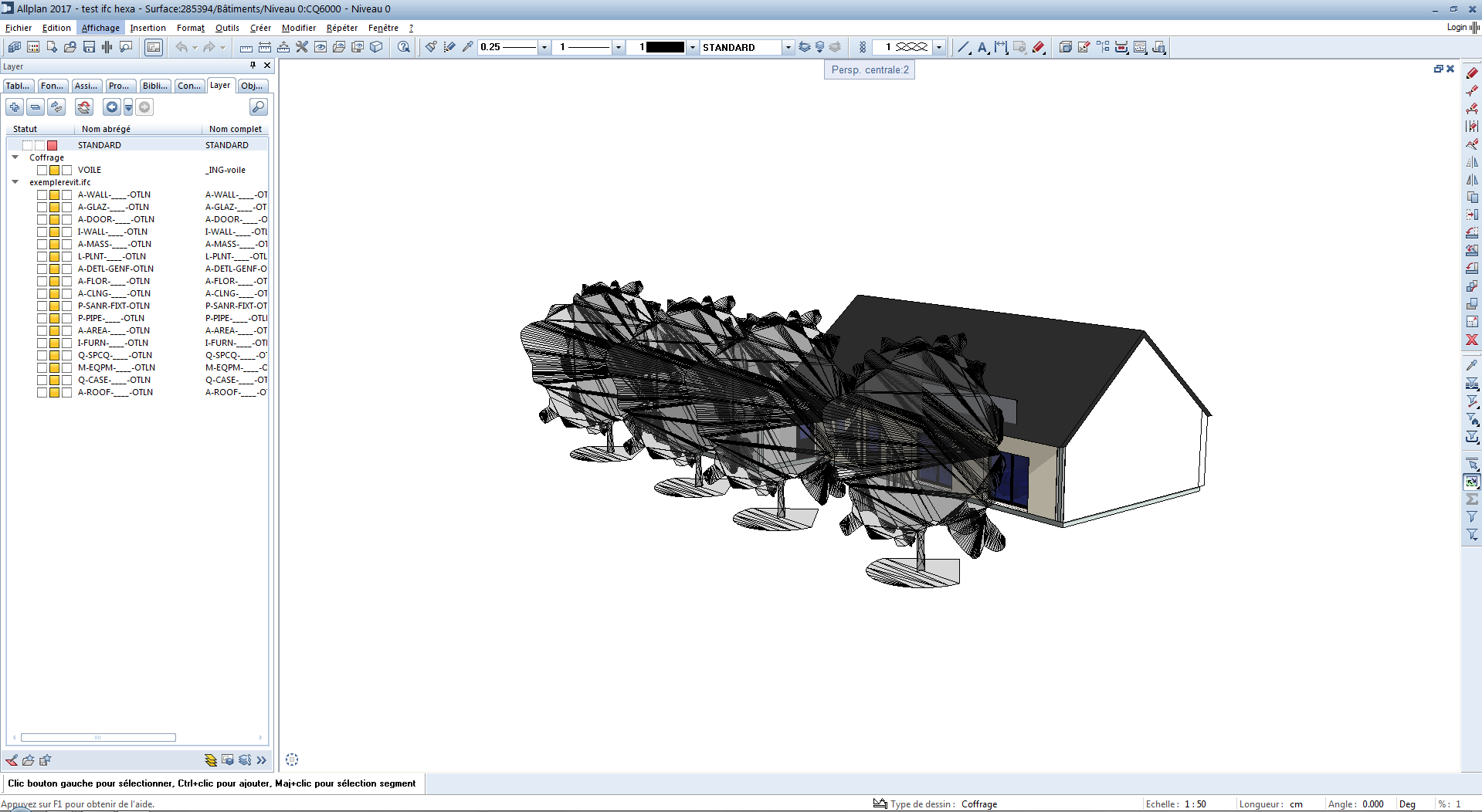

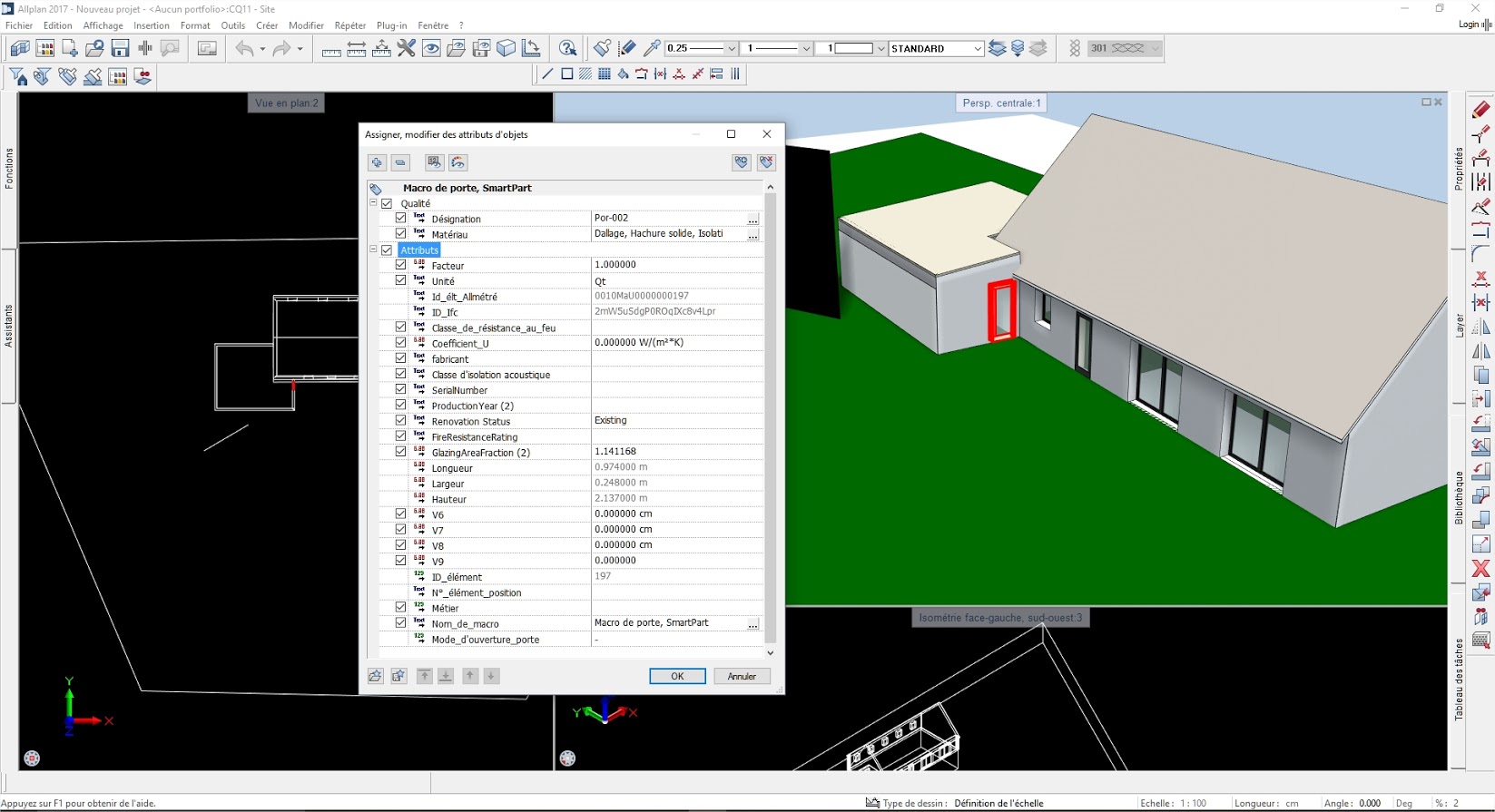

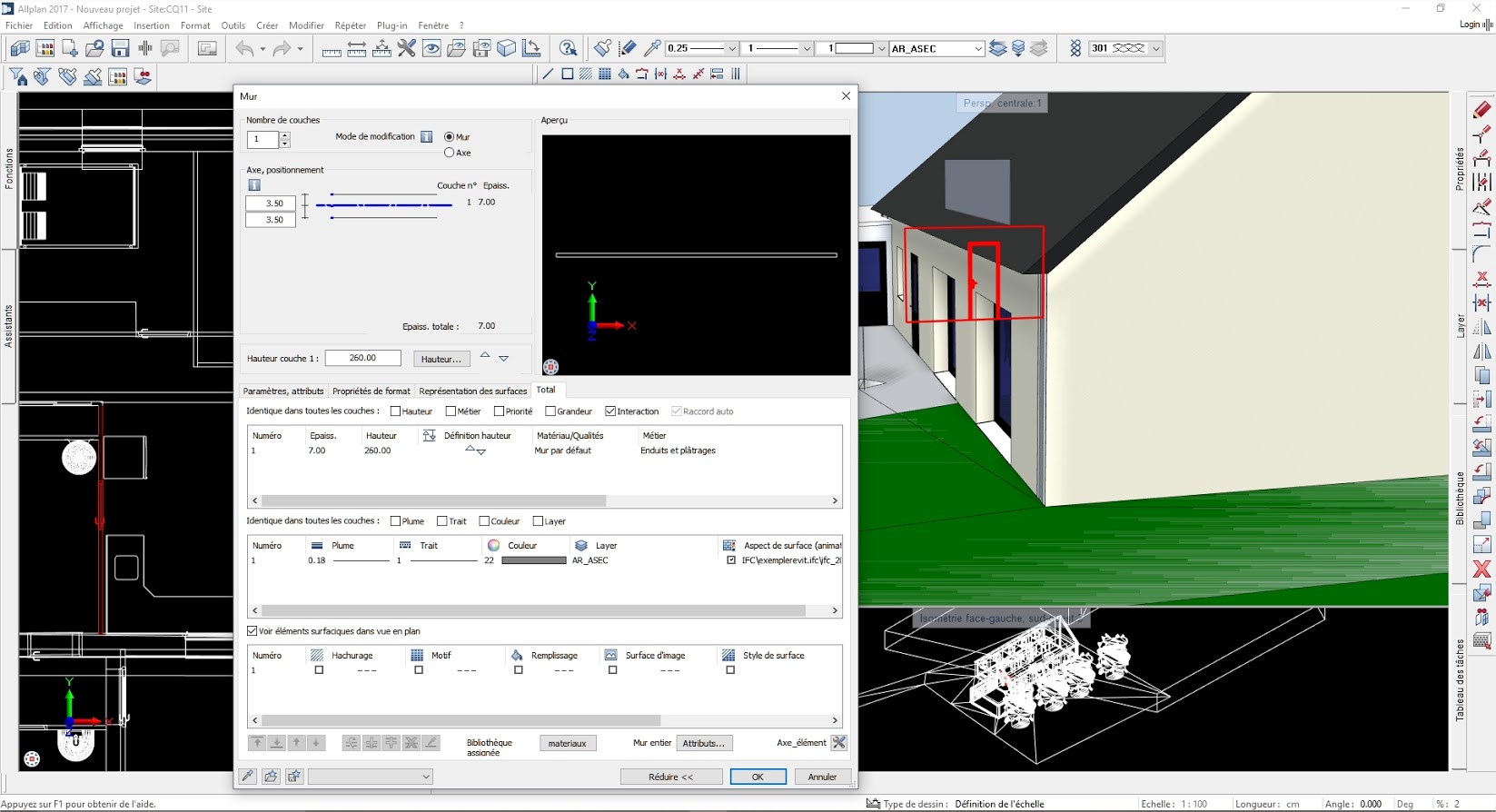

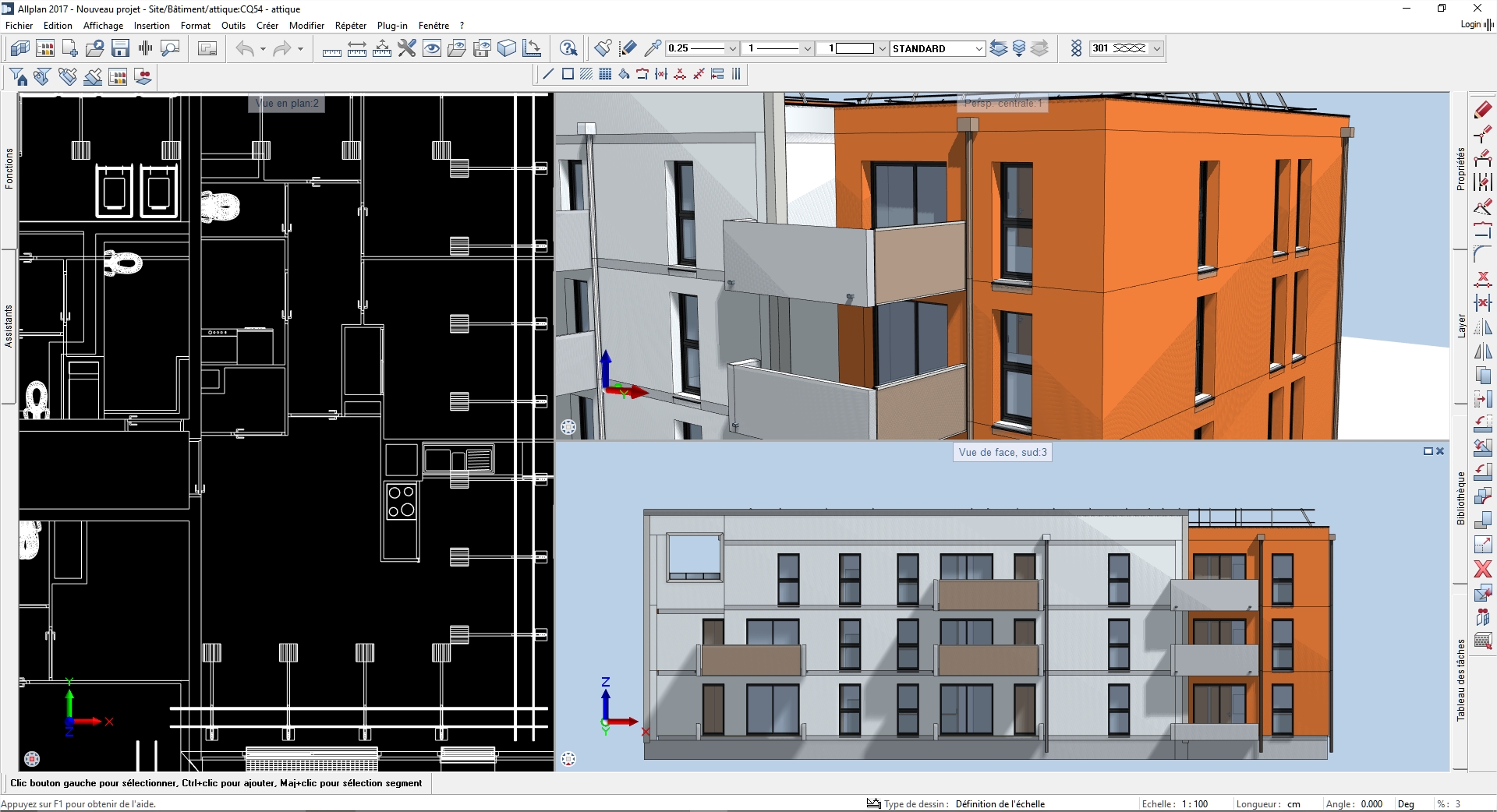

Aucun soucis d'ouverture des 2 fichiers dans ALLPLAN 2017 (voir capture).

https://drive.google.com/open?id=0By4TTgjdNs7LV19CbF9SdTFNcWM
https://drive.google.com/open?id=0By4TTgjdNs7LRWdwY2MxRm11Zms
https://drive.google.com/open?id=0By4TTgjdNs7LVXdNQm40YzRHTGM

0

0

Signaler le commentaire

alexis delsaut

· 13 octobre 2016

Pas de soucis je vais vous en faire 2, l'un provenant de Revit et l'autre Provenant d'archicad.
Sinon je suis tout a fait d'accord avec vous que cela peut provenir du matériel ou du logiciel. Le soucis malheureusement est que la personne qui s'occupe d'allplan a appelé nemetscheck pour trouver une solution et qui lui on répondu texto que c'était comme ça et qu'il n'y avait pas de solutions alors que justement l'un des arguments de vente d'ALLPLAN c'est qu'il est OPENBIM.

Le fichier contient une petite maison toute simple fait sous archicad et revit. C'est de l'IFC 2x3 simple sans réglage au préalable, mon but premier est justement de trouver un réglage sous REVIT et Archicad pour que cela fonctionne sous ALLPLAN car le but du BIM est de pouvoir travailler ensemble quelque soit le logiciel utilisé.

Merci d'avance pour ces échanges qui pourrait a terme prouver a tous que l'on peut travailler en mode collaboratif quelque soit le logiciel.

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Gabriel CASTEL

· 13 octobre 2016

Bonjour,

Difficile d'apporter une réponse sans pouvoir identifier la problématique.
Le plantage peut être lié à plusieurs facteurs, y compris matériels.
Avez-vous la possibilité de me faire parvenir l'IFC pour analyse?

0
