Bonjour,

Est-il possible de créer (dans Revit) des cotes d'élévation ayant pour origine une surface topographique ?

Merci d'avance.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Salut,

C'est à dire?

GAëtan
  1. il y a plus d'un mois
  2. HEXABIM
  3. # 1
Réponse acceptée Pending Moderation
0
Votes
Annuler
Dans Revit, il est possible de créer une cote d'élévation dont l'origine est soit le point de topographie, soit le point de base, soit l'origine interne du projet. Pour le point que l'on souhaite annoter, est-il possible d'avoir comme origine la projection verticale de ce point sur une surface surface topographique ?

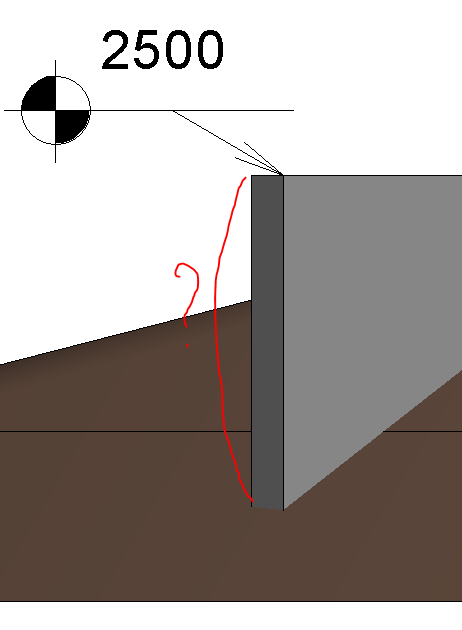

Par exemple, sur l'image ci-joint, le point est à 2m50 du niveau, mais je souhaite avoir son altimétrie par rapport à la surface topo. Comment faire?
Pièces jointes
  1. il y a plus d'un mois
  2. HEXABIM
  3. # 2
Réponse acceptée Pending Moderation
0
Votes
Annuler
Pas possible à ma connaissance.

Si c'est juste pour connaitre le valeur, tu peux faire une coupe (au droit d'une peau ou à l'axe) et mesurer à la volée avec l'outil de mesure de Revit. Il faut être conscient du coup de l’imprécision. Mais bon la précision d'une surface topo dans Revit ...

Si c'est pour extraire une vue, tu peux faire deux cotes d'élévation: haut du voile et surface topo au niveau de l'intersection. La personne qui lira devra faire l'effort de la soustraction.
  1. il y a plus d'un mois
  2. HEXABIM
  3. # 3
Réponse acceptée Pending Moderation
0
Votes
Annuler
oui possible ,1erment vous pouvez caler le levé topographique de façon que tu auras les coordonnés réel du projet ,ensuite tu met le mur en dessus du terrain ,enfin tu cote les points désirés .(annotation)
