Créer un plan 2D depuis Navisworks

Je faisais ca dans le temps (vue Ortho sur fond blanc -> export en fichier image -> Import dans Illustrator pour retracer les ligne en "spline" -> import dans AutoCAD ou Rhino puis detection des splines pour les convertir en polyline) mais le process est fastitidieux...

Je prefere utiliser les fichiers de base et les lies a Revit ou AutoCAD directement mais c'est egalement long. iConstrut (et surtout la version 2017) est en effet utilisable pour l'export de DWF de meilleur qualite

Ce que l'on fait maintenant cest convaincre les chefs de chantier que la maquette sur leur iPad (dans 360 Glue ou BIMAnywhere), c'est la meme chose que le plan 2D (qui n'est pas mis a jour aussi rapidement que la maquette) qui est stockee sur un projet Bluebeam, aussi accessible sur leur iPad... plus facile a dire qu'a faire vous me direz mais les resultats sont la.
Navisworks est utilise pour produire des "rapports de constructibilite" en format PDF pour expliquer les details et on a des ordinateurs sur le chantier utilises pour regarder la maquette 3D "live" (tres demandee par les ouvriers!)

Je trouve Navisworks peu adapte a la 2D et utilize AutoCAD (plutot que Revit d'ailleurs) quand il s'agit de faire des plans 2D.

Je pense que nous sommes confronté au même problème: apporter tout l'intérêt d'un logiciel comme Navisworks aux conducteurs de travaux tout en faisant toujours des plans 2D de synthèse parce que ça rassure et parce que le plan papier reste aujourd'hui le seul livrable valable en cas de désaccord...
A quand un .nwd signé numériquement?

En attendant, je fais mes assemblages sur Revit de manière à sortir des plans. le rendu est d'ailleurs plutôt pas mal.Mais ça demande du temps beaucoup de temps, notamment quand il faut travailler avec des IFC.

Bonjour François,

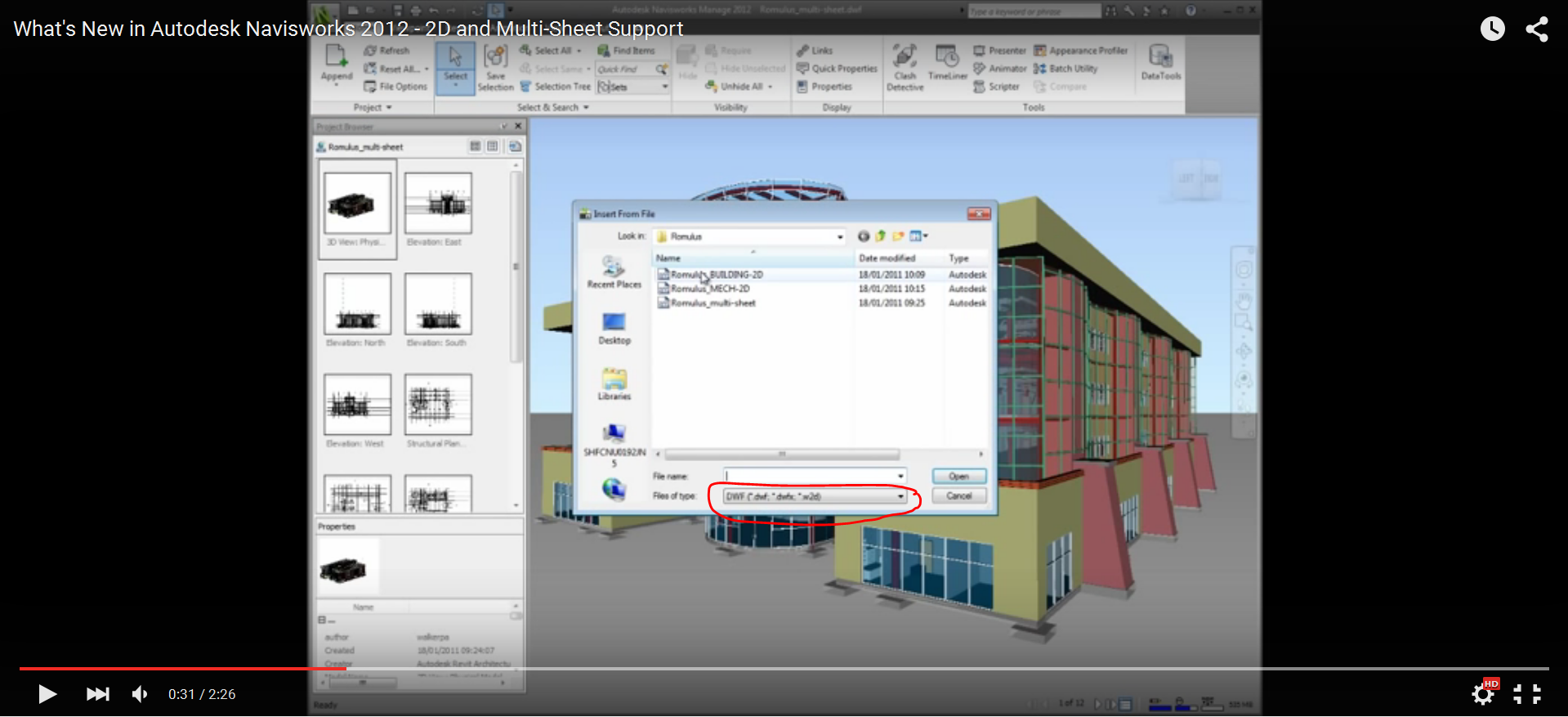

Je rencontre un soucis similaire... Je fais un métier de coordination. Je souhaite intégrer dans mon modèle Navisworks les feuilles qui sont contenues dans les maquettes d'origine. (Pourquoi ? Pour mettre à dispo ces infos 2D à mes chefs de projets qui n'ont pas accès à la maquette Revit mais qui ont accès à Navisworks...). Basiquement, Navisworks ne digère pas ces feuilles.

Je me posais la question : si tu publies les feuilles des maquettes d'origine en DWF, y-a-t-il la possibilité de les intégrer au modèle Navisworks (géoréférencées ? en x,y,z ?) et de les mettre à jour au fur et à mesure des rendus de projet.

Je suivrai avec attention les évolutions de ton topic

Bonjour à tous, Pour info, quelques retours (en anglais) sur la question issues du Navisworks User Group sur Linkedin : [u] Sean Zook R.A:[/u] Sort of, yes, you can create model views that look very much like drawings. Use the ortho camera. Top view. White background. Use wireframe or hidden line view mode. Cut one or more sections to create a drawing slice. Print to pdf or save a view. You can not print to a scale though. [u]Shawn Weir :[/u] Hi Francois, Our iConstruct Dev Team is currently working on this feature, we should have a beta version ready soon so let us know if you would like to try out. Shawn [u]Simon Boyd :[/u] Yes this is a great quick solution and can be automated a lot using the Audit tools to auto generate viewpoints from different angles, with varied visibility and coloring options, including MTO's of what is visible in the view. Great for quickly creating work packs, reports, status visulisations, and combined with overnight BIM-Flow routines you have a up to date model to use each day, with an option to create PDF and Excel reports for users, Also export selected cropped models with optimized hierarchy, grouping and naming to using the 'Reconstruct' module. Making models easily available to all using the Free viewer, Navisworks freedom. As Navisworks is a vector based environment and the image is captured from a raster 'bitmap' screen, we only have the pixel resolution available on screen to use. It is possible to render out in more detail using the in-built Navis/ Autodesk render engine but lighting affects may look funny within a line drawing environment, however, it would give you more pixels. In future we may explore the option of using the Cartesian coordinates of nominated snap points to define vector geometry but for now you are stuck with a pixel output, that can be easily read directly back into native CAD applications with editable lines, paths text etc, unless scanned and auto traced first, but that give varying results depending on quality of input images. The iConstruct dimension tool will help making mark ups from your navis model, and with report designer you can add logos, tables, and data to your reports. Note that viewpoint reports and screen grabs will be at viewpoint resolution, so hiding extra panels, going into full screen mode (F11), and zooming in as close as possible will give you best results. Having a 4K or larger monitor/s will give you more pixels in your screen grab or viewpoint export than with a normal HD monitor so this is a good way to get more resolution in your image. When in Orthographic mode you can zoom in and freely pan around without perspective changing, this means you can zoom in, screen grab, paste into Photoshop or other editor and keep layering different screen grabs after panning around. Be aware you final out out as a pixel based (Bitmap/jpeg/tiff) image (possibly in a pdf container) Play around with compression options and color modes, as its easy to save it with too much compression and ruin your image. Be careful with scaling on drawings from screen grabs. You can save viewpoints and export them to xml when you have them perfect, you can then reload them into your new model and not have to set them all up again each time. Good luck.. let us know how you go!
