Dynamo - Affichage en mode 3D non disponible

Denis MARETTE

6 octobre 2020

3.12K

Bonjour,

Je fais mes premiers pas sur Dynamo en me guidant sur ce qui est disponible sur Dynamobim.

Il y a un élément sur lequel je bute bêtement : Je visualise bien le graphe et ses nœuds. Mais je n'arrive pas sur mes tous premiers exemples à afficher l'équivalent en mode 3D.

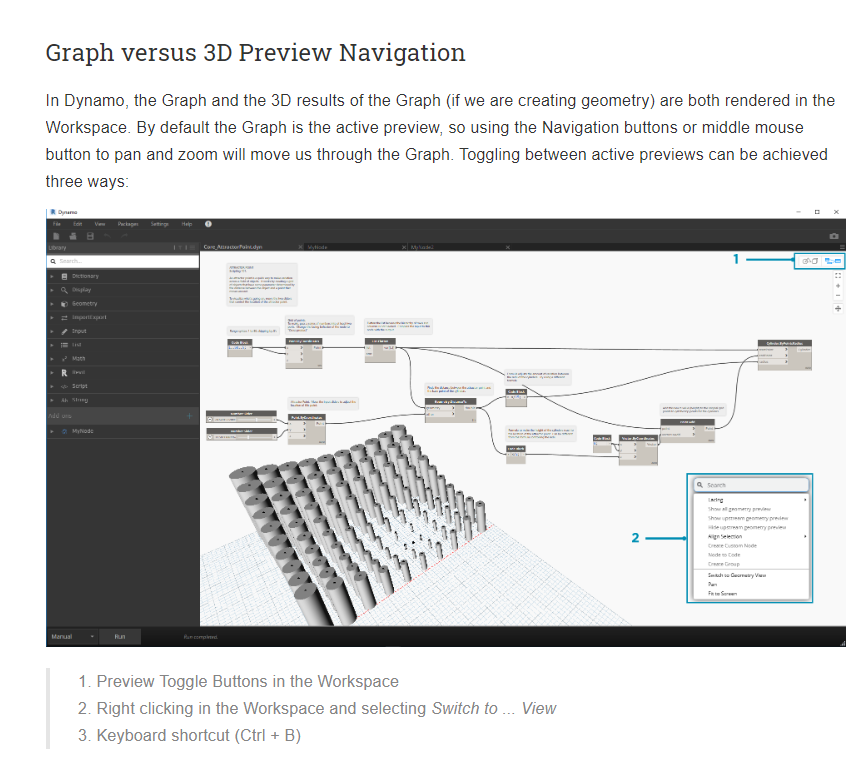

J'ai essayé les différentes techniques décrites dans la copie écran ci-dessous. Mais rien n'y fait.

Mais, quelque soit l'une des 3 techniques employées, j'ai le sentiment que l'affichage 3D n'est pas disponible dans mon contexte/environnement. Par exemple, pour l'option 1, je ne vois pas l'icône indiqué.

Avez-vous rencontré ce type de problème ?

Désolé pour cette question de béotien. Merci d'avance.

Photos

Solutions en Automatisation

WiseBIM AI

MOD Prefab Check

Ze’Diag

Design File Batch Runner

AutoInsulate

Maestro

Réponses

Denis MARETTE

· 7 octobre 2020

A priori, il s'agit bien d'un problème de versions entre REVIT et DYNAMO.

Car, quand on installe la dernière version standalone de Dynamo qui est en 2.8 (contrairement à celle en 2.3 qui est incluse avec l'installation de la version 2020 de REVIT), ce problème disparaît.

Reste maintenant à faire en sorte que la version appelée depuis REVIT pointe sur la "bonne" version de DYNAMO.

Raphaël Blaiteau

· 7 octobre 2020

En effet, L'Aperçu en arrière-plan par défaut devrais être coché.
Après il est vrais que j'utilise encore Dynamo 1.3 pour Revit 2019 et que je ne maitrise pas l'interface de Dynamo 2.3. Mais il serait étonnant qu'ils changent la logique d'affichage.

Denis MARETTE

· 7 octobre 2020

Merci @Raphaël de votre aide.

Mon script est très basique et correspond au tout premier exemple dans l'apprentissage de Dynamo (Cf PJ).

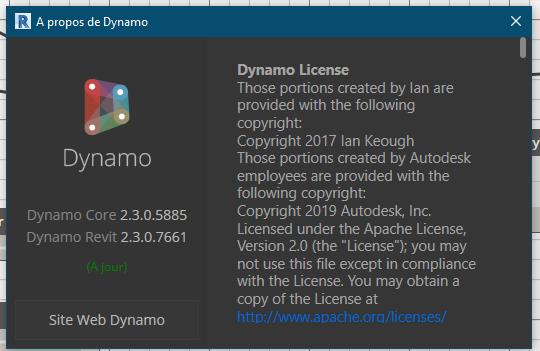

Ma version de Dynamo

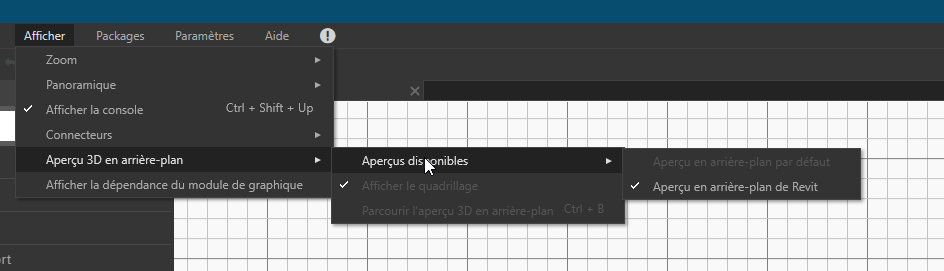

Mon affichage 3D (Je soupçonne que cela vienne de là ?)

Téléchargement: Télécharger le fichier attaché

Raphaël Blaiteau

· 7 octobre 2020

Bonjour,

Sur Dynamo, l'affichage
Je vais vous poser plusieurs question pour mieux comprendre votre problématique.

- Pouvez vous nous transmettre un exemple de script dynamo sur le quel l'affichage 3D ne fonctionne pas ?
- Quel est votre version de dynamo (accessible via Aide > A propos .. ) ?
- Avez vous vérifier que l'affichage 3D est actif (dans Afficher > Aperçus 3D en arrière-plan > Aperçus disponibles > Aperçus en arrière-plan) ?

Cordialement
Raphaël
