Echange fichier IFC - ARCHICAD vers ALLPLAN
PF
Pouriel Florent
15 octobre 2015
8242 0 3 0
Bonjour,

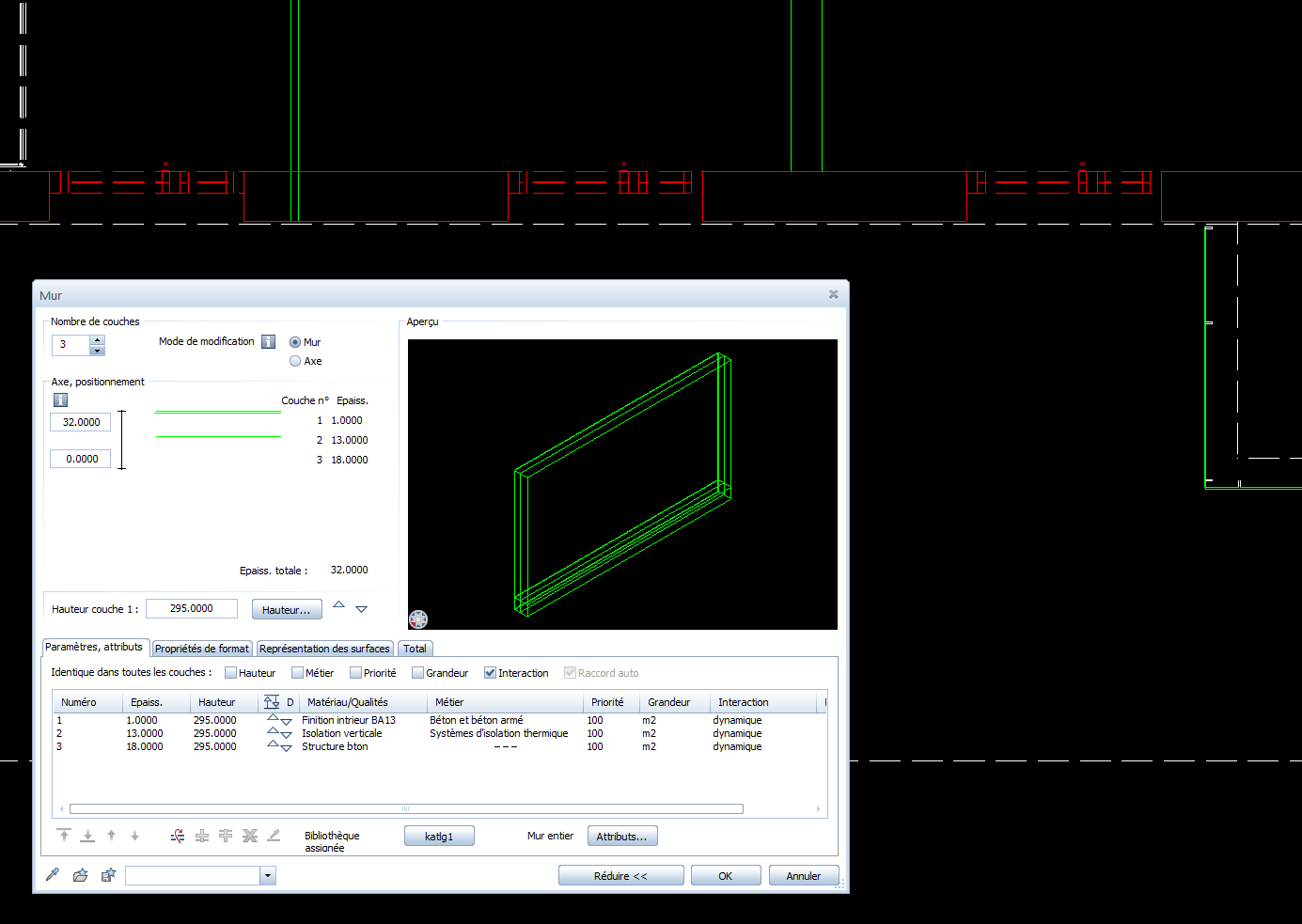

J'utilise le logiciel ALLPLAN. Lorsque j'importe un fichier IFC enregistré depuis ARCHICAD, je ne vois pas apparaître les différentes composants d'un mur. Pourtant si je vais voir le détail de ce mur, je vois bien ces composants créés. (Voir pièce jointe)
Je n'ai pas beaucoup d'options de paramétrage d'import d'IFC sur ALLPLAN. Il y en a beaucoup plus sur ARCHICAD.
Quelqu'un a-t-il déjà eu ce cas et trouver une solution?
Merci d'avance.
Images
Réponses
Bonjour,
Cela dépend peut-être du type de dessin utilisé dans Allplan ?
Cela dépend peut-être du type de dessin utilisé dans Allplan ?
NS
Je ne pense pas car je les ai tous essayé.
PF
Bonjour, je ne sais pas si cela ne dépend pas de la version de l'IFC, renseignez-vous sur ce point.
AS
Parfois un nom de fichier trop long peut poser probleme .
Peut être faut-il le renommer en version courte ?
Peut être faut-il le renommer en version courte ?
NS
Oui j'ai entendu parler de ce problème de nom de fichier.
J'ai donc raccourci le nom mais cela n'a rien changé.
J'ai donc raccourci le nom mais cela n'a rien changé.
PF
mais le probleme est-il visuel ?
Vous avez fait des vues en plans dérivées du modele ? Il y a des options dans les vues pour aficher ou non les lignes de contact par exemple .
Vous avez fait des vues en plans dérivées du modele ? Il y a des options dans les vues pour aficher ou non les lignes de contact par exemple .
NS
Oui c'est visuel. Je devrais distinguer les différentes couches comme quand j'importe un fichier dwg.
Où se trouve les options pour afficher ou non les lignes de contact? Merci.
Où se trouve les options pour afficher ou non les lignes de contact? Merci.
PF
Il faut dans un premier temps créer des coupes associatives pour en tirer une vue en plan.

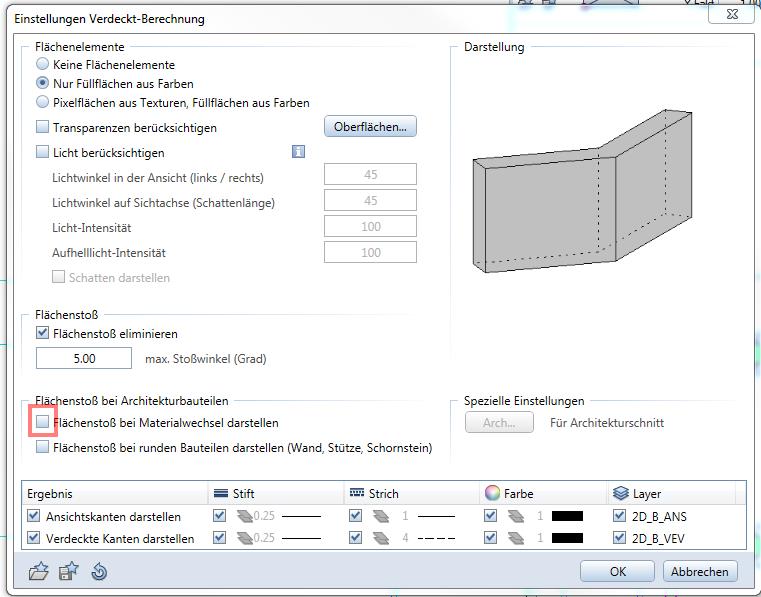

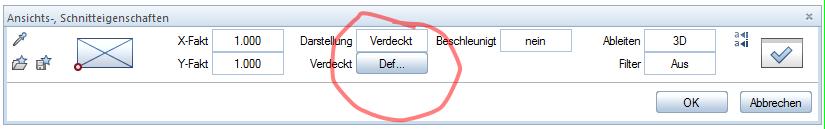

Ensuite il faut vérifier les options de la vue : (voir PJ)
Ensuite il faut vérifier les options de la vue : (voir PJ)
NS
