Etiquette combinée : HSP et NGF sur REVIT 2017
AA
Assiyate Alieva
10 novembre 2017
10247 0 5 0
Bonjour,

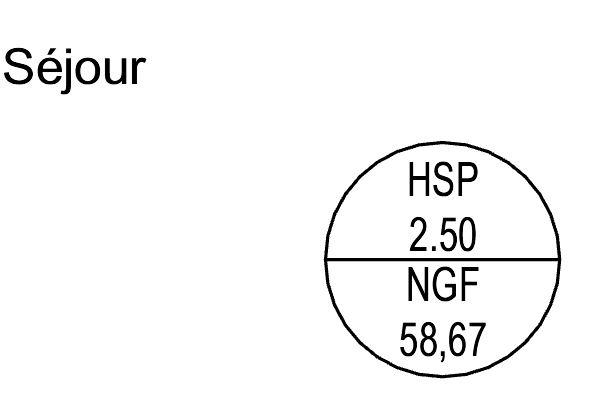

De quelle façon pourrait-on faire une étiquette qui montrerait la HSP de la piece et au même temps le NGF sur REVIT 2017? Ci-joint le résultat attendu.
Merci d'avance pour toute suggestion.
De quelle façon pourrait-on faire une étiquette qui montrerait la HSP de la piece et au même temps le NGF sur REVIT 2017? Ci-joint le résultat attendu.
Merci d'avance pour toute suggestion.
Images
Réponses
Bonjour
Sur quel logiciel ?
Sur quel logiciel ?
MS
Bonjour,

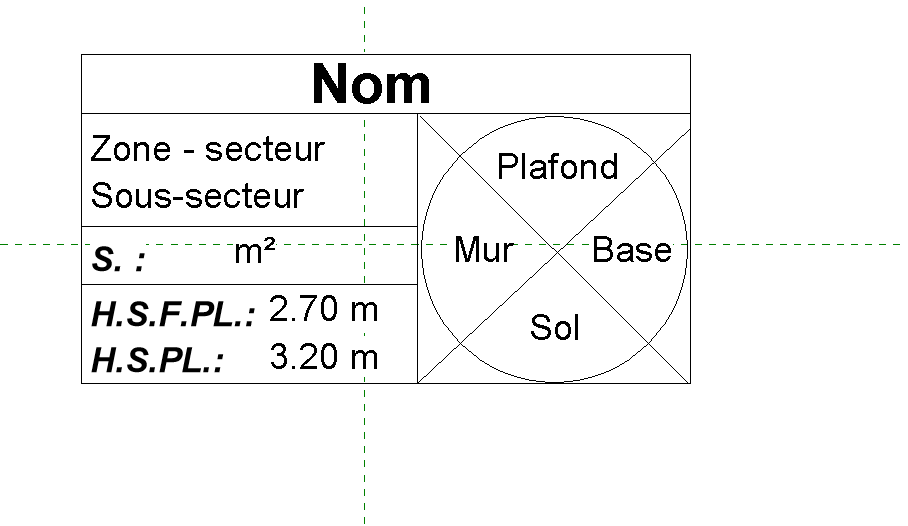

Faire une étiquette de dalle (voir PJ)
Après il vous suffit juste de rajouter les textes (HSP /NGF)
Cdt,
Faire une étiquette de dalle (voir PJ)
Après il vous suffit juste de rajouter les textes (HSP /NGF)
Cdt,
AA
AA
Sur revit 2017 ça devrait marcher
AA
Akli AM Bonjour et merci de votre réponse.

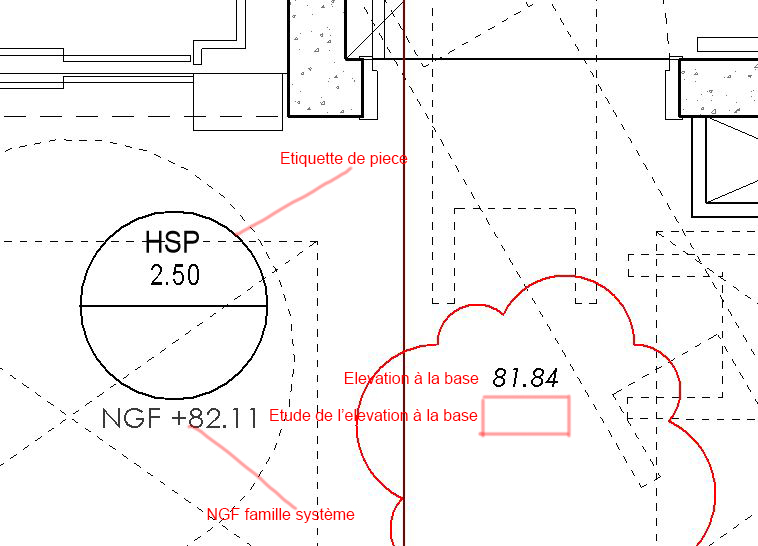

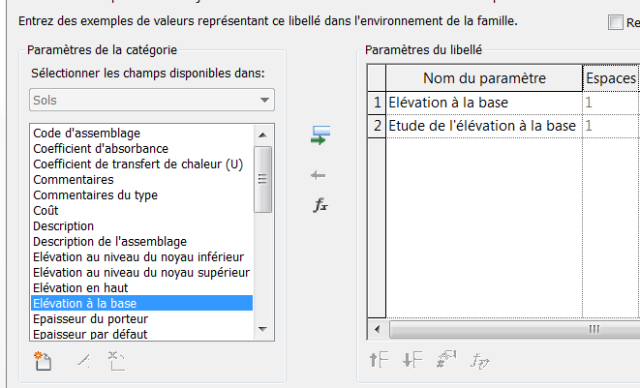

Y aurait-il des réglages à faire pour le champs Étude de l'élévation à la base? Car il est vide chez moi.
Comment ce libellé devrait marcher?
Y aurait-il des réglages à faire pour le champs Étude de l'élévation à la base? Car il est vide chez moi.
Comment ce libellé devrait marcher?
AA
Vous voulez bien la cote NGF de dalle ou plafond ?
AA
Vous voulez bien la cote NGF de dalle ou plafond ?
Akli AM Le NGF du haut de la dalle et la hauteur sous plafond au dessus de cette dalle.
JPG ci-joint.
AA
Là il va falloir combiner les deux étiquettes (dalle et pièce)
Une elle vous sort NGF
L'autre HSP pièce
Sinon passer par Dynamo récupérer les NGF de dalle est les injecter dans l’étiquette des pièces
cdt
Une elle vous sort NGF
L'autre HSP pièce
Sinon passer par Dynamo récupérer les NGF de dalle est les injecter dans l’étiquette des pièces
cdt
AA

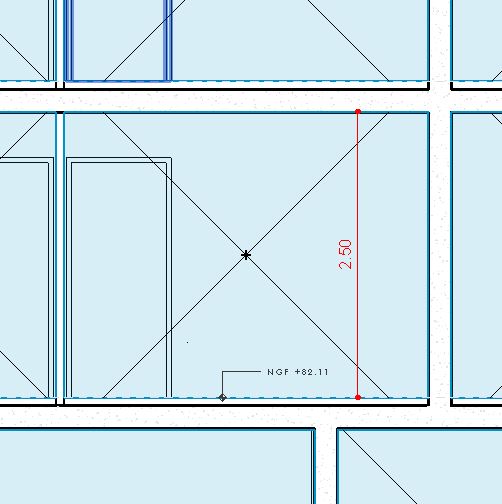

sinon on peut le faire manuellement
Voir PJ
Voir PJ
AA
Akli AM Merci beaucoup, je vais tester tout cela.
AA
Là il va falloir combiner les deux étiquettes (dalle et pièce)
Une elle vous sort NGF
L'autre HSP pièce
Pardon de relancer cette discussion, mais comment peut-on combiner deux étiquettes ?
Je cherche a avoir l'altimétrie relative et l'altimétrie NGF d'une dalle.
FP
Effectivement la discussion date un peu !
Une étiquette est liée à un seul objet et donc une seule catégorie. (on peut étiqueter plusieurs objets à partir de Revit 2022 mais ils restent de la même catégorie)
Si vous voulez étiqueter 2 paramètres, il faut que les 2 soient sur l'objet en question. On en vient donc à une des propositions faites : utiliser Dynamo.
Une étiquette est liée à un seul objet et donc une seule catégorie. (on peut étiqueter plusieurs objets à partir de Revit 2022 mais ils restent de la même catégorie)
Si vous voulez étiqueter 2 paramètres, il faut que les 2 soient sur l'objet en question. On en vient donc à une des propositions faites : utiliser Dynamo.
