Export faux-plafond de Revit vers Autocad
Blerina Haxhi
4 janvier 2017
8.44K
8
Bonjour à tous,
J'ai une question concernant l'export de Revit en Autocad .

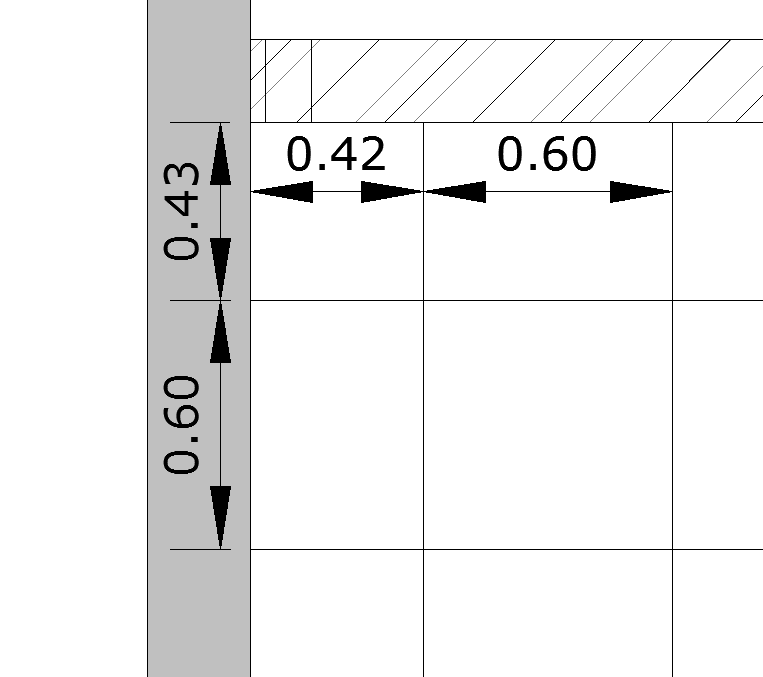

Les faux-plafonds exportés depuis Revit en Autocad sont représentés par des hachures. Les dalles entières ne changent pas de dimension, par contre les dalles coupées n'ont pas les mêmes dimensions dans Autocad, ce qui fait que la position des dalles change. Je vais joindre deux captures d'écran prises sur le même coin d'un local. On voit clairement qu'une des dimensions de la dalle coupée à changée. Chaque fois que je fais un export les dimensions des dalles d'extrémité sont différentes et donc la position des dalles change.
Je n'ai pas le même problème avec tous les faux plafonds, certains ne changent pas lors des exports!
Merci de votre aide!
J'ai une question concernant l'export de Revit en Autocad .
Les faux-plafonds exportés depuis Revit en Autocad sont représentés par des hachures. Les dalles entières ne changent pas de dimension, par contre les dalles coupées n'ont pas les mêmes dimensions dans Autocad, ce qui fait que la position des dalles change. Je vais joindre deux captures d'écran prises sur le même coin d'un local. On voit clairement qu'une des dimensions de la dalle coupée à changée. Chaque fois que je fais un export les dimensions des dalles d'extrémité sont différentes et donc la position des dalles change.
Je n'ai pas le même problème avec tous les faux plafonds, certains ne changent pas lors des exports!
Merci de votre aide!
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Réponses
Hamel Alain
·
La config est la même, mais pas l'origine de la hachure
Blerina Haxhi
·

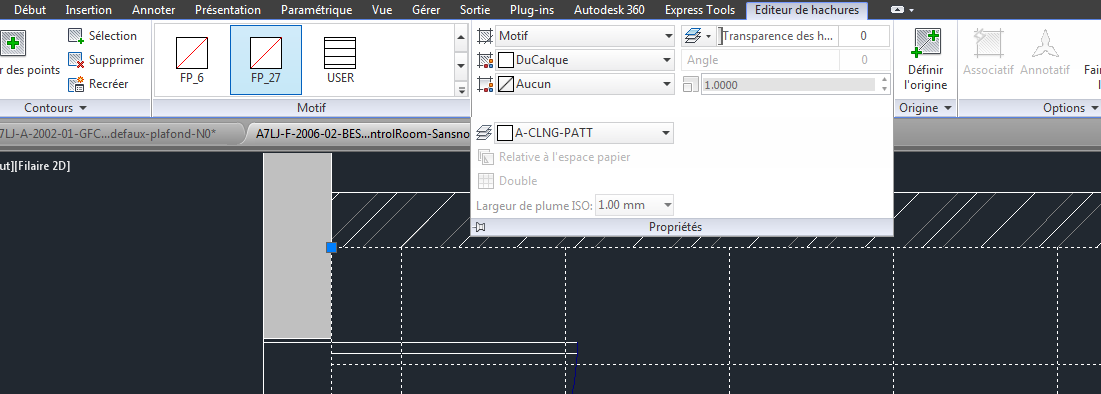

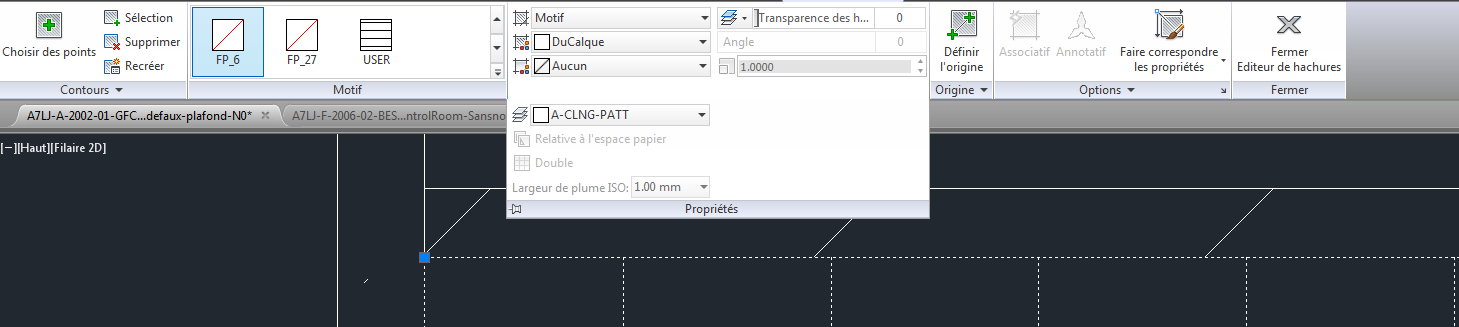

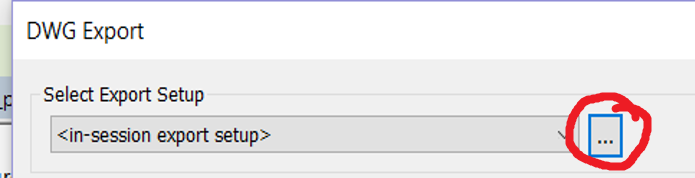

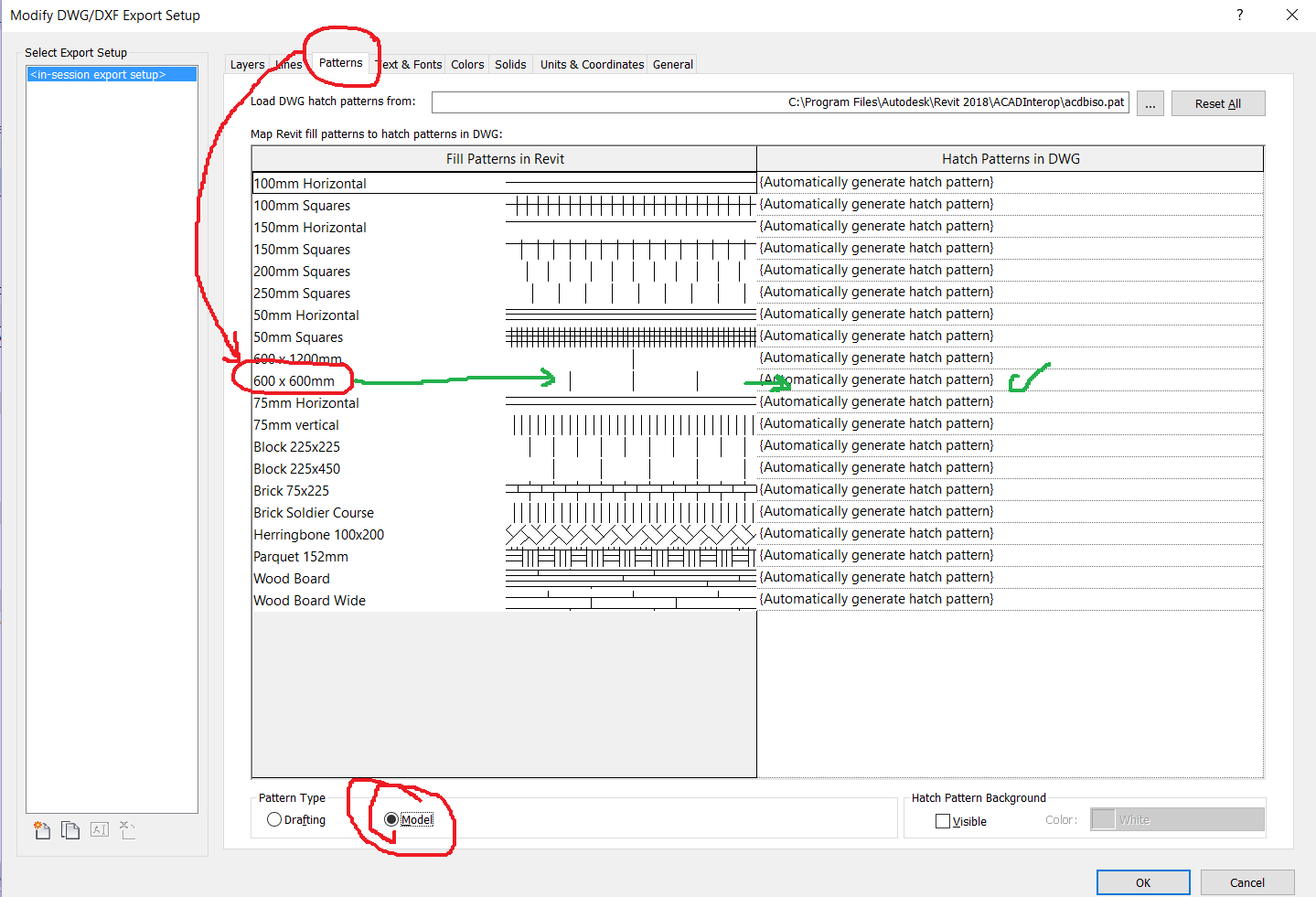

J'utilise la même configuration d'export DWG dans les deux maquettes. J'ai l'impression que les hachures ont les mêmes propriétés dans les deux exports même si leurs noms changent :
Image 1 : Hachures dans le dwg exporté de la maquette archi
Image 2 : Hachures dans le dwg exporté d'une maquette MEP laquelle a la maquette archi est en lien
Image 1 : Hachures dans le dwg exporté de la maquette archi
Image 2 : Hachures dans le dwg exporté d'une maquette MEP laquelle a la maquette archi est en lien
Rémy MAURCOT
·
Aïe !
Est-ce que dans les deux cas ce sont des hachures avec le même motif/réglages ?
Est-ce que dans les deux cas ce sont des hachures avec le même motif/réglages ?
Blerina Haxhi
·

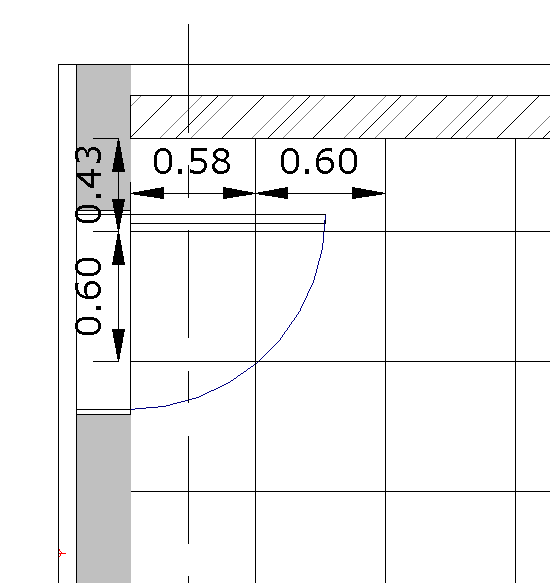

Dans le premier cas j'ai ajouté les côtes après l'export et dans le deuxième cas j'ai ajouté les côtes dans revit avant de faire l'export.
Dans le deuxième image autocad la côte 58 ne correspond à rien vu que le calepinage a été modifié lors de l'export.
Dans le deuxième image autocad la côte 58 ne correspond à rien vu que le calepinage a été modifié lors de l'export.
Rémy MAURCOT
·
Apparemment le pb venait de la côte de 58 qui passait à 42, sur les dernières images on retrouve bien les 58 dans les deux cas.
Blerina Haxhi
·
J'utilise Revit 2014 et Autocad 2014.
Je viens de voir que lorsque je fais l'export à partir de la maquette archi il n'y a pas de problème :/
Je viens de voir que lorsque je fais l'export à partir de la maquette archi il n'y a pas de problème :/
Mickael AUQUE
·
quel version d'autocad ??
bien exporter dans la version la plus récente, car la gestion des hachures dans autocad à bien évolué suivant les année et en 2004, par exemple, c'est une catastrophe
bien exporter dans la version la plus récente, car la gestion des hachures dans autocad à bien évolué suivant les année et en 2004, par exemple, c'est une catastrophe
Blerina Haxhi
·
Je travaille sur les réseaux MEP et j'ai la maquette archi en lien. Je ne peux pas verrouiller le calepinage mais j'ai verrouillé la maquette archi. J'ai fait l'export et il y avait le même erreur.
J'ai ouvert la maquette archi pour verrouiller le calepinage dans cette maquette. J'ai fait l'export un fois que j'ai rechargé la maquette archi et je reçois toujours le même résultat.
J'ai ouvert la maquette archi pour verrouiller le calepinage dans cette maquette. J'ai fait l'export un fois que j'ai rechargé la maquette archi et je reçois toujours le même résultat.
Benoît LECRIOUX
·
Peux-tu réessayer en "cadenassant" le calepinage comme le suggère Remy?
Blerina Haxhi
·
Bonjour,
C'est bien le plan (la vue) de faux-plafond.

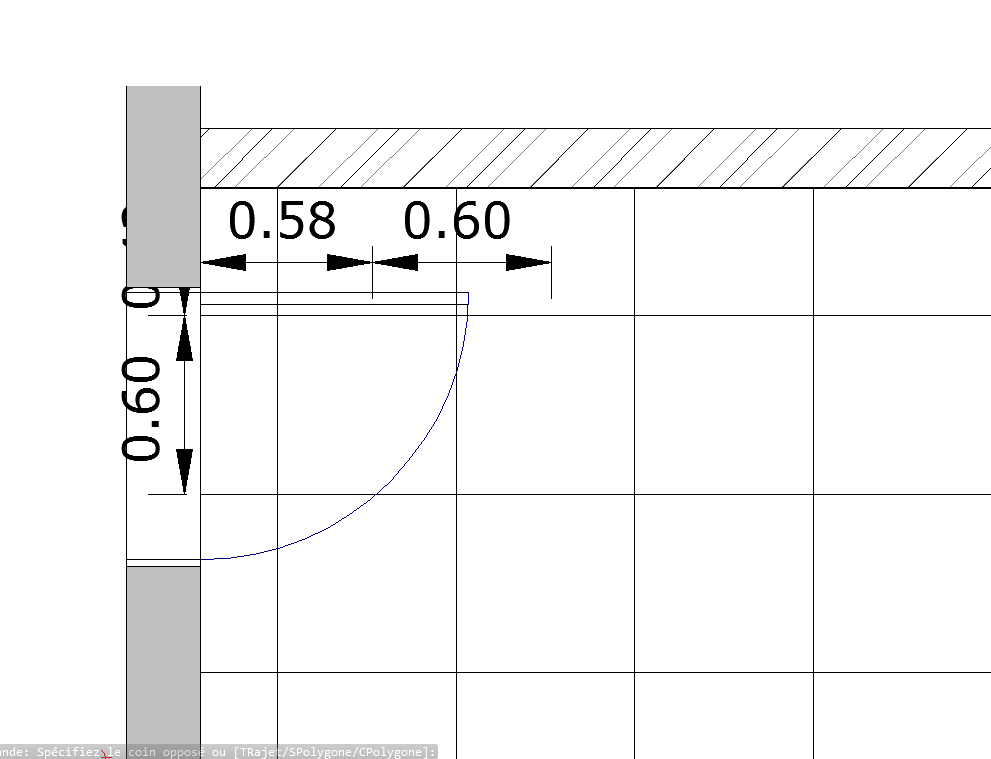

J'ai refait l'export. Cette fois-ci j'ai ajouté les côtes avant l'export. On peut bien voir que le plan Autocad ne correspond pas avec le revit et il ne correspond pas avec l'Autocad précèdent non plus.
C'est bien le plan (la vue) de faux-plafond.
J'ai refait l'export. Cette fois-ci j'ai ajouté les côtes avant l'export. On peut bien voir que le plan Autocad ne correspond pas avec le revit et il ne correspond pas avec l'Autocad précèdent non plus.
Rémy MAURCOT
·
Oui j'ai déjà rencontré ce problème, maintenant j'aligne et verrouille le calepinage en X et en Y des faux plafond en vue de dessus et de dessous.
Benoît LECRIOUX
·
Bonjour,
Est-ce-bien la vue de faux-plafond qui est exportée en dwg? J'ai remarqué que le motif vue de dessous (vue de faux-plafond) n'est pas identique à celui vue de dessus (plan d'étage).
Est-ce-bien la vue de faux-plafond qui est exportée en dwg? J'ai remarqué que le motif vue de dessous (vue de faux-plafond) n'est pas identique à celui vue de dessus (plan d'étage).
