Sakir AHROODKHAN
·
Re Akli,
Merci infiniment pour cet astuce.
Bonne journée
Sakir
Merci infiniment pour cet astuce.
Bonne journée
Sakir
Export REVIT > IFC
Sakir AHROODKHAN
16 février 2021
2.67K
5
Bonjour à tous,
Nous avons un souci d’export sur REVIT vers un IFC. Notre bureau d’étude, OSE Ltd (sur L’ile Maurice) a fait la transition d’AutoCAD à REVIT il y a deux ans.
Nous sommes spécialisés dans la conception des Chambres froides et Salles Blanches (Panneaux isothermes) et nous sommes souvent amenés à travailler avec d’autres BE en métropole qui utilisent d’autre softs telque TEKLA ou Allplan etc.
On nous demande souvent une maquette IFC pour le contrôle de clash que l’on livre d’habitude avec les paramètres demandés. Jusqu’ici sans problème.
Pour info, nous utilisons les outils murs rideaux pour la modélisation de nos parois et plafonds isotherme ; l’outil nous aide à faire sortir des quantitatifs automatisés.
Tout récemment, nous nous sommes retrouvés en porte-à-faux avec une maquette dont le plafond était rampant avec une inclinaison de 30 deg. La modélisation sur REVIT 2020 était nikel avec la pente (en éditant le profil des murs rideaux pour ensuite dessiner la pente requis).

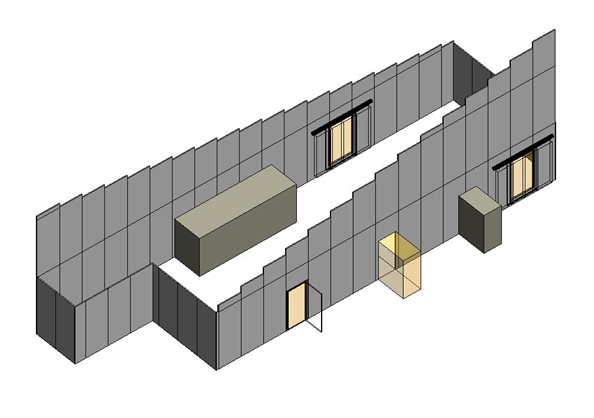

Par contre en exportant sous le format IFC nos panneaux murs rideaux n’affichent plus la pente mais affiche plutôt des panneaux horizontaux de différents hauteurs (un peu comme un escalier).
Nous avons essayé plusieurs méthodes pour l’exportation IFC mais en vain. Sur Building Smart France, nous avons aussi téléchargé le plug-in IFC mais toujours rien. Sur les blogs d’Autodesk nous avons lu que c’était un Bug de REVIT et c’est en cours de résolution.
D’autre part, nous nous retrouvons coincés avec cette problématique vis-à-vis de notre client qui utilise Tekla.

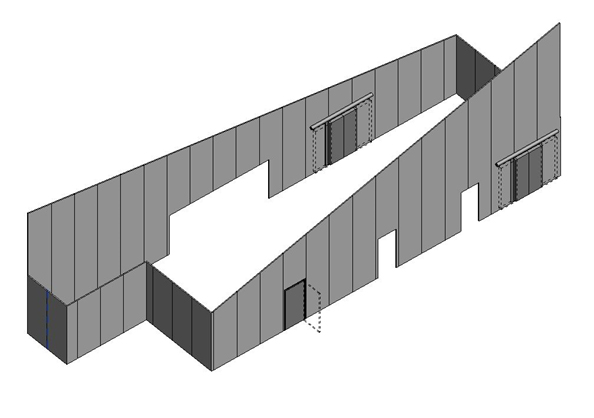

Je vous joins deux images comme exemple ci-dessous à titre comparatif. Un Screenshot de la maquette REVIT et l'autre de l'IFC.
Je ne sais pas si vous avez déjà fait face à des soucis similaire ou peut être que quelqu’un parmi les adhérents de Hexabim aurait une solution pour cette problématique.
Merci par avance pour votre aide.
Sakir
Gérant | OSE LTD | Ile Maurice
Nous avons un souci d’export sur REVIT vers un IFC. Notre bureau d’étude, OSE Ltd (sur L’ile Maurice) a fait la transition d’AutoCAD à REVIT il y a deux ans.
Nous sommes spécialisés dans la conception des Chambres froides et Salles Blanches (Panneaux isothermes) et nous sommes souvent amenés à travailler avec d’autres BE en métropole qui utilisent d’autre softs telque TEKLA ou Allplan etc.
On nous demande souvent une maquette IFC pour le contrôle de clash que l’on livre d’habitude avec les paramètres demandés. Jusqu’ici sans problème.
Pour info, nous utilisons les outils murs rideaux pour la modélisation de nos parois et plafonds isotherme ; l’outil nous aide à faire sortir des quantitatifs automatisés.
Tout récemment, nous nous sommes retrouvés en porte-à-faux avec une maquette dont le plafond était rampant avec une inclinaison de 30 deg. La modélisation sur REVIT 2020 était nikel avec la pente (en éditant le profil des murs rideaux pour ensuite dessiner la pente requis).
Par contre en exportant sous le format IFC nos panneaux murs rideaux n’affichent plus la pente mais affiche plutôt des panneaux horizontaux de différents hauteurs (un peu comme un escalier).
Nous avons essayé plusieurs méthodes pour l’exportation IFC mais en vain. Sur Building Smart France, nous avons aussi téléchargé le plug-in IFC mais toujours rien. Sur les blogs d’Autodesk nous avons lu que c’était un Bug de REVIT et c’est en cours de résolution.
D’autre part, nous nous retrouvons coincés avec cette problématique vis-à-vis de notre client qui utilise Tekla.
Je vous joins deux images comme exemple ci-dessous à titre comparatif. Un Screenshot de la maquette REVIT et l'autre de l'IFC.
Je ne sais pas si vous avez déjà fait face à des soucis similaire ou peut être que quelqu’un parmi les adhérents de Hexabim aurait une solution pour cette problématique.
Merci par avance pour votre aide.
Sakir
Gérant | OSE LTD | Ile Maurice
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
Akli AM
·
Re

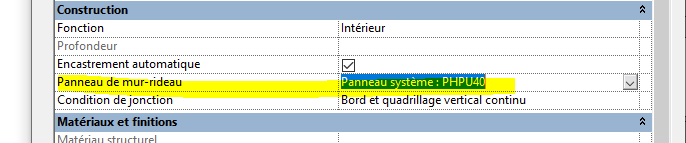

Dans les propriétés "panneau mur rideau" il faudrait choisir une famille "Panneau Système", mais pas un mur de base simple comme c'est le cas chez toi
il te suffit de dupliquer le panneau système vitré et choisir un nouveau matériau
Voila voila
Dans les propriétés "panneau mur rideau" il faudrait choisir une famille "Panneau Système", mais pas un mur de base simple comme c'est le cas chez toi
il te suffit de dupliquer le panneau système vitré et choisir un nouveau matériau
Voila voila
Sakir AHROODKHAN
·
Bonjour Akli,
Merci pour ton retour. Je hâte de savoir comment IFC réagit de cette manière.
Tu trouveras en PJ un fichier RVT avec son export IFC.
Nous sommes sous REVIT 2020 chez OSE et nous utilisons les réglages suivants à l’exportation :
- IFC 2x3 Coordination View 2.0
- Scinder les Murs
- Intègre des éléments acier
- Export jeux de propriétés
- Exporter les jeux de propriétés de REVIT
- Exporter les jeux de propriétés communs IFC
- Exporter les quantités de base
- Exporter les nomenclatures comme des jeux de propriétés
o Exporter seulement les nomenclatures contenant IFC, Pset ou Common dans leur titre
- Niveau de détail = Bas
- Avancé
- Inclure l’élévation de l’IFCSITE dans l’origine de placement du plan masse.
- Stocker le GUID IFC dans un élément paramètre après export.
Merci infiniment pour ton aide.
Bonne journée,
Sakir
Merci pour ton retour. Je hâte de savoir comment IFC réagit de cette manière.
Tu trouveras en PJ un fichier RVT avec son export IFC.
Nous sommes sous REVIT 2020 chez OSE et nous utilisons les réglages suivants à l’exportation :
- IFC 2x3 Coordination View 2.0
- Scinder les Murs
- Intègre des éléments acier
- Export jeux de propriétés
- Exporter les jeux de propriétés de REVIT
- Exporter les jeux de propriétés communs IFC
- Exporter les quantités de base
- Exporter les nomenclatures comme des jeux de propriétés
o Exporter seulement les nomenclatures contenant IFC, Pset ou Common dans leur titre
- Niveau de détail = Bas
- Avancé
- Inclure l’élévation de l’IFCSITE dans l’origine de placement du plan masse.
- Stocker le GUID IFC dans un élément paramètre après export.
Merci infiniment pour ton aide.
Bonne journée,
Sakir
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Akli AM
·
Bonjour,

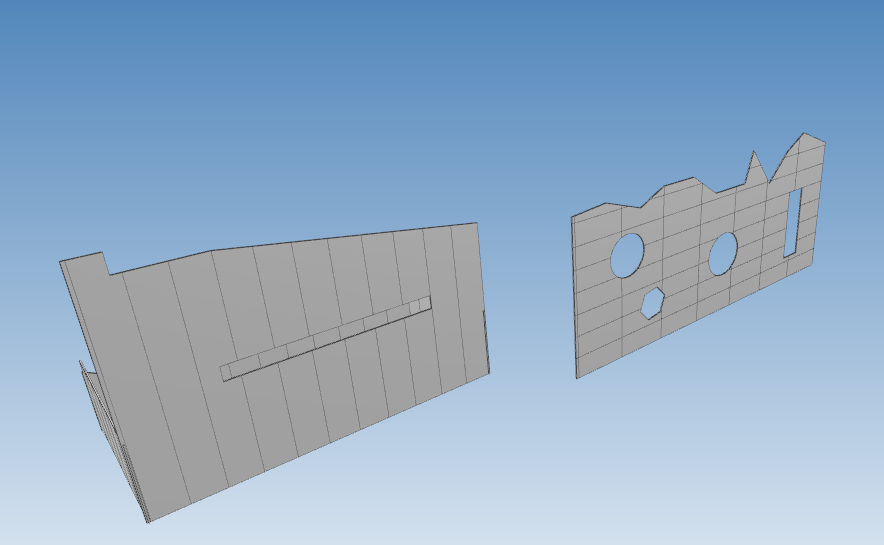

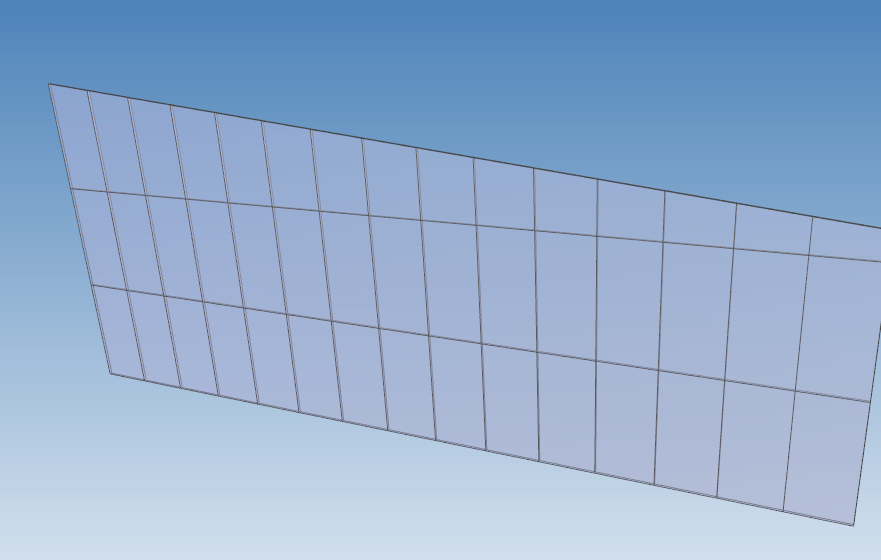

je viens de faire un test, et le résultat (rvt et ifc) est le même
pourrais-tu nous transmettre ton fichier RVT pour voir la manière dont c'est modélisé
cdt,
je viens de faire un test, et le résultat (rvt et ifc) est le même
pourrais-tu nous transmettre ton fichier RVT pour voir la manière dont c'est modélisé
cdt,
Sakir AHROODKHAN
·
Bonjour Anthony,
Merci pour votre retour.
Nous n'attachons jamais les murs aux plafonds. Les plafonds sont modélisés avec le toit par tracé avec une Fleche d'inclinaison toujours à 0.00: pour but de donner le sens de calepinage de nos panneux.
C'est plutot manuelle dans notre cas.
Ok Merci, nous ferons des recherche RVT > Scia.
Bien à vous,
Sakir
Merci pour votre retour.
Nous n'attachons jamais les murs aux plafonds. Les plafonds sont modélisés avec le toit par tracé avec une Fleche d'inclinaison toujours à 0.00: pour but de donner le sens de calepinage de nos panneux.
C'est plutot manuelle dans notre cas.
Ok Merci, nous ferons des recherche RVT > Scia.
Bien à vous,
Sakir
Anthony Carta
·
Bonjour,
Lors de votre modélisation
Vous attachez les murs au plafond automatiquement ? Ou bien de façon manuelle ?
Attachez vous vos murs via le bouton attaché ?
J’ai déjà vu des problèmes de se change entre l’export revit vers le logiciel scia.
Essayez de chercher sur ce sujet là.
Cordialement
Anthony
Lors de votre modélisation
Vous attachez les murs au plafond automatiquement ? Ou bien de façon manuelle ?
Attachez vous vos murs via le bouton attaché ?
J’ai déjà vu des problèmes de se change entre l’export revit vers le logiciel scia.
Essayez de chercher sur ce sujet là.
Cordialement
Anthony
