Export REVIT vers Navisworks

LD Laurent D'oliveira
9 février 2017
13.92K
4
Bonjour,

J'ai un problème lorsque j'exporte mes maquettes Revit en format Navisworks NWC.

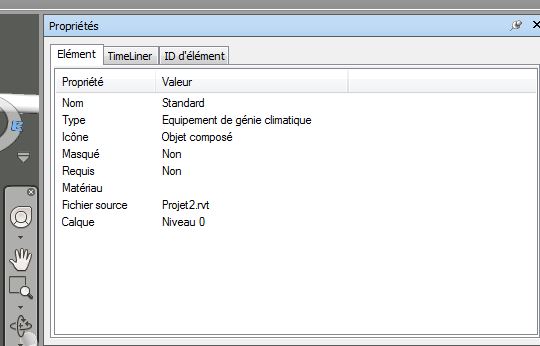

Dans Navisworks je ne vois pas les paramètres Revit des Equipements de génie climatique.(Voir PJ)
Ni les parametres standard ni mes parametres partagés et je ne comprends pas pourquoi.

- J'ai installé le module d'export Navisworks
http://www.autodesk.fr/products/navisworks/autodesk-navisworks-nwc-export-utility

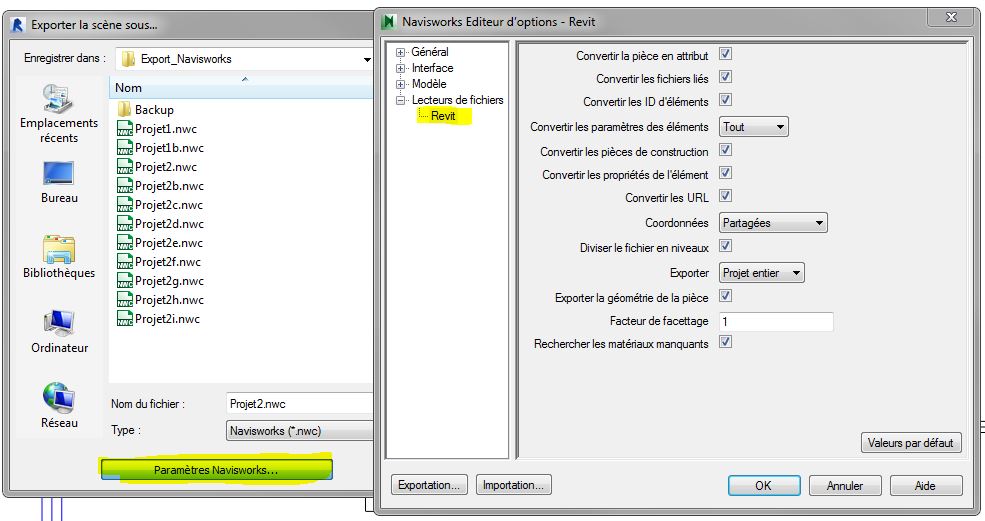

- Dans les options d'export dans lien Revit j'ai tout coché voir capture en PJ

NB:
j'ai le même problème sur Revit 2015 et 2016
J'obtiens le même resultat si j'ouvre mon fichier RVT depuis Navisworks

Bref, est ce que quelqu'un a une idée de ce qui m'échappe svp ?

Merci

Photos

5366_Navisworks Selection Resolution.png
5366_Navisworks Switch Tree View to Properties.png

hxrel-u

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CADProps

CADProps

Visionneuse et espace de travail en ligne centré sur l'ouverture de fichiers 3D et 2D, la mesure et l'extraction de propriétés géométriques pour l'industrie et la construction.
Thématique
Visualisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
DeviSOC

DeviSOC

Logiciel métier centralisant la rédaction des CCTP, le chiffrage et le suivi administratif et financier des marchés de travaux pour les économistes, conducteurs de travaux et architectes.
Thématique
Économie
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
APCSmart

APCSmart

Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Redshift for Architects

Redshift for Architects

Moteur de rendu physique accéléré par GPU intégré en plugin dans Archicad, Revit et Vectorworks, permettant de produire des images et séquences photoréalistes pour les architectes, designers et urbanistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
APCKutch

APCKutch

Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Open Planner Studio

Open Planner Studio

Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Thématique
Chantier
Métier
Usage
Usage principal
Planification 4D & Méthodes
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
tcpScancyr

tcpScancyr

Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
Thématique
Coordination
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
OpenAEC

OpenAEC

Plateforme de contrôle qualité BIM orientée openBIM, elle centralise la définition de règles IDS et bSDD pour automatiser la vérification des modèles, la gestion des écarts et le suivi des...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Open BIM Model Checker

Open BIM Model Checker

Outil de coordination BIM dédié à la revue de maquettes, il permet la détection de collisions et la gestion d'anomalies synchronisées au sein de l'écosystème collaboratif BIMserver.center.
Thématique
Coordination
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
IfcTester

IfcTester

Outil open source permettant de créer, lire et valider des fichiers IDS pour contrôler la conformité de modèles IFC, utilisable en ligne de commande, via une bibliothèque Python ou une...
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
IFCLint

IFCLint

Plateforme SaaS de contrôle, de correction et d’enrichissement de modèles IFC, permettant de valider la conformité aux exigences IDS et d’exporter des données BCF pour la coordination BIM.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard

hxrel-p

Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une

Solutions citées

Navisworks

Navisworks

Outil de révision et de coordination de modèles 3D, il agrège des données de...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

LD Laurent D'oliveira
·
Bonjour

Ca fonctionne , c'était bien le mode de sélection qui posait probleme.
En sélectionnant "first object" (definir la plage de sélection sur le premier objet ) j'ai toutes les informations.

Merci !!
JG Jean Goyat
·

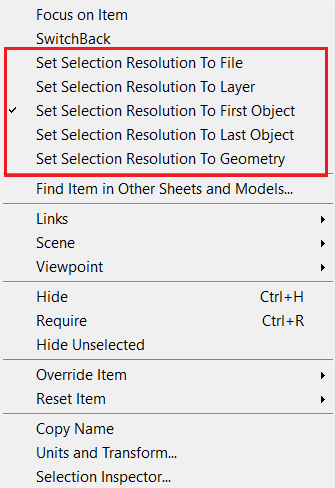

Quel est le niveau de sélection choisi (voir pièce jointe, désolé pour les traductions approximatives, mon Navisworks est en anglais)?

Seul le "First Object" et "Last Object" vont faire apparaître le "Elements" tab dans les propriétés. Ou alors pour avoir une vu d'ensemble de tous les paramètres disponible changez l'arborescence du "Selection Tree" et choisissez "Proprietes" au lieu de "Compact" ou Standard (deuxième pj)

Enfin, essayez d’ouvrir le modèle Revit directement dans Navis (et vérifiez les mêmes options dans Navisworks directement).
5366_Navisworks Selection Resolution.png

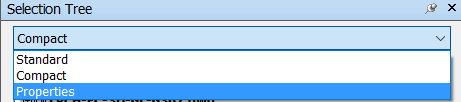

5366_Navisworks Switch Tree View to Properties.png
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
