Bonjour,

je réalise des plans d'EXE pour un installateur de cuisine. Pour cela, j'ai intégré mes symboles Techniques dans les familles de mes équipements pour ne pas avoir à les remettre en permanence... Mes symboles sont des annotations génériques.

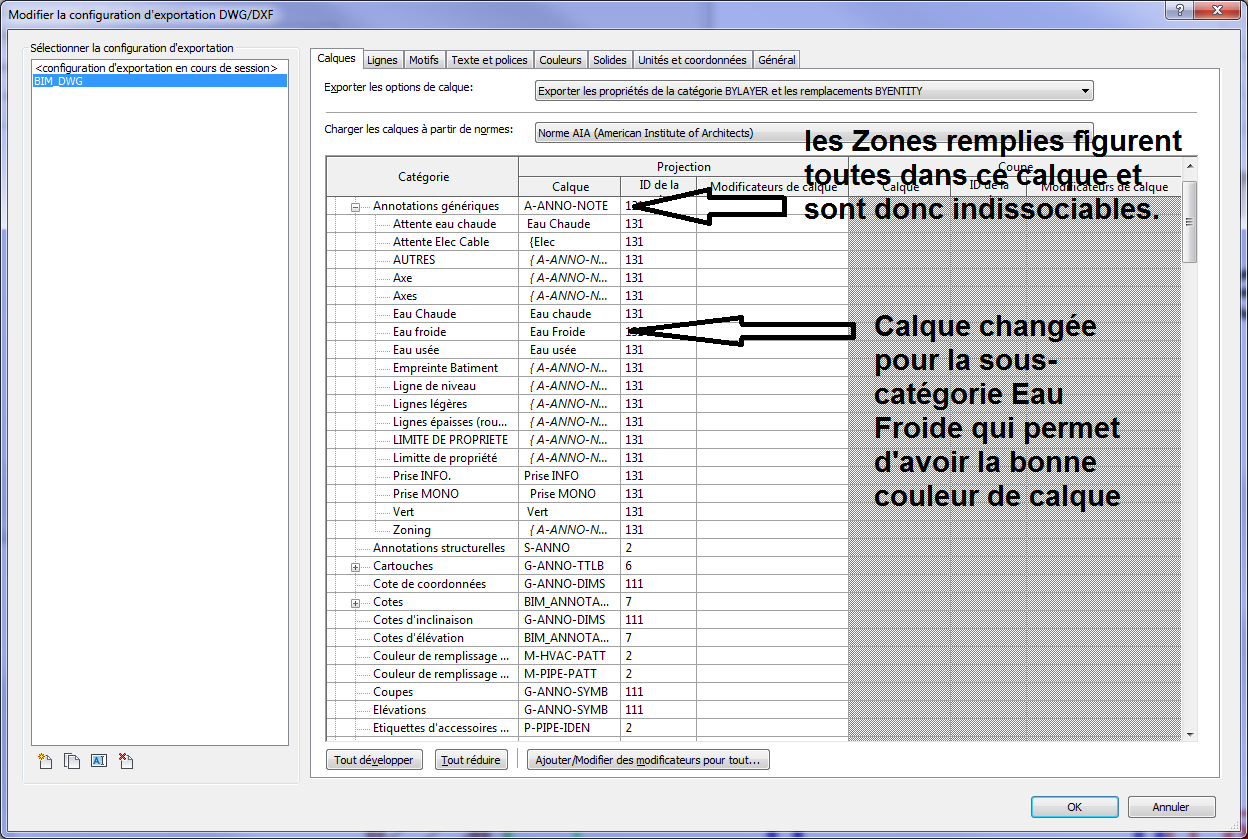

Lorsque je réalise mon export vers DWG, je le configure en changeant le nom des calques et je paramètre dans l'onglet couleur sur "Couleur Vraie".

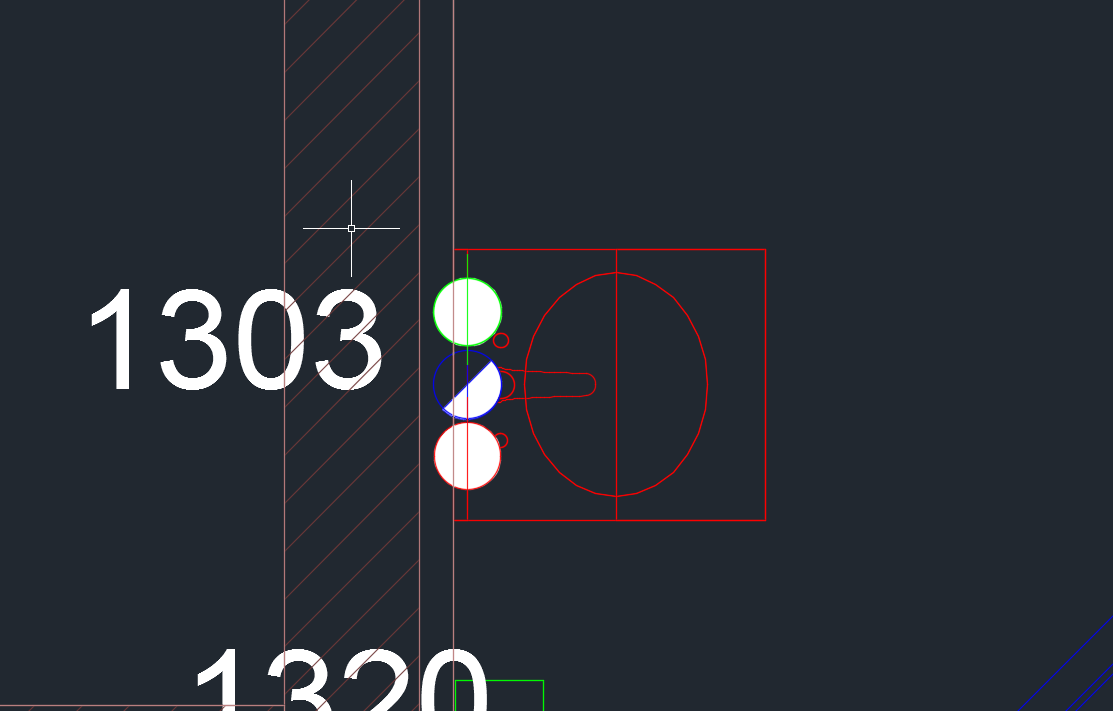

Dans mon dwg, je retrouve mes symboles avec le bon nom de calque (ex : Attente Eau chaude), les lignes sont sous le bon calque. Mais le remplissage est sous un autre calque "A-ANNO-NOTE" alors qu'il est issu de la même annotations génériques. J'ai créé ces symboles pleins en utilisant la fonction zone de remplissage.

Une solution que j'avais trouvé était d'insérer un symbole en DWG dans mes familles pour remplacer l'annotation générique, mais je ne l'ai trouvé que récemment. Et j'ai 500+ familles fait à partir de symboles en annotations génériques. J'ai également essayé en forçant les couleurs dans VV/Catégories d'annotations/ Annotations génériques / (style de ligne différents que j'ai associé à chaque symbole). Mais cela ne change pas le problème que mes zones remplies vont sur un calque générique.

Donc la question... Comment associer "une zone remplie " à un calque pour pouvoir contrôler sa couleur lors de l'exportation. Ou bien à une sous-catégories que je pourrai ensuite

Si quelqu'un aurait une idée je suis preneur !

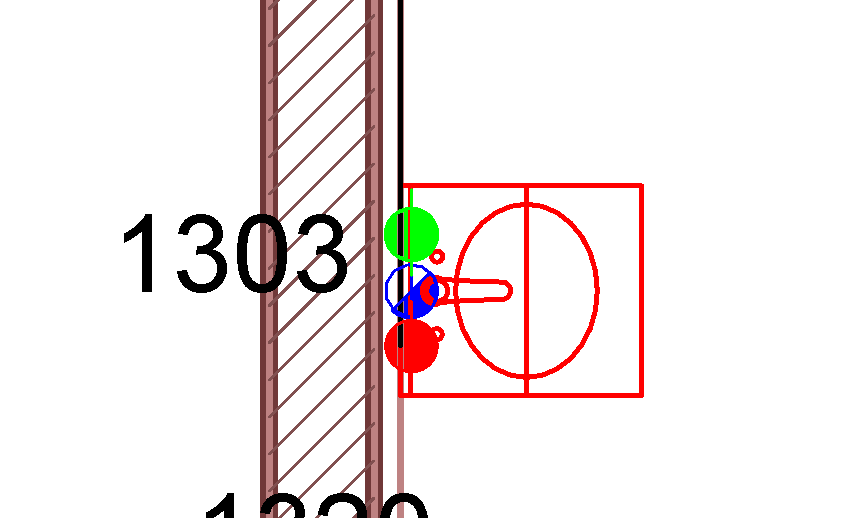

Ci-joint quelques Screenshot pour illustrer mon propos.

Merci bien.
