Bonjour à tous ! :)

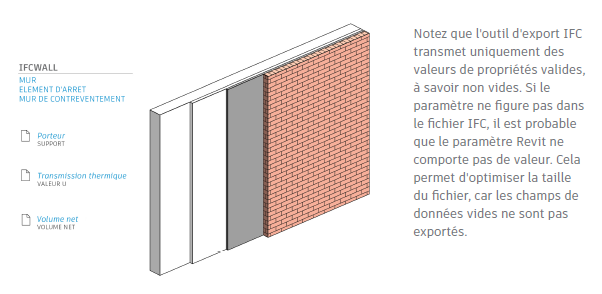

Lors de l'export d'une maquette en IFC depuis Revit, les paramètres de projet non renseignés (vide) ne sont pas exportés (image en pj issue du Guide du standard IFC pour Revit (Autodesk)). Existe-t-il un moyen de forcer cet export ?

Plus de détails :
Il s'agit de paramètres de type (texte) faisant partie d'un Pset particulier. Pour récupérer ce Pset dans l'IFC, j'utilise un fichier txt (du même type que celui qui se trouve ici C:\ProgramData\Autodesk\ApplicationPlugins\IFC 20XX.bundle\Contents\20XX\DefaultUserDefinedParameterSets.txt) que je vais chercher en cochant la case "exporter les jeux de propriétés définis par l'utilisateur".
Lorsque je renseigne une valeur pour ces paramètres, je retrouve bien mon Pset dans l'IFC. Lorsque je les laisse vides, le Pset n'est pas exporté.

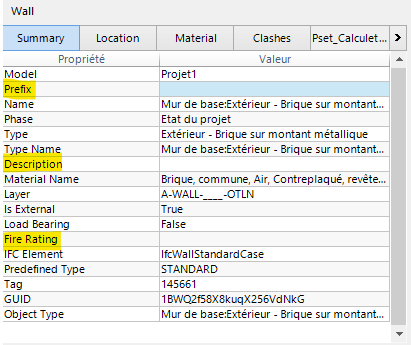

Comment faire pour tout de même exporter ces paramètres ? A la manière des paramètres "Prefix", "Description" et "Fire Rating" sur la seconde image en pj.

Merci beaucoup !
il y a environ 7 mois
·
#16991
0
Votes
Annuler
Bonjour Benjamin,

Il est normal que les champs non renseignés ne soient pas exportés. C'est une règle métier de l'exporter Revit.
La solution consisterait à utiliser un caractère générique voire un espace.
Pour ceux qui est des paramètres des jeux de propriétés commun (PsetCommon) il est normal qu'ils soient exportés, ils pré-existent dans le format IFC et constituent les paramètres systèmes de l'IFC.
Exemple dans le lien suivant pour les champs communs pour un IfcWall : jeux de propriétés commun pour un IfcWall

Bonne journée.
Jacques Rigal ;)
il y a environ 6 mois
·
#16998
0
Votes
Annuler
Bonjour Jacques !

Merci pour ces précisions. Il va falloir que je repense le processus alors... A moins qu'il existe un exporter plus "souple" qui permettrait de faire ça ? Le choix de ne pas exporter les paramètres vides se comprend, mais une petite case à cocher qui s'appellerait "exporter les paramètres non renseignés" serait une bonne amélioration pour les versions futures !

Merci pour le coup de main en tout cas :)
il y a environ 6 mois
·
#16999
0
Votes
Annuler
Salut Benjamin,

Dans ce cas dans ton protocole BIM, tu indiques que les champs vides ne pouvant pas le rester tu utiliseras un caractère générique type * ou NA.

Bonne journée.

Jacques Rigal
L'académie du BIM

PS Sinon tu m'appelles ;) pour une formation. :D
il y a environ 6 mois
·
#17001
0
Votes
Annuler
Si le paramètre doit être livré et non renseigné, j'utilise "-" car pour moi, le "NA" ou "N/A" correspond à "Not Available".
Ce qui signifie qu'à l'instant T, il est impossible de fournir l'information mais qu'elle sera livrée ultérieurement.
Bonne journée
