Ajout d'informations dans une maquette via l'IFC
Pierre-André BORJA
4 janvier 2018
6.76K
2
Est-il possible d'ajouter de l'information dans les attributs d'une maquette numérique directement depuis son IFC sans passer par le logiciel de dessin ?
Cordialement,
Cordialement,
Photos
hxrel-u
hxrel-m
Réponses
Gabriel CASTEL
·
Pour définir les attributs, il faut passer par le gestionnaire d'attributs. Voici quelques captures pour la procédure.

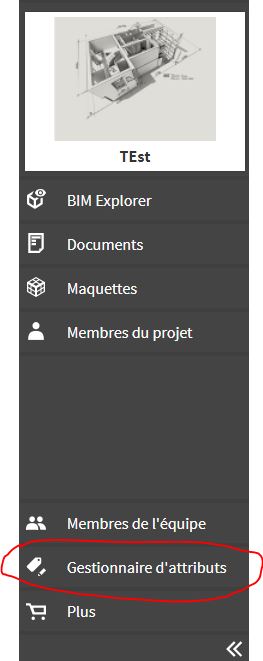

Accéder au Gestionnaire d'attributs:
Bibliothèque d'attributs et ajouter un attribut
et enfin ajout d'un groupe de propriété dans un gabarit personnalisé d'attributs (custom template) et ajout de l'attribut dans ce gabarit.
Accéder au Gestionnaire d'attributs:
Bibliothèque d'attributs et ajouter un attribut
et enfin ajout d'un groupe de propriété dans un gabarit personnalisé d'attributs (custom template) et ajout de l'attribut dans ce gabarit.
Pierre-André BORJA
·
Effectivement l'export doit être très important afin d'exploiter au mieux la maquette dans BIM plus. Je vais me pencher également sur ca.
gregorio saura
·
Vérifie ce ci de chez Solibri, c'est bien expliqué, peut-être il te manque qu'un click,
Export IFC depuis Revit
je n'ai pas eu de problèmes d'exportation de paramètres Revit, par contre, si tu veux exporter le paramètres des matériaux...., je ne sais pas comment faire, et d'ailleurs je pense que ce n'est pas possible à ce jour.
Concernant l'image que tu me montres, je viens de savoir que je suis pas le propriétaire du projet, donc je n'ai pas accès à l'onglet attributs
Export IFC depuis Revit
je n'ai pas eu de problèmes d'exportation de paramètres Revit, par contre, si tu veux exporter le paramètres des matériaux...., je ne sais pas comment faire, et d'ailleurs je pense que ce n'est pas possible à ce jour.
Concernant l'image que tu me montres, je viens de savoir que je suis pas le propriétaire du projet, donc je n'ai pas accès à l'onglet attributs
Pierre-André BORJA
·
Merci pour ta réponse @Gregorio.
J'ai effectivement testé l'export IFC BETA hier et je suis ravis du résultat car seulement quelques attributs apparaissent de ceux que nous avions insérés sur Revit (via les paramètres partagés), ce résultat un peu hasardeux reste cependant encore un peu flou. J'ai bien pris connaissance de l' interface avec le "gestionnaire d'attributs" et la possibilité de les personnaliser, mais je ne sais comment définir spécifiquement les attributs que je veux afficher dans ce nouveau IFC BETA. Le point positif c'est que la modification de la dénomination des attributs et de leurs informations dans l'IFC depuis BIMPLUS est possible autant depuis le viewer que depuis excel grâce au plug-in, avec possiblité de ré-export via IFC BETA.
J'ai effectivement testé l'export IFC BETA hier et je suis ravis du résultat car seulement quelques attributs apparaissent de ceux que nous avions insérés sur Revit (via les paramètres partagés), ce résultat un peu hasardeux reste cependant encore un peu flou. J'ai bien pris connaissance de l' interface avec le "gestionnaire d'attributs" et la possibilité de les personnaliser, mais je ne sais comment définir spécifiquement les attributs que je veux afficher dans ce nouveau IFC BETA. Le point positif c'est que la modification de la dénomination des attributs et de leurs informations dans l'IFC depuis BIMPLUS est possible autant depuis le viewer que depuis excel grâce au plug-in, avec possiblité de ré-export via IFC BETA.
gregorio saura
·
Bonjour @Pierre-André BORJA# ,

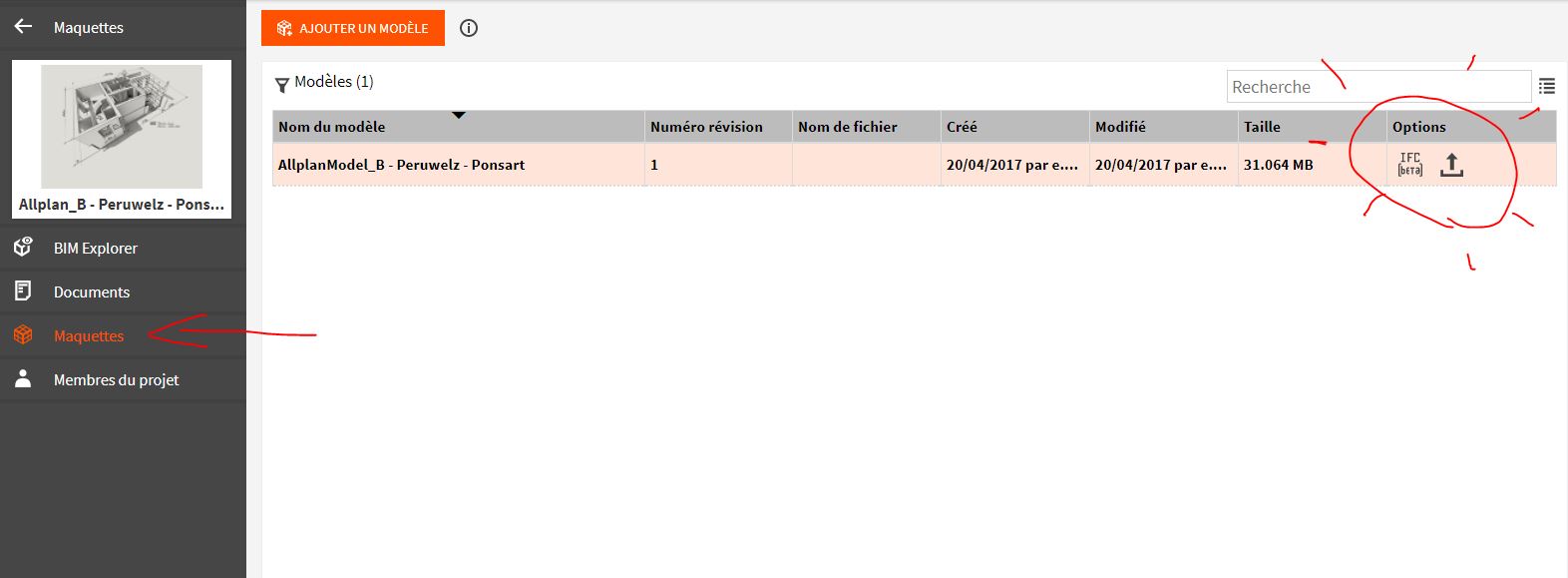

voici une image ou tu verras ou clicker.
J'ai testé, et ça marche correctement. Par contre je ne sais pas comment gérer quels paramètres je vais importer sur Excel, et d'ailleurs, j'ai pas pu ajouter de nouveaux paramètres non plus.... à suivre..
voici une image ou tu verras ou clicker.
J'ai testé, et ça marche correctement. Par contre je ne sais pas comment gérer quels paramètres je vais importer sur Excel, et d'ailleurs, j'ai pas pu ajouter de nouveaux paramètres non plus.... à suivre..
Pierre-André BORJA
·
Gabriel,
J'ai bien pris connaissance de l'onglet de gestion des attributs, mais je ne vois pas comment exporter mon IFC avec les nouveaux attributs que j'ai crée ?
Une fois ré importé l'IFC dans Révit est-il possible d'afficher et d'éditer les informations contenus dans les attributs nouvellement crées ?
Cordialement,
J'ai bien pris connaissance de l'onglet de gestion des attributs, mais je ne vois pas comment exporter mon IFC avec les nouveaux attributs que j'ai crée ?
Une fois ré importé l'IFC dans Révit est-il possible d'afficher et d'éditer les informations contenus dans les attributs nouvellement crées ?
Cordialement,
Pierre-André BORJA
·
Gabriel, c'est exactement ce type d'applicatif que je cherchais, c'est tout simplement génial !
Gabriel CASTEL
·
Comme beaucoup de plateformes, le prix varie en fonction du nombre de projets et d'utilisateurs, pour 1 projet et 10 utilisateurs c'est gratuit.
Le plugin est aujourd'hui lui aussi gratuit mais si il passe payant le tarif ne sera probablement pas prohibitif.
Le plugin est aujourd'hui lui aussi gratuit mais si il passe payant le tarif ne sera probablement pas prohibitif.
gregorio saura
·
Bonjour Gabriel,
c'est très intéressant le plugin excel pour bim+.
Par contre, est ce qu'il va être toujours gratuit: ... bim+ et le plugin ??
Comment Nemetschek vise le futur de cet outil open BIM?
Merci d'avance pour les infos
c'est très intéressant le plugin excel pour bim+.
Par contre, est ce qu'il va être toujours gratuit: ... bim+ et le plugin ??
Comment Nemetschek vise le futur de cet outil open BIM?
Merci d'avance pour les infos
Gabriel CASTEL
·
Bim+
La plateforme est gratuite et le plugin excel est disponible dans le shop à 0€.
La plateforme est gratuite et le plugin excel est disponible dans le shop à 0€.
Pierre-André BORJA
·
Auriez-vous un lien pour tester BIM + ?
Tabe Edel
·
Merci pour votre réponse, je vais tester.
Gabriel CASTEL
·
C'est aussi possible à réaliser avec Excel et bim+. Excel est facultatif mais pratique lorsqu'il s'agit de gérer des ensembles de propriétés conséquents.
IFC>bim+>Excel>IFC
Directement depuis bim+
ou via le plugin Excel:
puis retour sur bim+ pour exporter le modèle actualisé
IFC>bim+>Excel>IFC
Directement depuis bim+
ou via le plugin Excel:
puis retour sur bim+ pour exporter le modèle actualisé
Tabe Edel
·
Bonjour à vous. J’ai la même problématique. Auriez-vous un exemple concret d’application de la méthode avec simplebim ou un autre logiciel ? Merci.
Pierre-André BORJA
·
Merci Cyril pour le lien vers SimpleBim, ça à l'air d'être un outil puissant il pourrait convenir à mon utilisation.
Pour vous expliquer plus en détail nous avons crée des paramètres partagés qu'il faut renseigner en informations et l'idée serait de ne plus passer par le logiciel de dessin pour les renseigner. De mêmes pour la création suppression d'attributs.
Pour vous expliquer plus en détail nous avons crée des paramètres partagés qu'il faut renseigner en informations et l'idée serait de ne plus passer par le logiciel de dessin pour les renseigner. De mêmes pour la création suppression d'attributs.
Cyril Waechter
·
Oui, l'IFC est un format ouvert non binaire, il est éditable avec un simple éditeur de texte (mais ce n'est pas la méthode la plus simple
)il existe de multiple moyens de le faire tout dépend de l'usage souhaité.
Exemple de logiciel avec interface : simplebim
)il existe de multiple moyens de le faire tout dépend de l'usage souhaité.Exemple de logiciel avec interface : simplebim
