mathieu lefebvre
·
Bonjour,
y a t il des pièces correctement définies au R+1?
y a t il des pièces correctement définies au R+1?
Pieces- epaces maquette
paul MAHIEUX
13 juillet 2022
2.1K
3
Bonjour

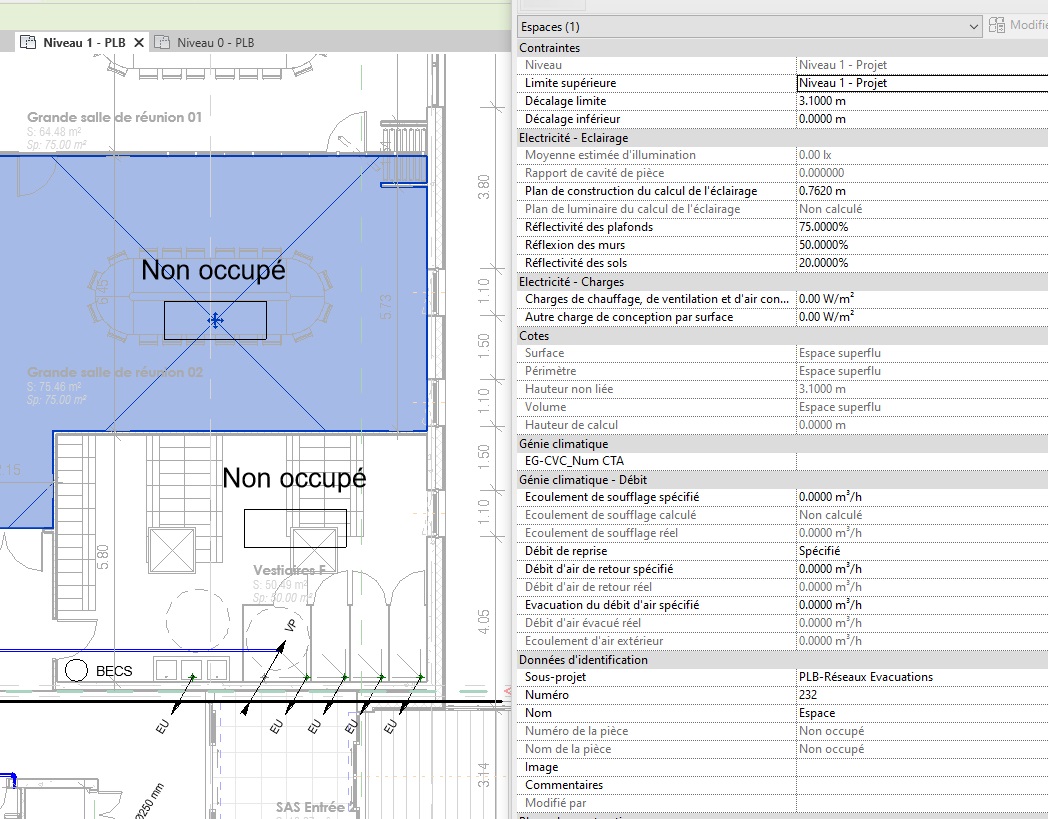

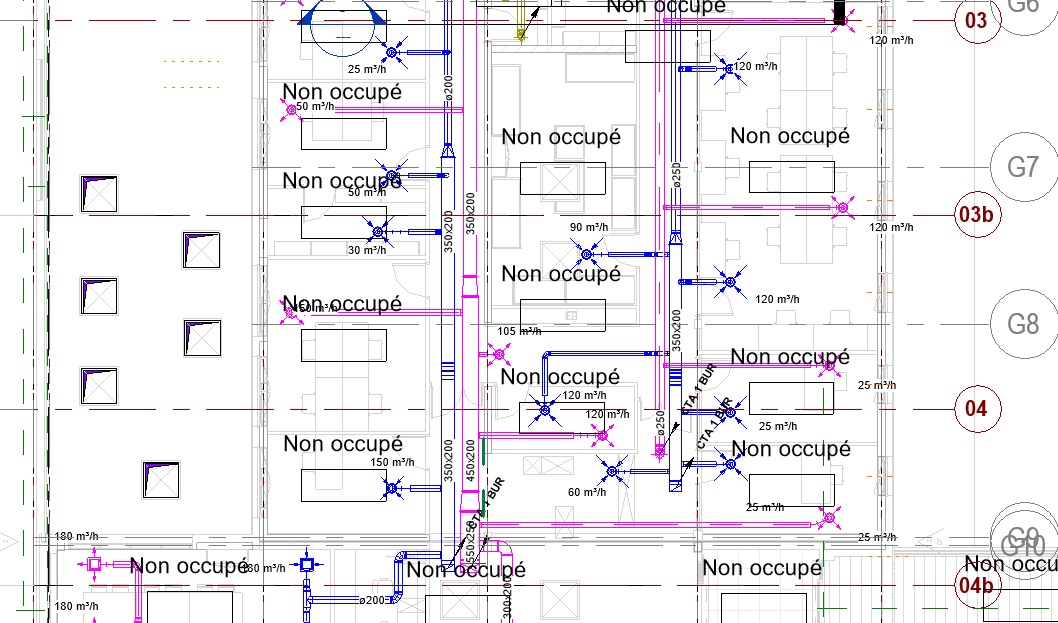

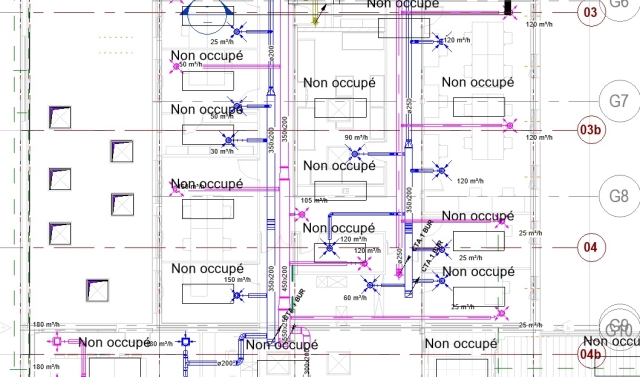

J'ai un problème sur une maquette CVP en revit 2022, J'ai pu créer les espaces dans la maquette mais impossible de récupérer le nom des pièces du r+1 ( le rdc cela fonctionne).

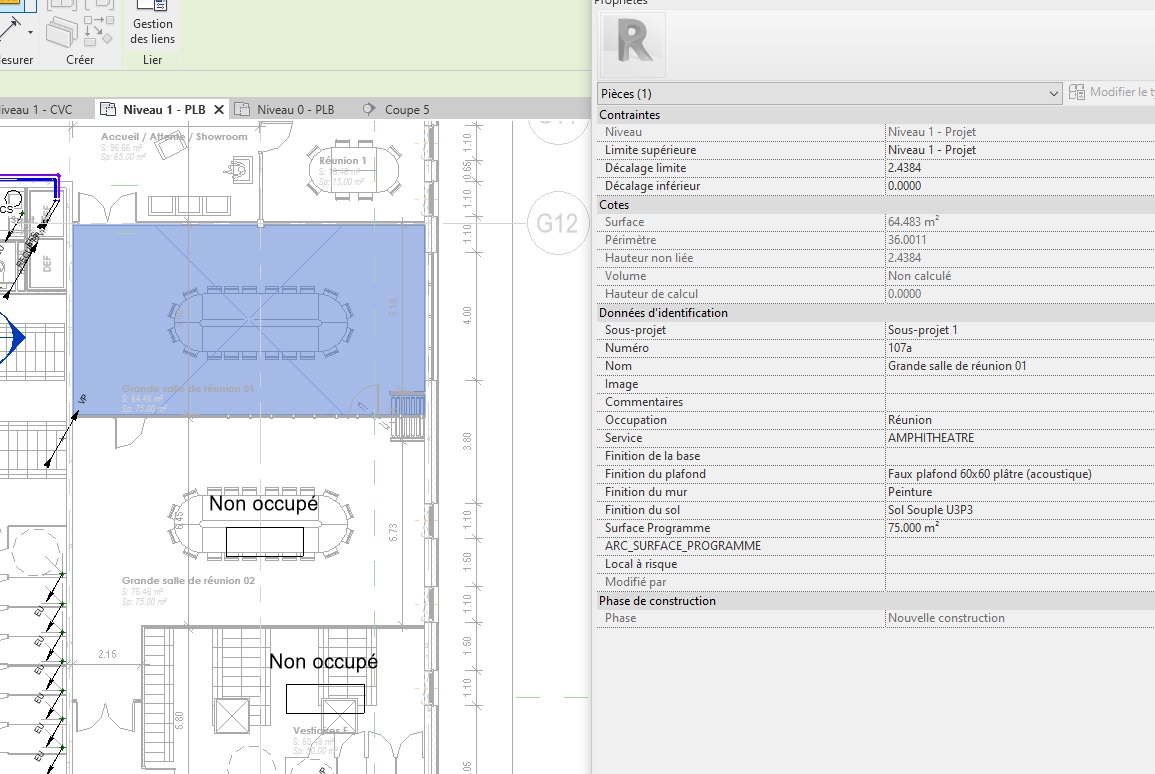

Dans une coupe je sais sélectionner la pièce en liens de la maquette archi du RDC mais pas au R+1, alors qu'en vu en plan oui pourquoi?
La maquette archi est bien en lien avec les limites de pièces.
J'ai un problème sur une maquette CVP en revit 2022, J'ai pu créer les espaces dans la maquette mais impossible de récupérer le nom des pièces du r+1 ( le rdc cela fonctionne).
Dans une coupe je sais sélectionner la pièce en liens de la maquette archi du RDC mais pas au R+1, alors qu'en vu en plan oui pourquoi?
La maquette archi est bien en lien avec les limites de pièces.
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Jacques Rigal
·
Bonjour Paul,
as tu essayer de manipuler tes plages de vue, je ne saurai trop te conseiller de faire une coupe dans ton modèle et d'afficher les pièces dans la visibilité/graphisme afin que tu valide la hauteur de tes pièces.
Ensuite vérifie bien la direction de ta vue si elle regarde vers le haut dans les paramètre de type de vue tu risque d'avoir ce type de problème.
Bon courage.
Jacques.
as tu essayer de manipuler tes plages de vue, je ne saurai trop te conseiller de faire une coupe dans ton modèle et d'afficher les pièces dans la visibilité/graphisme afin que tu valide la hauteur de tes pièces.
Ensuite vérifie bien la direction de ta vue si elle regarde vers le haut dans les paramètre de type de vue tu risque d'avoir ce type de problème.
Bon courage.
Jacques.
