Bonjour à tous, je découvre le BIM et notamment Revit depuis 2 ans, je suis en première Bac pro Technicien d'études du Bâtiment et je souhaiterais être dessinateur métreur en gros œuvre, en cours, on nous apprend la partie Architecture de Revit mais je m'intéresse surtout à la partie Exécution : plans de coffrage, plans de ferraillage, plans de pose. J'ai beaucoup cherché comment faire des plans exe sur Revit, mais je n'ai jamais trouvé de vrais tutoriels et informations sur le sujet. S'il vous plaît, si quelqu'un serait en mesure de me répondre sur le sujet, je suis preneur... Merci d'avance pour vos aides ! Bonne journée.
0
Undo
Votes
Bonjour,
Voici quelques sources qui te seront peut être utile :
http://villagebim.typepad.com/files/ferraillagerevitstructure.pdf
https://www.hexabim.com/blog/reussir-les-plans-exe-sous-revit-malgre-ses-defauts
Voici quelques sources qui te seront peut être utile :
http://villagebim.typepad.com/files/ferraillagerevitstructure.pdf
https://www.hexabim.com/blog/reussir-les-plans-exe-sous-revit-malgre-ses-defauts
Bonjour,
Va sur ce site

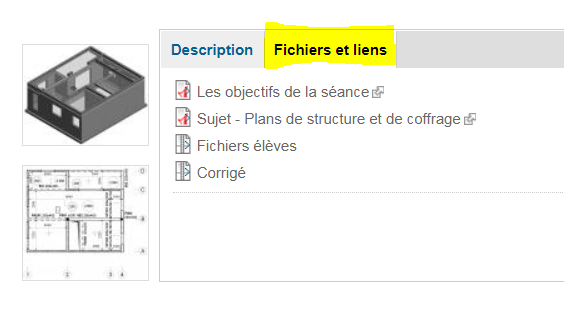

http://eduscol.education.fr/sti/ressources_pedagogiques/bim-realisation-de-plans-de-coffrages-laide-de-revit#fichiers-liens
Tu trouveras ton bonheur
Dans le site tu peux télécharger le maquette et aussi un fichier PDF montant des étapes
Bon courage
Va sur ce site
http://eduscol.education.fr/sti/ressources_pedagogiques/bim-realisation-de-plans-de-coffrages-laide-de-revit#fichiers-liens
Tu trouveras ton bonheur
Dans le site tu peux télécharger le maquette et aussi un fichier PDF montant des étapes
Bon courage
0
Undo
Votes
Merci, super ! J'avais déjà consultés ses liens qui m'avait beaucoup aidé, mais ils n'indiquent pas comment faire des plans à partir de la maquette de l'architecte, en gros, de l'archi en structure ?
0
Undo
Votes
la maquette archi est signifie que le plus gros du travail est fait.
il faut créer toutes les vues structures dans "Vue--- Vue en plan". ensuite régler tes plages de vue.
Ok je vais tester ça ce weekend mais tu préciser un peux plus dans le détail comment tu ferais, cela m'intéresse, merci.
1
Undo
Votes
Bonjour, pareil qu'Akli AM, tu trouveras ton bonheur sur une des pages dispo sur : http://eduscol.education.fr/sti/bim
Et si tu veux 1 ou 2 exercices, je peux t'envoyer des plans Archi avec les plans de Coffrage en .dwg pour t'entrainer à modéliser des petits bâtiments collectifs du type : https://trello.com/b/8KWhYXid/glfcdt-construire-%C3%A0-lheure-du-num%C3%A9rique : II - PREMIERS PAS DANS REVIT ...
Et si tu veux 1 ou 2 exercices, je peux t'envoyer des plans Archi avec les plans de Coffrage en .dwg pour t'entrainer à modéliser des petits bâtiments collectifs du type : https://trello.com/b/8KWhYXid/glfcdt-construire-%C3%A0-lheure-du-num%C3%A9rique : II - PREMIERS PAS DANS REVIT ...
0
Undo
Votes
Bonjour, pareil qu'Akli AM, tu trouveras ton bonheur sur une des pages dispo sur : http://eduscol.education.fr/sti/bimAvec Plaisir Merci, PS: je connais bien eduscol, mon prof d'études et économie vient chercher ses maquettes ifc pour les avant métré ?
Et si tu veux 1 ou 2 exercices, je peux t'envoyer des plans Archi avec les plans de Coffrage en .dwg pour t'entrainer à modéliser des petits bâtiments collectifs du type : https://trello.com/b/8KWhYXid/glfcdt-construire-%C3%A0-lheure-du-num%C3%A9rique : II - PREMIERS PAS DANS REVIT ...
0
Undo
Votes
Bonjour, pareil qu'Akli AM, tu trouveras ton bonheur sur une des pages dispo sur : http://eduscol.education.fr/sti/bimSalut Vincent, je suis en effet interressé pour quelques plans dwg afin de m'entraîner, merci
Et si tu veux 1 ou 2 exercices, je peux t'envoyer des plans Archi avec les plans de Coffrage en .dwg pour t'entrainer à modéliser des petits bâtiments collectifs du type : https://trello.com/b/8KWhYXid/glfcdt-construire-%C3%A0-lheure-du-num%C3%A9rique : II - PREMIERS PAS DANS REVIT ...
1
Undo
Votes

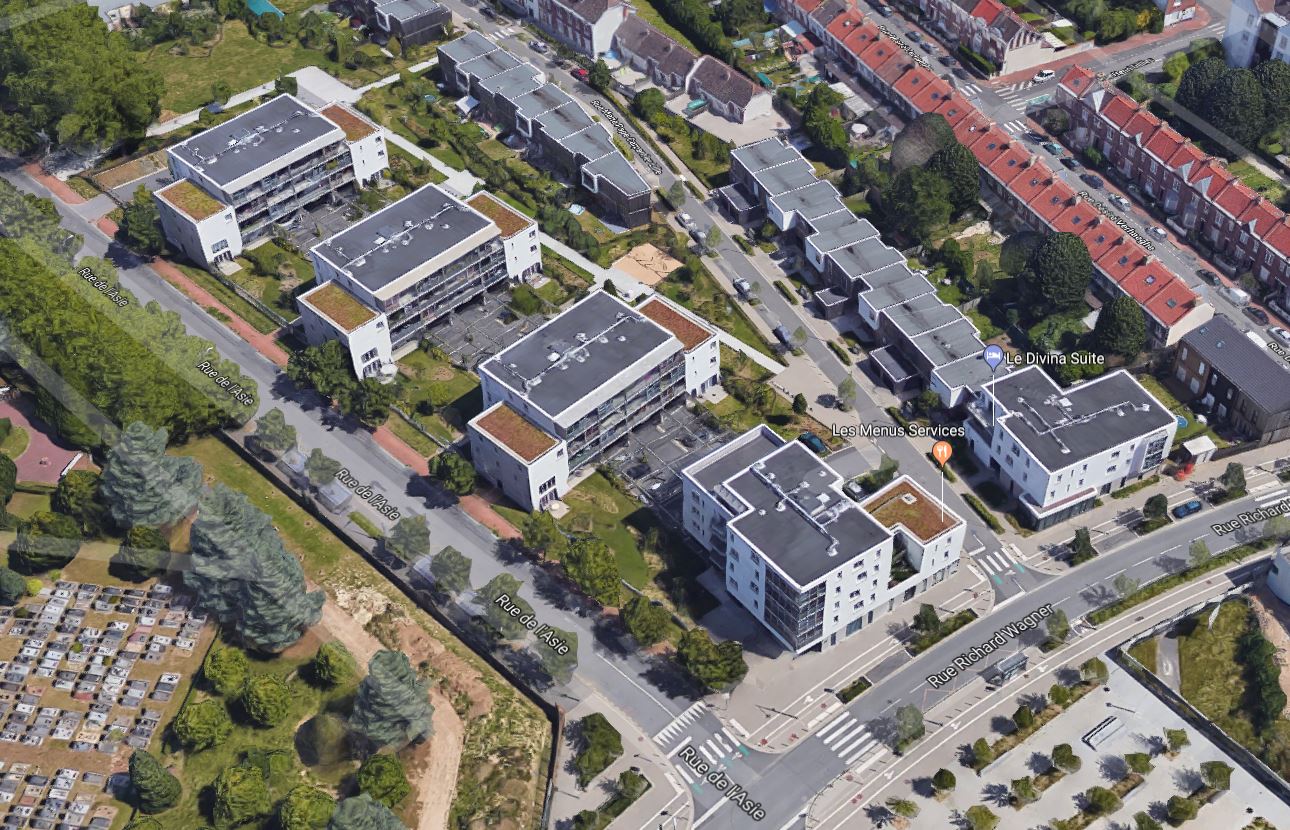

si tu me donnes une adresse mail, je te ferais un WeTransfert avec les plans Archi et Béton d'un projet de construction de logements avec 4 "petits" bâtiments différents réalisé en 2010 à Lille (détailvoir photo ci dessous), que tu pourras modéliser sous Révit par exemple, pour t’entraîner avec tes collègues et tes profs si tu le souhaites ...
Et comme ça, cela me permettra de découvrir comment évolue le Bac Pro EOGT (Etude, Organisation et Gestion de Travaux) que j'ai obtenu en 2003, avec la révolution du BIM qui est en cours.
Et comme ça, cela me permettra de découvrir comment évolue le Bac Pro EOGT (Etude, Organisation et Gestion de Travaux) que j'ai obtenu en 2003, avec la révolution du BIM qui est en cours.
0
Undo
Votes
Et non, pour la réalisation des plans de coffrage, je pense que dans un 1er temps, il ne faut pas télécharger de Gabarit, il faut partir du Gabarit de Construction de base proposé par Révit.
Si vous souhaitez allez plus loin sur le sujet, je me permet de vous conseiller le processus de travail suivant :
1 - Modélisation de la structure d'un des 4 batiments (prof + 1 ou 2 éléves moteur et motivé par Révit)
2 - Création d'une ère version de votre Gabarit "Classe Bac Pro ..." avec bibliothèque de familles nécessaires pour vos modélisations (prof + 1 ou 2 éléves moteur et motivé par Révit)
3 - Modélisation de la structure des 3 autres batiments (1 batiment = 1 éléve, + appuis prof bien sur)
4 - En // de 3, récupération des problèmes rencontrés lors des modélisations pour "anéliorations" futures
5 - Débriefe en classe entière ou par demi classe

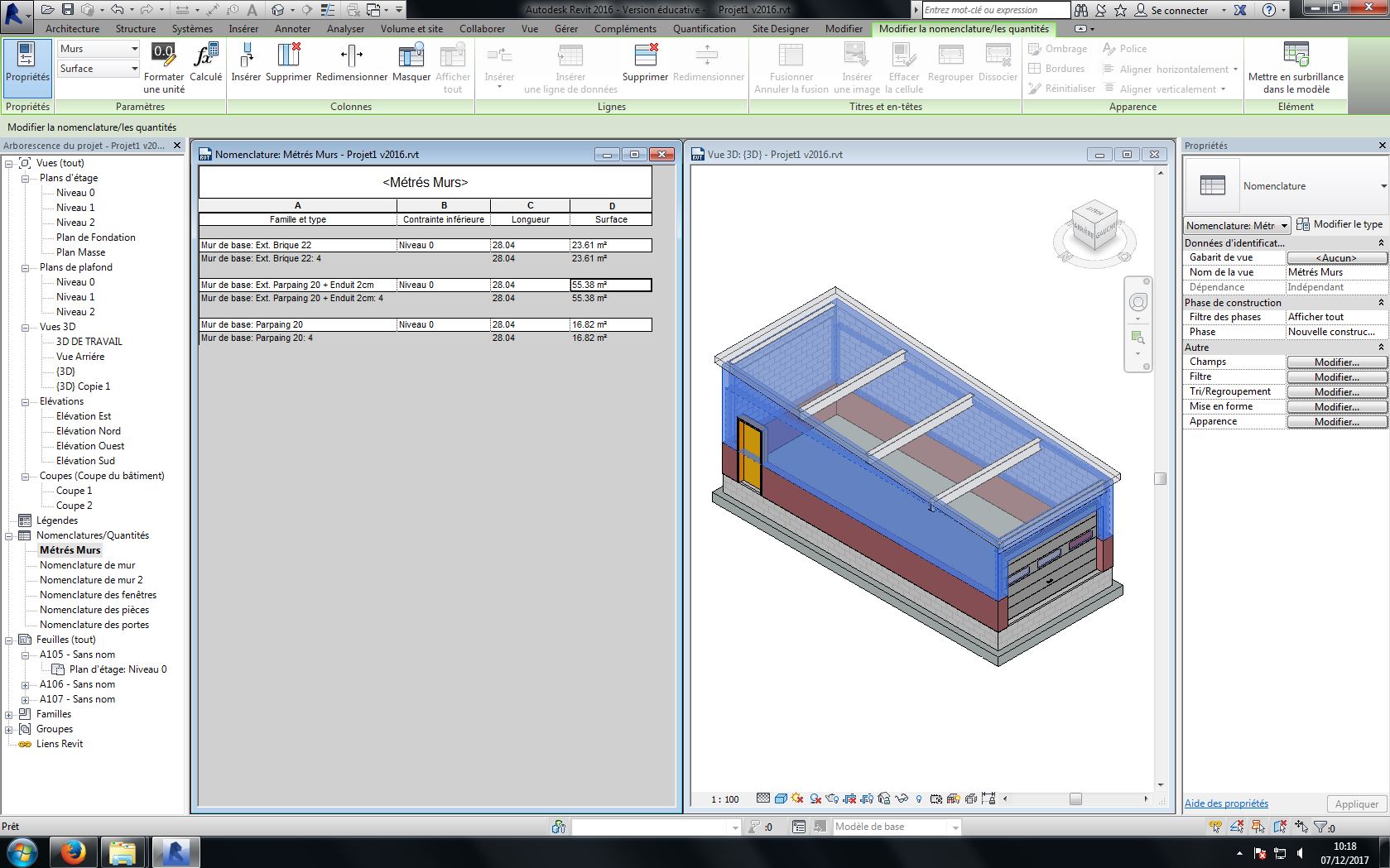

6 - Cours spécifique pour récupérer les Métrés grâce à l'outil prévu a cet effet sous Révit (Quantification)
7 - Exportation vers Excel si besoin ....
Si ton ou tes profs souhaitent plus de renseignements sur le sujet, qu'ils n'hésites pas à me contacter :
vincent.vanhamme@gretaformation.com
Si vous souhaitez allez plus loin sur le sujet, je me permet de vous conseiller le processus de travail suivant :
1 - Modélisation de la structure d'un des 4 batiments (prof + 1 ou 2 éléves moteur et motivé par Révit)
2 - Création d'une ère version de votre Gabarit "Classe Bac Pro ..." avec bibliothèque de familles nécessaires pour vos modélisations (prof + 1 ou 2 éléves moteur et motivé par Révit)
3 - Modélisation de la structure des 3 autres batiments (1 batiment = 1 éléve, + appuis prof bien sur)
4 - En // de 3, récupération des problèmes rencontrés lors des modélisations pour "anéliorations" futures
5 - Débriefe en classe entière ou par demi classe
6 - Cours spécifique pour récupérer les Métrés grâce à l'outil prévu a cet effet sous Révit (Quantification)
7 - Exportation vers Excel si besoin ....
Si ton ou tes profs souhaitent plus de renseignements sur le sujet, qu'ils n'hésites pas à me contacter :
vincent.vanhamme@gretaformation.com
0
Undo
Votes
Merci beaucoup mais je doute que le prof n'accepte car l'on a une classe agité et en retard sur le programme, je vais m'entraîner de mon côté avec ce projet
0
Undo
Votes
Le Bac Pro EOGT n'existe plus, il a été remplacé par le Bac Pro TeBee : http://www.sainte-marie-bailleul.fr/-Genie-civil-
Je compil les plans .dwg dans un .Zip et je t'envois ça prochainement.
Je compil les plans .dwg dans un .Zip et je t'envois ça prochainement.
0
Undo
Votes
Salut,
Pour moi il faut faire vos plans structure dans un fichier différent du fichier archi, Ca correspond plus à la réalité du terrain et ensuite c'est une question de responsabilité
L'archi ne modifie pas les plans de la structure et la structure ne modifie pas les plans archi, mais ils collaborent et font avancer leur propre plan ensemble, le travail collaboratif, le BIM quoi ;-)

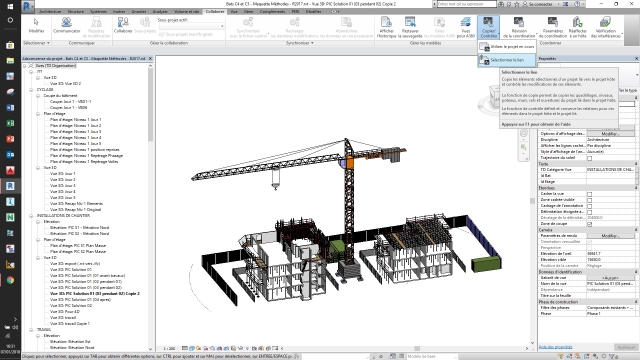

Donc tu fais ce qu'on appelle dans Revit du copier/controler
Pour moi il faut faire vos plans structure dans un fichier différent du fichier archi, Ca correspond plus à la réalité du terrain et ensuite c'est une question de responsabilité
L'archi ne modifie pas les plans de la structure et la structure ne modifie pas les plans archi, mais ils collaborent et font avancer leur propre plan ensemble, le travail collaboratif, le BIM quoi ;-)
Donc tu fais ce qu'on appelle dans Revit du copier/controler
0
Undo
Votes
Salut,Bonsoir Michaël, tu veux parler du BIM niveau 3 et openBim ?
Pour moi il faut faire vos plans structure dans un fichier différent du fichier archi, Ca correspond plus à la réalité du terrain et ensuite c'est une question de responsabilité
L'archi ne modifie pas les plans de la structure et la structure ne modifie pas les plans archi, mais ils collaborent et font avancer leur propre plan ensemble, le travail collaboratif, le BIM quoi ;-)
Donc tu fais ce qu'on appelle dans Revit du copier/controler
0
Undo
Votes
Salut,
Non sans parler de niveau de BIM
Mais simplement de façon concrète
De manière général l'archi est l'initiateur de la maquette car le premier à intervenir sur les projets ensuite le BE intervient (sur une ligne du temps l'intervention de chacun n'est pas la même) Donc le BE récupère une maquette archi (soit Revit ou IFC ou autre)
Donc le BE va faire ça maquette qui lui est propre avec son organisation, son gabarit et ses contraintes.
Donc on parle bien d'une maquette séparée dans laquelle tu lies la maquette archi si besoin mais tu ne travail pas dans la mquette archi car les archi n'auront pas travailler comme toi tu le souhaites. Normal vous n'avez pas le même métier ;-)
Idem les archi récupère ta maquette
Non sans parler de niveau de BIM
Mais simplement de façon concrète
De manière général l'archi est l'initiateur de la maquette car le premier à intervenir sur les projets ensuite le BE intervient (sur une ligne du temps l'intervention de chacun n'est pas la même) Donc le BE récupère une maquette archi (soit Revit ou IFC ou autre)
Donc le BE va faire ça maquette qui lui est propre avec son organisation, son gabarit et ses contraintes.
Donc on parle bien d'une maquette séparée dans laquelle tu lies la maquette archi si besoin mais tu ne travail pas dans la mquette archi car les archi n'auront pas travailler comme toi tu le souhaites. Normal vous n'avez pas le même métier ;-)
Idem les archi récupère ta maquette
0
Undo
Votes
Salut Michaël, sait tu comment faire tes plans structure à partir d'une maquette archi du coup ?
0
Undo
Votes
Je ne suis pas spécialiste Structure, mais pour moi, sur le sujet et faut comprendre comment les éventuelles maquettes Archi on été modélisées et voir quel "WorkFlow" le plus simple il faut suivre pour sortir l'étude de la structure grâce aux Maquettes.
Avec ma petite expérience, pour un étude de Structure, il est préférable que le technicien structure re-modélise le ou les bâtiments avec son expertise plutôt que de compléter la maquette Archi.
Faire les plans structure à partir d'une maquette archi c'est pas encore pour maintenant je penses.
Exemple de WorkFlow perso, voir page 5/6 du document ci dessous.
Avec ma petite expérience, pour un étude de Structure, il est préférable que le technicien structure re-modélise le ou les bâtiments avec son expertise plutôt que de compléter la maquette Archi.
Faire les plans structure à partir d'une maquette archi c'est pas encore pour maintenant je penses.
Exemple de WorkFlow perso, voir page 5/6 du document ci dessous.
0
Undo
Votes
Salut,
Exactement ! Pas de maquette structure en partant de la mquette archi ! Et même si tu as une maquette archi Revit et que tu travail dans Revit. Chacun sa maquette
Pour te répondre, tu commence dans Revit avec un gabarit structure, et tu lie la maquette archi, ensuite tu fais un copier controle sur certain éléments de la maquette archi (quadrillage, niveau, ...) Et voilà
Si ensuite tu recois une nouvelle maquette archi avec des modif de niveau par exemple et que tu la recharge tu auras des avertissement
Voilà
Exactement ! Pas de maquette structure en partant de la mquette archi ! Et même si tu as une maquette archi Revit et que tu travail dans Revit. Chacun sa maquette
Pour te répondre, tu commence dans Revit avec un gabarit structure, et tu lie la maquette archi, ensuite tu fais un copier controle sur certain éléments de la maquette archi (quadrillage, niveau, ...) Et voilà
Si ensuite tu recois une nouvelle maquette archi avec des modif de niveau par exemple et que tu la recharge tu auras des avertissement
Voilà
0
Undo
Votes
Tout n'est pas sur Youtube, il faut parfois installer et utiliser les logiciels comme Révit, et tester des nouvelles commandes inconnues, pour découvrir la "puissance" des outils informatiques disponibles pour étudier des projets de construction, et ce créer ce propres "tutos' pour s’approprier ces nouveaux outils de travail ...
Bon courage pour les tests à venir.
Bon courage pour les tests à venir.
0
Undo
Votes
Les fichiers en zip que t'as envoyé à Alexandre, désolé j'ai oublié de mentionner son nom dans le précédent message. Il s'agit des plans dwg et de fichier pdf.
0
Undo
Votes
Le Bac Pro EOGT n'existe plus, il a été remplacé par le Bac Pro TeBee : http://www.sainte-marie-bailleul.fr/-Genie-civil-
Je compil les plans .dwg dans un .Zip et je t'envois ça prochainement.
Bonjour, peux tu stp me renvoyer les éléments que je t'avais envoyé ?
Car je ne trouve plus le .zip que je t'avais envoyé.
0
Undo
Votes
Bonjour
Sur le ferraillage dans Revit, voici un webinaire qui présente des réalisations concrètes:
https://www.youtube.com/watch?v=SdwyErVOgi0
Cdt
Sur le ferraillage dans Revit, voici un webinaire qui présente des réalisations concrètes:
https://www.youtube.com/watch?v=SdwyErVOgi0
Cdt
0
Undo
Votes
si tu me donnes une adresse mail, je te ferais un WeTransfert avec les plans Archi et Béton d'un projet de construction de logements avec 4 "petits" bâtiments différents réalisé en 2010 à Lille (détailvoir photo ci dessous), que tu pourras modéliser sous Révit par exemple, pour t’entraîner avec tes collègues et tes profs si tu le souhaites ...
Et comme ça, cela me permettra de découvrir comment évolue le Bac Pro EOGT (Etude, Organisation et Gestion de Travaux) que j'ai obtenu en 2003, avec la révolution du BIM qui est en cours.
bonjour @Vincent hamme pourrais-je aussi avoir le fichier que tu as envoyer à Alexandre pour que je puisse aussi m'entrainer
voici mon mail moise@gmail.com
merci
