Bonjour,

Je suis en train de créer un gabarit Revit pour mon entreprise et je viens de m'apercevoir d'un problème au niveau de mes hachurages de poteaux.

Si mon niveau fait moins de 2.37m de hauteur, le motif de coupe des poteaux se changent en motif de projection alors que le plan de coupe de la plage de vue coupe au même endroit, la hachure devrait donc rester en motif de coupe peu importe la taille du niveau tant que le plan de coupe est bien placée.

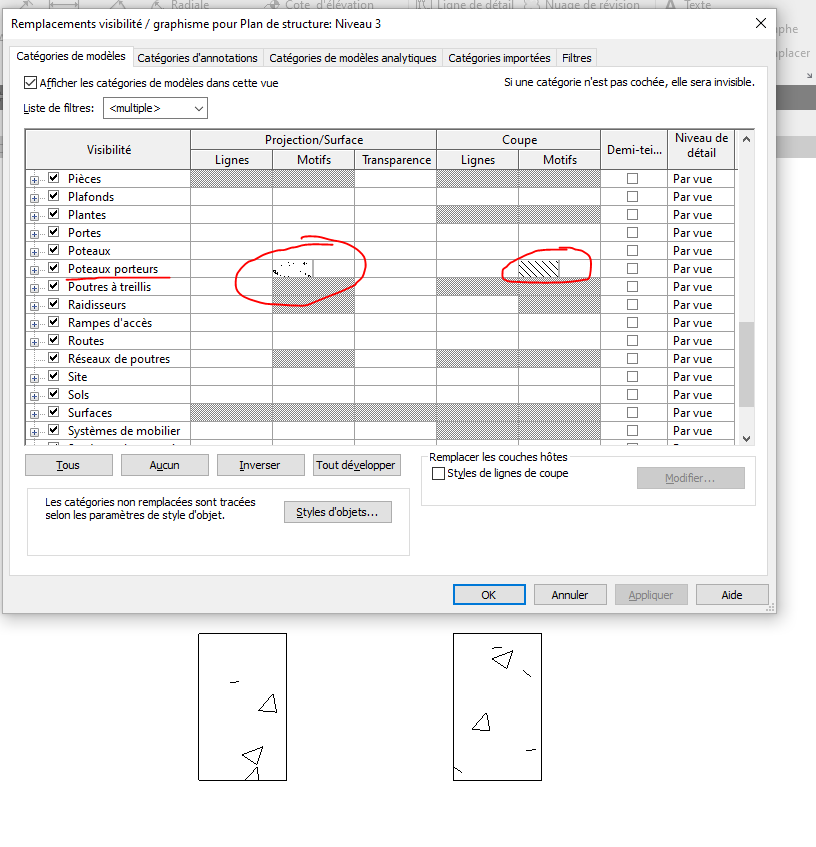

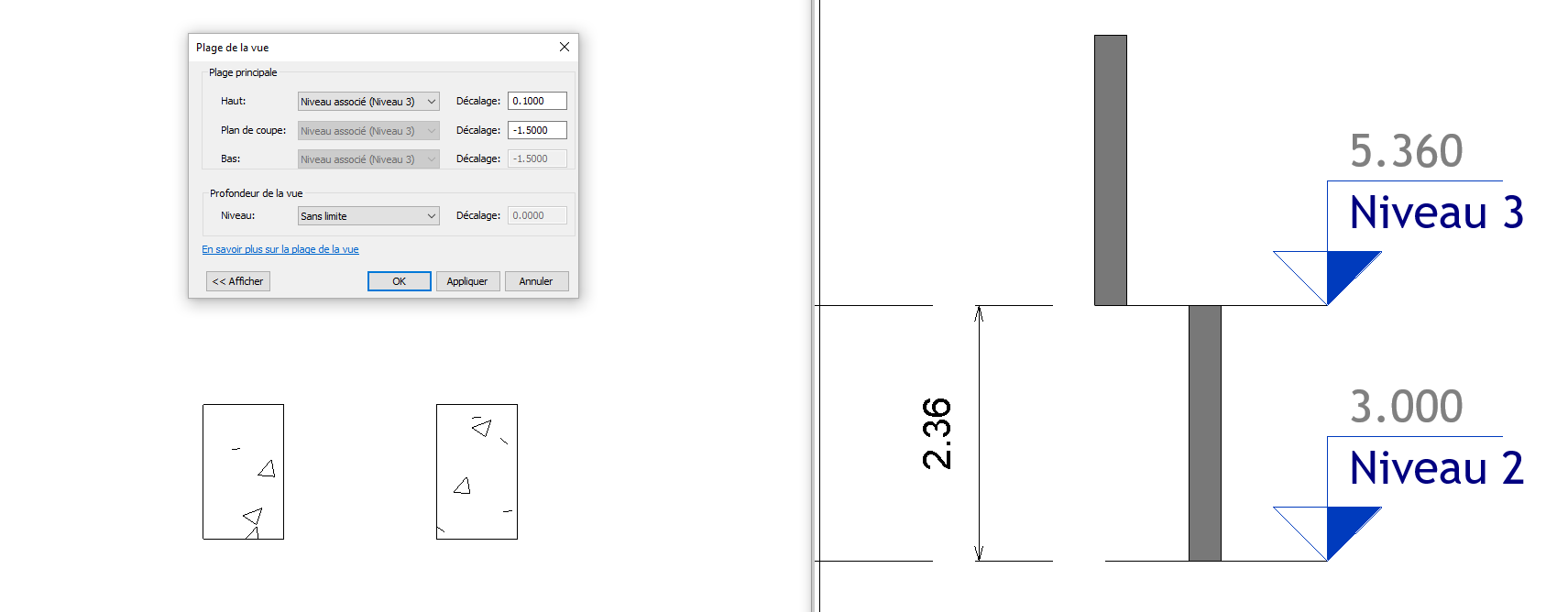

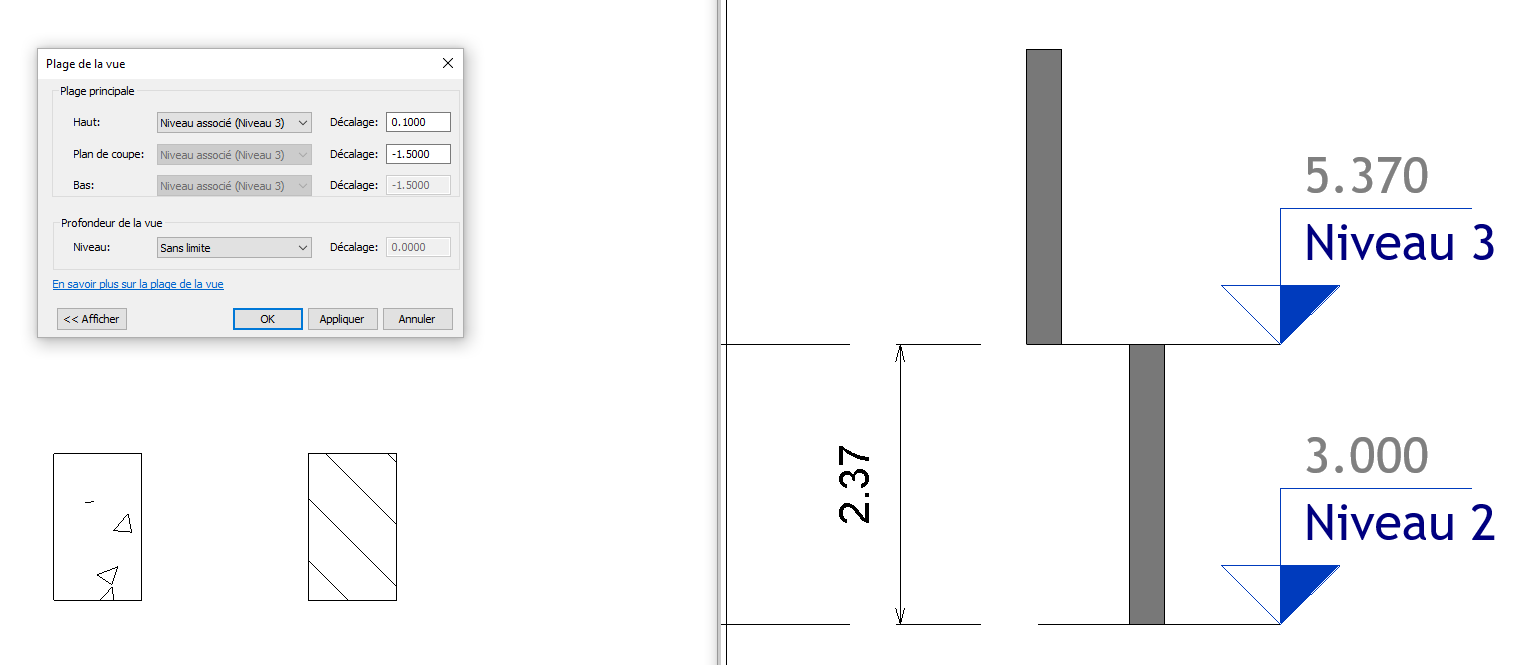

Je vous mets des captures d'écran pour mieux comprendre, une avec un niveau à 2.37 m où les motifs de projection et de coupe sont corrects et une avec un niveau à 2.36 m où le motif de coupe s'est changé en motif de projection ainsi qu'une dernière avec les paramètres de visibilité des poteaux.

Si quelqu'un à déjà eu ce problème je suis preneur, merci d'avance !
il y a environ 1 mois
·
#16839
0
Votes
Annuler

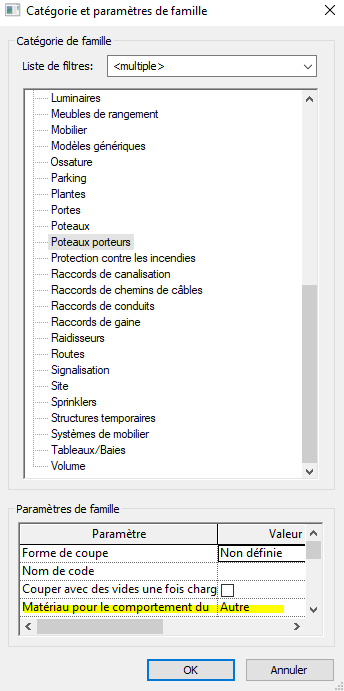

Dans la famille du poteau essaye de mettre Autre et non Béton.
il y a 4 semaines
·
#16886
0
Votes
Annuler
Bonjour, j'ai essayé ça aussi mais rien n'y fait j'ai toujours un problème de hachurage si mon niveau fait moins de 2.36m.

Dans la famille du poteau essaye de mettre Autre et non Béton.
il y a 2 semaines
·
#16888
1
Votes
Annuler
Bonjour,

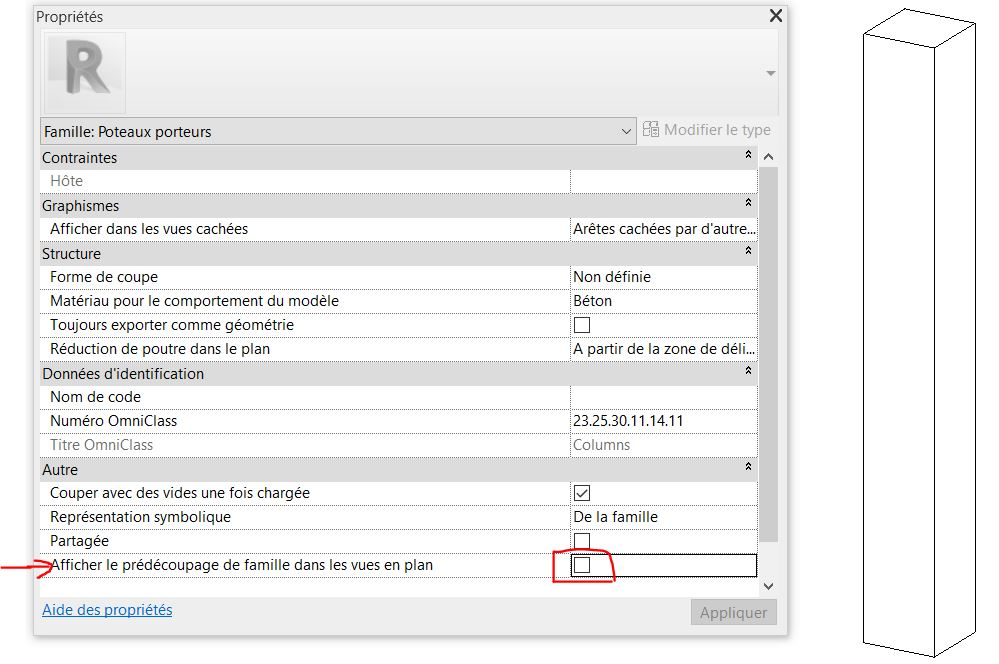

Selecter le poteau -> Modiffier la famille -> dans les Propriétés -> désactivez ce paramètre Afficher le prédécoupage de famille dans les vues en plan - > Charger dans le projet
