Régulation aéraulique et éviter un cumul de débit sur Revit
Ludwig Stevenaert
27 avril 2020
4.5K
2
Bonjour à tous,
J'aimerais savoir si l'un d'entre vous à la solution à mon problème :
J'ai une CTA de 7000 m3/h qui traite une salle de théâtre en soufflage et reprise.
Je souffle et reprend au dessus des spectateurs (3500 m3/h).
Le reste (3500 m3/h) est soufflé/repris soit devant la scène, soit au dessus de la scène (pour des contrainte de décors...) avec un jeu de registre motorisé.
J'aurais donc un tronçon de soufflage et de reprise qui fonctionnera et pas l'autre.
J'ai connecté toute mes gaines et mes bouches et le cumule est à 10500 m3/h car revit somme la totalité des bouches.
Je souhaite que mon réseau soit entièrement connecté et que mes bouches soient bien renseigné.
Avez-vous une solution pour faire en sorte que revit ne cumul pas le débit des 2 antennes ?
Pour mon rendu j'ai simplement faire un bouchon que j'ai aligné à mes registres...c'est pas très BIM quoi !
J'aimerais savoir si l'un d'entre vous à la solution à mon problème :
J'ai une CTA de 7000 m3/h qui traite une salle de théâtre en soufflage et reprise.
Je souffle et reprend au dessus des spectateurs (3500 m3/h).
Le reste (3500 m3/h) est soufflé/repris soit devant la scène, soit au dessus de la scène (pour des contrainte de décors...) avec un jeu de registre motorisé.
J'aurais donc un tronçon de soufflage et de reprise qui fonctionnera et pas l'autre.
J'ai connecté toute mes gaines et mes bouches et le cumule est à 10500 m3/h car revit somme la totalité des bouches.
Je souhaite que mon réseau soit entièrement connecté et que mes bouches soient bien renseigné.
Avez-vous une solution pour faire en sorte que revit ne cumul pas le débit des 2 antennes ?
Pour mon rendu j'ai simplement faire un bouchon que j'ai aligné à mes registres...c'est pas très BIM quoi !
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Ludwig Stevenaert
·
Merci Alain.
J'ai testé et ça fonctionne. Le seul truc qui me gène c'est la catégorie de la famille. du coup je l'ai passé en "Accessoire de gaine" et en type "Attache à". Ça fonctionne très bien aussi.
Prochaine objectif, adapté ma famille avec les mêmes paramètres que toi. Je vais bidouiller ça prochainement.
J'ai testé et ça fonctionne. Le seul truc qui me gène c'est la catégorie de la famille. du coup je l'ai passé en "Accessoire de gaine" et en type "Attache à". Ça fonctionne très bien aussi.
Prochaine objectif, adapté ma famille avec les mêmes paramètres que toi. Je vais bidouiller ça prochainement.
Hamel Alain
·
Bonjour,
Voila la famille que j'utilise, et elle fonctionne
Voila la famille que j'utilise, et elle fonctionne
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Ludwig Stevenaert
·
bonjour,

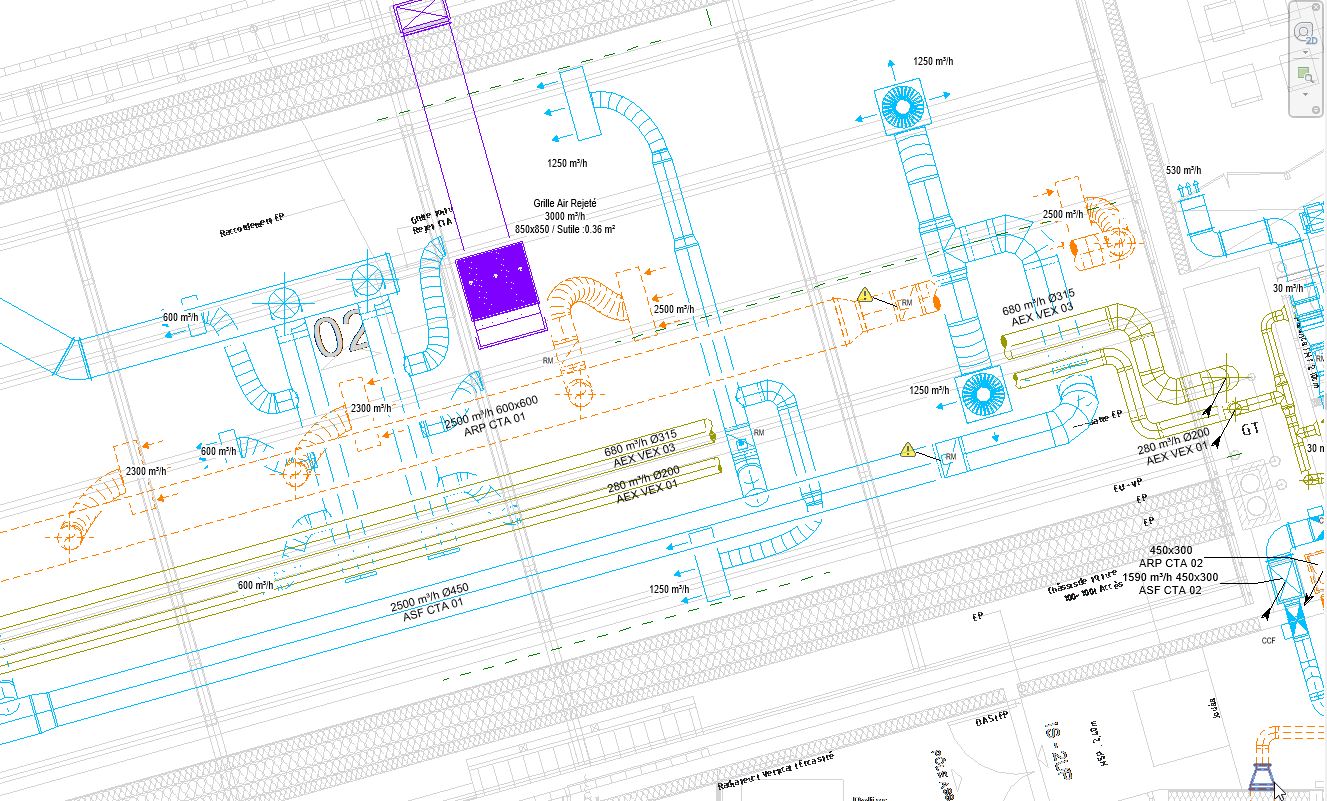

voici les capture d'écran de la vue en plan ventilation de mon projet. J'ai volontairement laissé les alertes de déconnexion pour vous monter que je n'ai pas raccordé le registre des deux côtés. J'ai mis un bouchon sur la gaine qui semble repartir du registre.

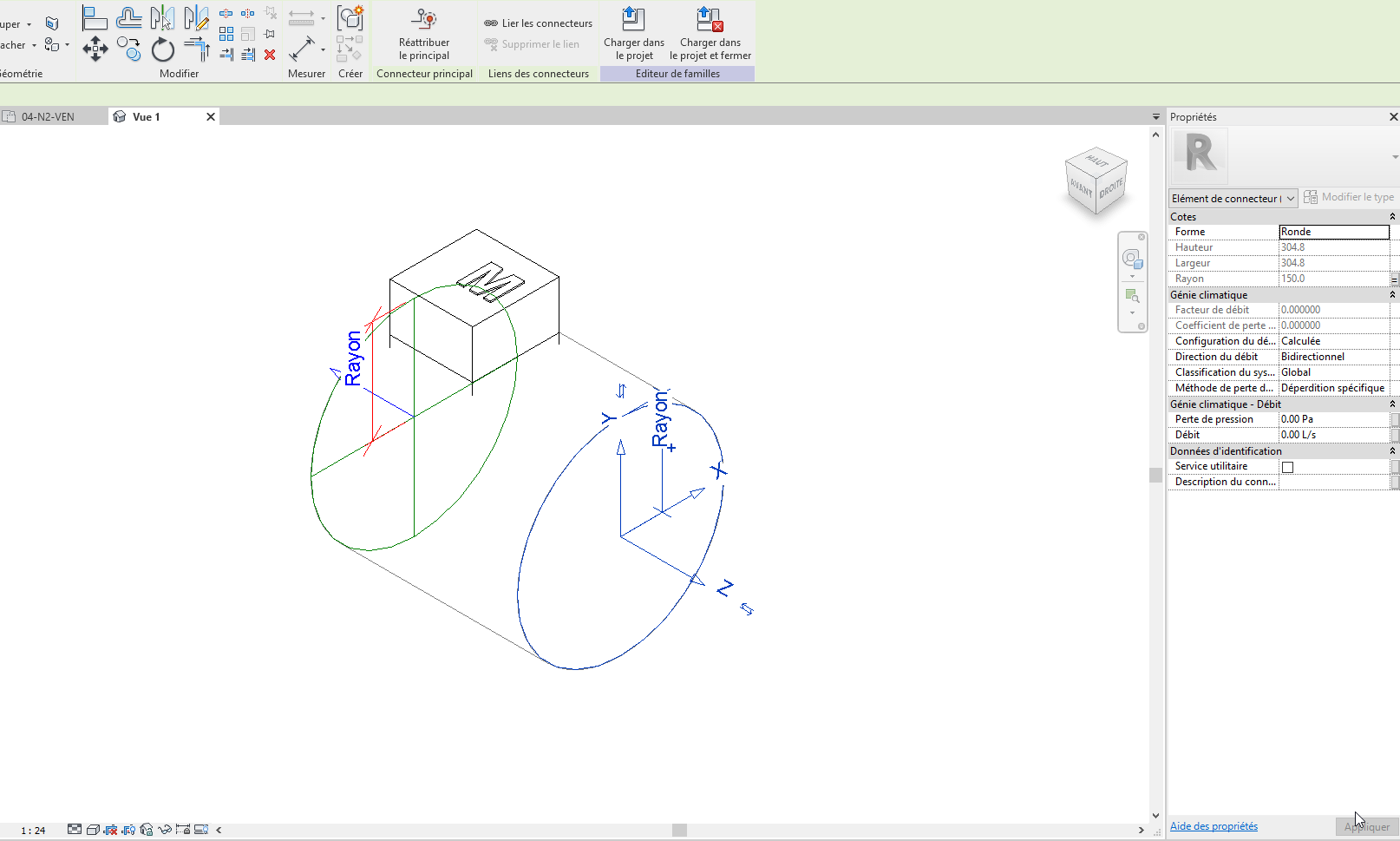

Aussi, une capture de ma famille de registre avec les paramètres et la preuve que les connecteurs ne sont pas liés.
