Revit : Arborescence IFC
JR
Julien RODESCHINI
05 mars 2019
9365 0 3 0
Bonjour,

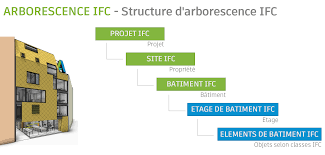

Je souhaiterais exporter en IFC 2x3 depuis Revit en retrouvant l'arborescence IFC type comme ceci:
2 questions se posent:
- comment créer cette structure dans revit et où renseigner un nom spécifique pour chaque structure? j'ai cherché notamment dans "organisation de l'arborescence" mais n'ai pas trouvé ce que je cherchais.
- y a-t-il un paramètre particulier à utiliser lors de l'export avec le plugin IFC2018?
Merci d'avance pour vos réponses.
Je souhaiterais exporter en IFC 2x3 depuis Revit en retrouvant l'arborescence IFC type comme ceci:
2 questions se posent:
- comment créer cette structure dans revit et où renseigner un nom spécifique pour chaque structure? j'ai cherché notamment dans "organisation de l'arborescence" mais n'ai pas trouvé ce que je cherchais.
- y a-t-il un paramètre particulier à utiliser lors de l'export avec le plugin IFC2018?
Merci d'avance pour vos réponses.
Images
Réponses
Hello,
ton arborescence est directement créée par l'export Revit, suivant le mwd que tu choisis
Dans ton IFC, le nom que prend le site, le batiment, le projet, tes étages, est défini par des paramètres qui ne sont pas tous natifs dans Revit.
je t'invite à voir ce lien et à intégrer ces paramètres dans ton gabarit. Autodesk propose également un gabarit revit avec les paramètres partagés ifc.
https://support.cad-q.no/hc/no/articles/212170649-IFC-Parameters
Pour comprendre, le mieux pour toi est d'avoir un ficher Revit simpe, dans lequel tu remplis tous tes champs avec des valeurs du genre BuildingID = *BUILDING ID* , afin de comprendre comme revit exporte chaque paramètre. Tu veras que certains paramètres Revit ne sont pas exportés en Ifc nativement, et que certains paramètres partagés nommés d'une certaine façon le sont.
ton arborescence est directement créée par l'export Revit, suivant le mwd que tu choisis
Dans ton IFC, le nom que prend le site, le batiment, le projet, tes étages, est défini par des paramètres qui ne sont pas tous natifs dans Revit.
je t'invite à voir ce lien et à intégrer ces paramètres dans ton gabarit. Autodesk propose également un gabarit revit avec les paramètres partagés ifc.
https://support.cad-q.no/hc/no/articles/212170649-IFC-Parameters
Pour comprendre, le mieux pour toi est d'avoir un ficher Revit simpe, dans lequel tu remplis tous tes champs avec des valeurs du genre BuildingID = *BUILDING ID* , afin de comprendre comme revit exporte chaque paramètre. Tu veras que certains paramètres Revit ne sont pas exportés en Ifc nativement, et que certains paramètres partagés nommés d'une certaine façon le sont.
AM
J'ai ouvert un IFC avec le bloc notes pour changer les noms de l'arborescence (ex: IFC SITE pour le paramètre IFCSITE) et j'ai vérifié dans une visionneuse que les modifications étaient bien effectuées.

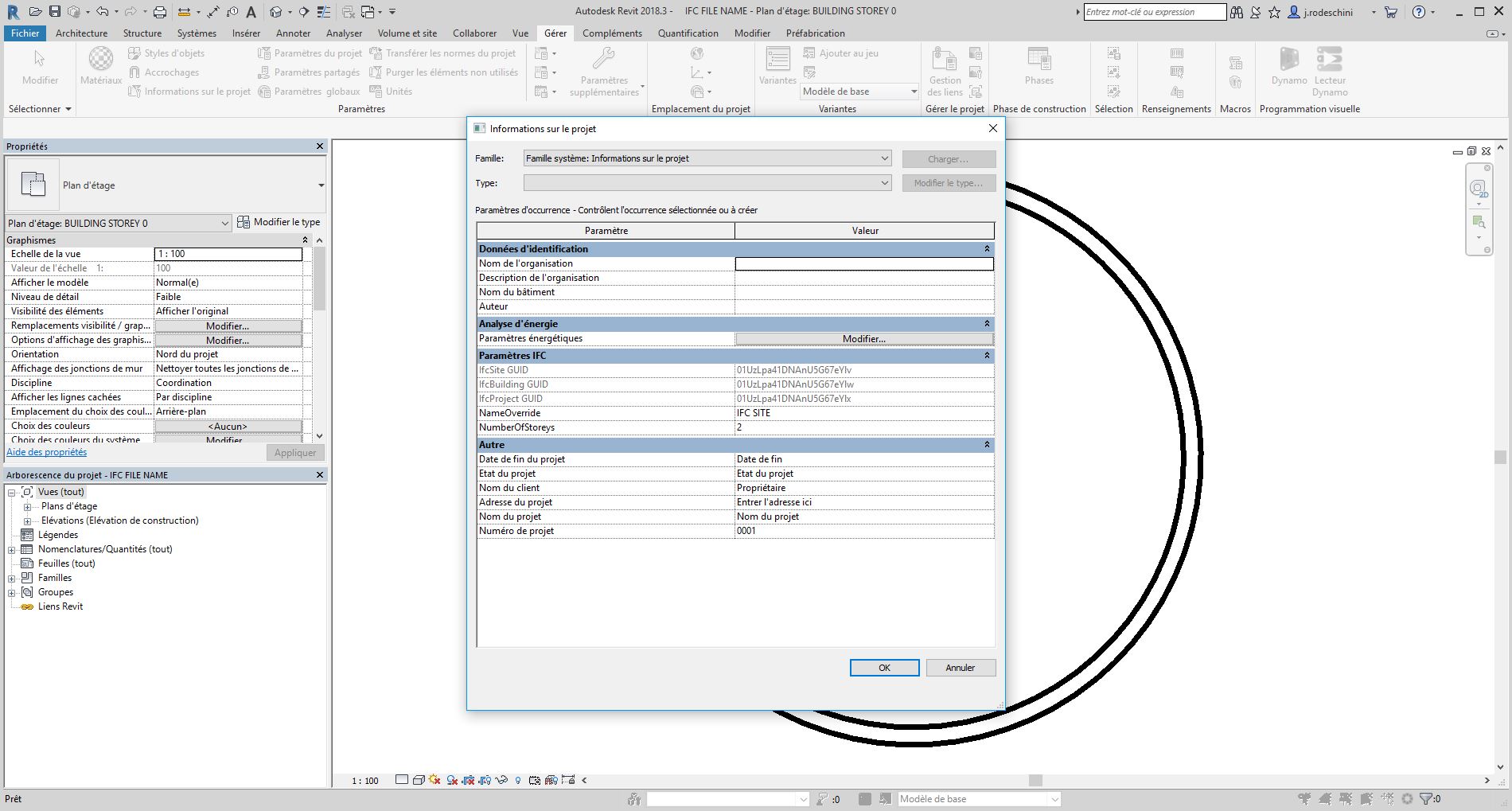

J'ouvre mon iFC dans revit pour rechercher où apparaissent ces renseignements et je ne retrouve que l'IFCSITE qui apparaît dans: Gérer / Informations sur le projet / Paramètres IFC "name override". Les autres ont été remplacés lors de l'import.
J'exporte ce fichier en IFC depuis revit et l'ouvre dans une visionneuse: l'IFCSITE a été modifié automatiquement par revit pour revenir à "default"...
J'ouvre mon iFC dans revit pour rechercher où apparaissent ces renseignements et je ne retrouve que l'IFCSITE qui apparaît dans: Gérer / Informations sur le projet / Paramètres IFC "name override". Les autres ont été remplacés lors de l'import.
J'exporte ce fichier en IFC depuis revit et l'ouvre dans une visionneuse: l'IFCSITE a été modifié automatiquement par revit pour revenir à "default"...
JR
Pour t'assurer de l'état de ton IFC en fin de course Revit n'est pas la meilleure solution. Utilise plutôt un viewer comme EveBIM. L'avantage c'est qu'il te permet de lire facilement les informations en format IFC (et il est gratuit).
Sinon il me semble que nativement Revit respecte ton arborescence jusqu'aux étages.
Il n'y a que pour le site que je sois moins sur. Logiquement il devrait être lié à Géré\Emplacement\Onglet Site.
Sinon il me semble que nativement Revit respecte ton arborescence jusqu'aux étages.
Il n'y a que pour le site que je sois moins sur. Logiquement il devrait être lié à Géré\Emplacement\Onglet Site.
TG

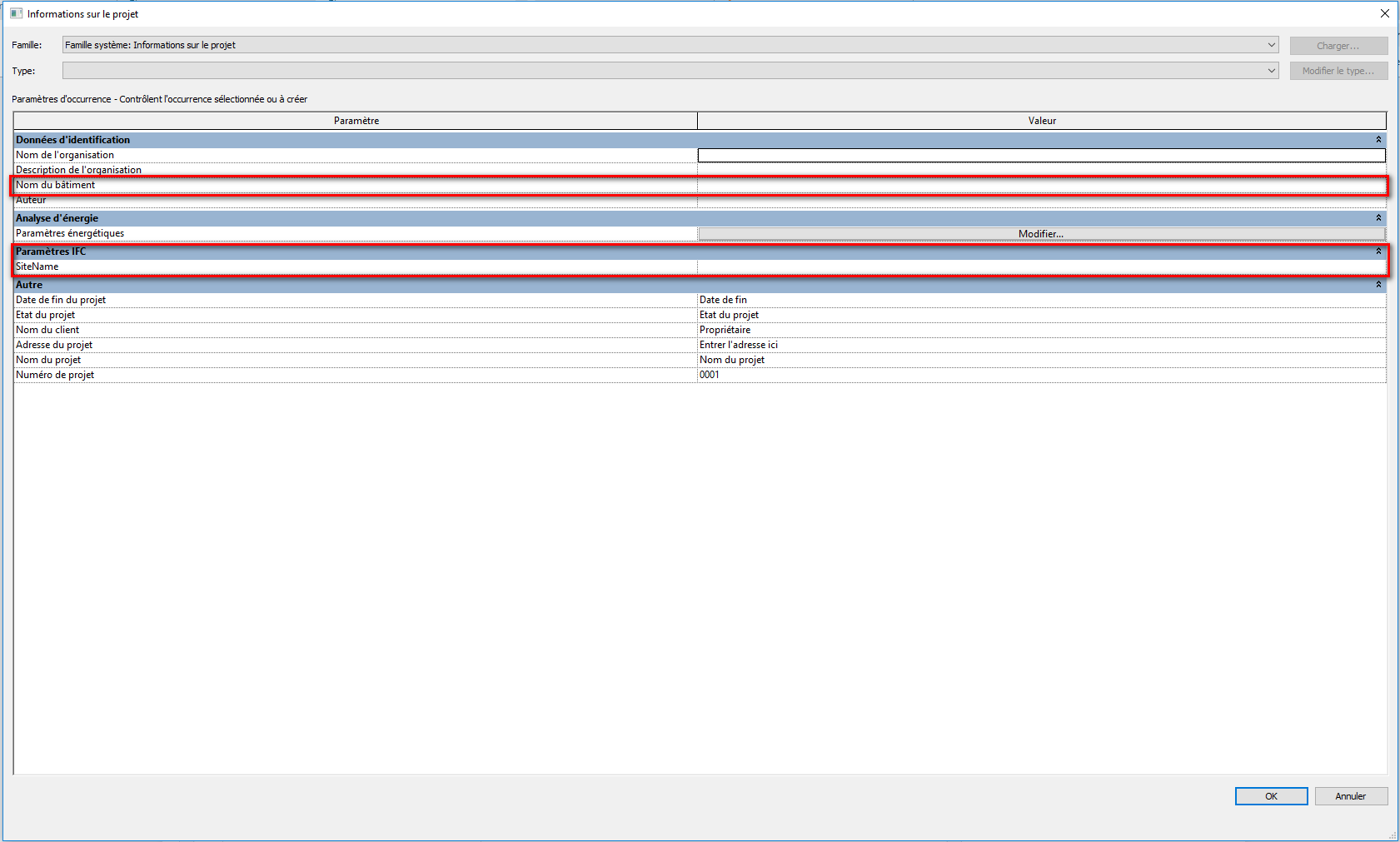

Bonjour, par défaut les fichiers ifc issus de revit ont déjà un site et un bâtiment de défini. Le réglage du nom du bâtiment se fait via les informations du projet en utilisant "Nom du bâtiment" (paramètre de base) et via "SiteName" pour le nom du site (paramètre à créer).
KL
Merci pour vos réponses.
Effectivement le nom du site doit être créé via un nouveau paramètre SiteName.
Le nom du projet doit par contre être renseigné dans N° de projet.
Effectivement le nom du site doit être créé via un nouveau paramètre SiteName.
Le nom du projet doit par contre être renseigné dans N° de projet.
JR
Bonjour,
comment créer les nouveaux paramètres pour être en accord avec l'arborescence spatial demandée en IFC?
sous revit
yAnn
le lien ne fonctionne plus , dommage https://support.cad-q.no/hc/no/articles/212170649-IFC-Parameters
comment créer les nouveaux paramètres pour être en accord avec l'arborescence spatial demandée en IFC?
sous revit
yAnn
le lien ne fonctionne plus , dommage https://support.cad-q.no/hc/no/articles/212170649-IFC-Parameters
YR
Bonjour,
Les paramètres permettant d'agir sur l'export ifc et notamment la structure spatiale sont listés dans le lien ci-dessous. Libre à toi de les importer directement ou de les recréer, l'important est que le paramètre ait strictement le même nom.
Les paramètres permettant d'agir sur l'export ifc et notamment la structure spatiale sont listés dans le lien ci-dessous. Libre à toi de les importer directement ou de les recréer, l'important est que le paramètre ait strictement le même nom.
