Bonsoir à tous

Je cherche à mieux comprendre les systèmes de coordonnées utilisés dans Revit, entre autre avec le pdf proposé par L. Filleau sur Hexabim.

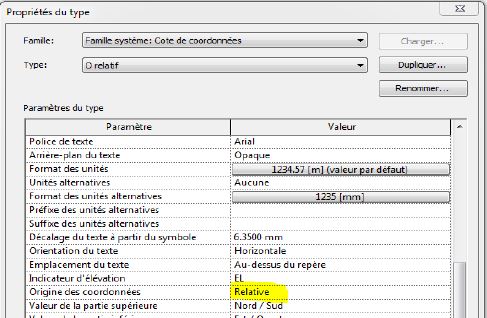

P 7 et 8, j'ai quelques problèmes : L'auteur y dit qu'on peut modifier l'origine des coordonnées utilisée, dans les propriétés de type des outils "Cote d'élévation", "Cotes de coordonnées" et "Niveau" (Cf. la première figure ci-dessous, extraite du pdf cité ci-dessus).
Comment fait-on pour accéder à ces outils ?

D'avance merci.
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

Il faut aller dans la fenêtre de propriété puis "Modifier le type" pour avoir accès à l'origine de l'élévation.

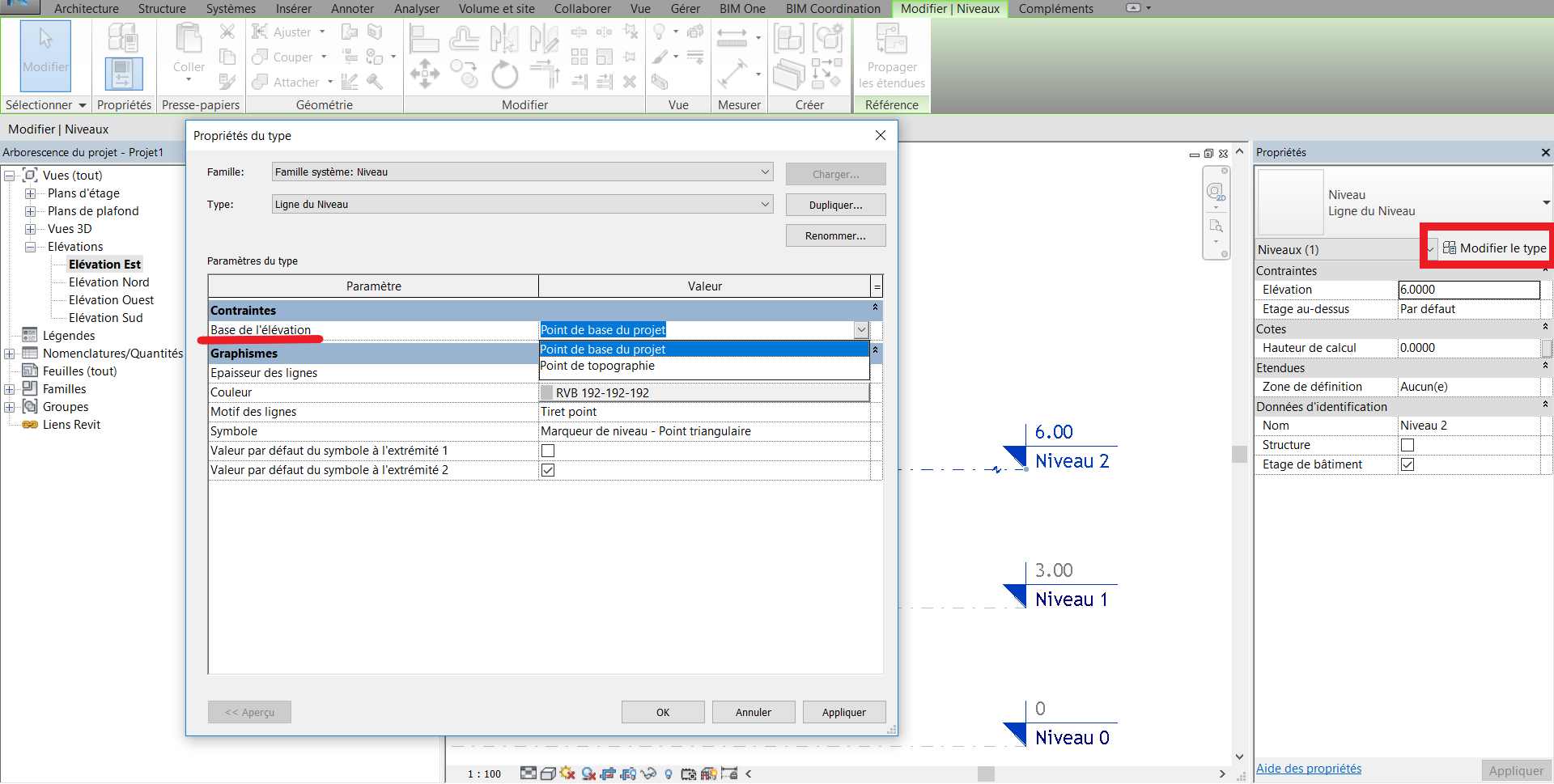

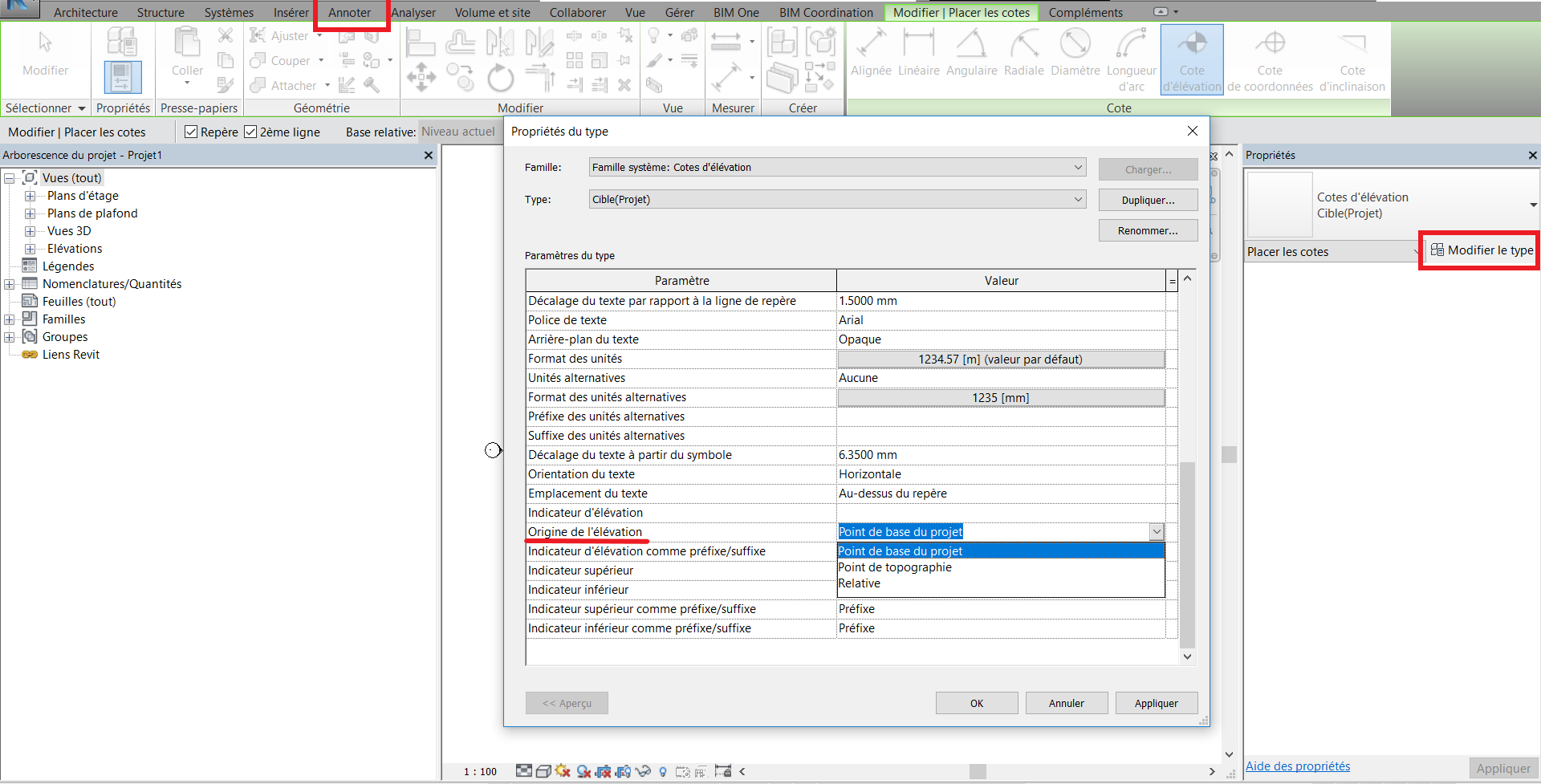

Je t'ai joint des captures d'écran.
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour

Merci Alban


Je n'avais pas trouvé la propriété "Origine de l'élévation" de la cote d'élévation, en passant par Modifier le type, dans la fenêtre Propriétés du type. Il faut croire que j'avais fait défiler cette fenêtre trop vite.
N'étant pas certain qu'il fallait d'abord passer par Annoter, Cote d'élévation, Modifier le type, j'avais laissé tomber.

Vu le nombre de propriétés que possède chaque type, cela serait bien s'il y avait, dans cette fenêtre Propriétés du type, un système de recherche. On écrit le début du nom de la propriété, et hop, Revit met en surbrillance la propriété en question.

Encore merci.
