IFC invisible

Rechercher dans les commentaires

Search

sani bako

· 11 octobre 2023

Quoted from Céline F on jeudi 14 mai 2020

il est déja en "afficher "tout"

bonjour, l'option afficher tout ne vous affiche pas tout , vous devez mettre sur "aucun" pour voir l'intégralité de votre IFC ici le probleme viens de l'ifc.

0

0

Signaler le commentaire

Antoine Nguyen

· 20 mai 2020

Bonjour,

Concernant le géoréférencement, je pense qu'il doit y avoir un problème de coordonnées dans au moins une des 2 maquettes.


vérifie les coordonnées demandés dans la convention BIM, ou à défaut, superpose le plan géomètre géoréférencé.

Une vérification approximative des coordonnées est aussi possible ex: en utilisant géoportail.fr au moins vous saurez qui n'est pas dans la bonne ville (voir pays). Pour info, distance nord/sud de la France 1000km, 5500 km c'est beaucoup...
N'ayant ni les maquettes, ni le protocole, je ne peux pas vous aider +.


Cordialement,

0

0

Signaler le commentaire

Jerome Pereira

· 19 mai 2020

Bonjour,

Suite à votre envoie de l'IFC, et en reprenant les procédures d'Antoine Nguyen :

J'ai ouvert votre IFC avec bimVision. On voit bien le bâtiment.

J'ai ouvert l'IFC depuis Revit 2018. Quelques messages d'erreur, il semblerait qu'on perde un mur et des portes...
Mais on voit bien la maquette en 3D

J'ai créer un nouveau projet et j'ai lié l'IFC. Là aussi on voit la 3D, mais en plan, le bâtiment se retrouve à plus de 5500km du point d'origine. A voir si quelqu'un peut vous renseigner la procédure pour l'avoir à proximité du point de base du projet.

Ah et pour les 2 manipulations ci-dessus j'étais en phase 3.

A voir si ces infos sont suffisantes pour que vous arriviez à travailler avec cet IFC.

0

0

Signaler le commentaire

Antoine Nguyen

· 19 mai 2020

Bonjour,

voici la manip que je préconiserais:

1) vérifier que l'IFC est visible dans un viewer, ça peut sembler idiot mais on a tous déjà fait des mauvais exports IFC
2) se mettre en vue 3D, raccourci clavier revit " ZE" pour avoir une vue d'ensemble et voir si c'est un problème de géoréférencement.
3) vérifier les paramètres de visibilités, les filtres, les gabarits, cadre de la vue pour que tout soit visible puis ZE.
4) ouvrir le fichier ifc.rvt pour vérifier que la conversion IFC ==> ifc.rvt est correcte. En cas d'erreur, il y a un problème de paramétrage dans les options d'import ( fichier/exporter/options/optionsifc)


Cordialement,

0

0

Signaler le commentaire

Jerome Pereira

· 19 mai 2020

Bonjour,

Je ne trouve pas d'option MP. Voici mon adresse :

0

0

Signaler le commentaire

Céline F

· 19 mai 2020

Bonjour,

je bosse en mm sur mon gabarit.. pas sur l'ifc.. (je me suis mal exprimé..dsl)
Comment vous l'envoyer en privé??
Merci!

0

0

Signaler le commentaire

Jerome Pereira

· 18 mai 2020

Bonsoir,

Au vu des valeurs ça ne doit pas être des millimètres sur l'IFC.

Il me semble que c'est renseigné au bout de la case ou au début.
Peut-être en centimètres. Si c'est bien ça, je ne pense pas que le problème viennent des coordonnées.

A voir les autres possibilités, filtres, phases...

Sinon le plus simple c'est d'envoyer en privé votre ifc à David Boireau ou moi et on essaiera de voir si on peut vous dépanner.

Cordialement

0

0

Signaler le commentaire

Céline F

· 18 mai 2020

non dsl je ne peux pas mettre l'ifc.

0

0

Signaler le commentaire

Céline F

· 18 mai 2020

Bonjour!
désolée pour le retard de réponse!
Je n'ai pas l'option d'insertion justement sur cette fenêtre. peut être la version revit (2018)??

global x -147.5931
global y -252.729149
global z-2.6
(nous bossons en mm...)
bounding box length 187.576947
bouding box width 282.37877
bouding box height 17.53

Vous en pensez quoi??

0

0

Signaler le commentaire

David BOIREAU Structure

· 15 mai 2020

Ca vous embête de le mettre en lien de téléchargement (votre IFC) histoire de faire un test, parce que je ne comprends pas que vous ne puissiez pas le voir.

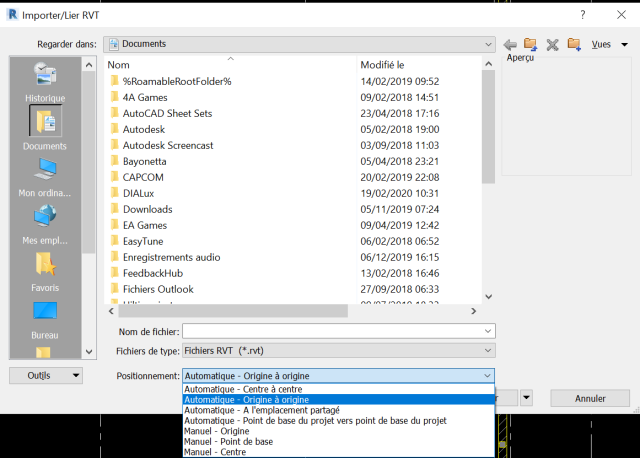

Quand vous liez un fichier Revit, vous avez les options d'insertion.

0

0

Signaler le commentaire

Jerome Pereira

· 15 mai 2020

Vous avez des grandes valeurs?


Si oui, je pense que c'est à cause de ça. Par contre, je n'ai pas trouvé de solution pour régler ce problème.
Mais peut-être que quelqu'un saura vous dire.

J'essaierai de me renseigner de mon côté aussi.

0

0

Signaler le commentaire

Céline F

· 15 mai 2020

DAVID BOIREAU:
je n'ai pas les options.. dommage!
JEROME PEIRERA:
comment est ce que je peux du coup changer les coordonnées de l'ifc, maintenant que je les ai???
dsl du dérangement....
Merci!

0

0

Signaler le commentaire

Céline F

· 15 mai 2020

Bonjour!

Merci pour vos réponses!! je vais tester juste maintenant!! a suivre!
Merci!!!!

0

0

Signaler le commentaire

Jerome Pereira

· 15 mai 2020

Bonjour,

En ouvrant avec BimVision vous avez quelque chose qui apparait?
Si oui, vous pouvez regarder sur la palette de propriété sur le côté. Vous devriez avoir :
- Projet -> Site (ou bien) - Projet -> Batiment
Cliquer sur site ou bâtiment selon ce que vous avez. Ensuite dans la partie basse de la palette, il y a un onglet "Emplacement".
Vous y trouverez les coordonnées (global x,y,z)
Ainsi que la "bounding box".

Si ces valeurs sont très grande, ça peut être la cause de votre problème.

A voir si la solution de David Boireau permet de le régler.

0

0

Signaler le commentaire

David BOIREAU Structure

· 15 mai 2020

Bonjour,

Essayez de créer un fichier revit vierge avec un gabarit standard dans lequel vous insérez l'IFC. Enregistrez votre fichier.

Liez ensuite le fichier Revit que vous venez de créer, vous aurez plus d'option d'insertion (manuel centre par exemple). J'espère que ça pourra résoudre votre problème.

Cordialement.

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

dsl..
je ne trouve pas la manip pour trouver les coordonnées du plan que j'ai ouvert ds bimvision...
je n'ai trouvé que offset dans l'onglet dimension...
Pourriez vous m'indiquer ce qu'il faudrait faire svp????
Merci

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

ok merci pour les infos!

0

0

Signaler le commentaire

Jerome Pereira

· 14 mai 2020

Aucune idée.

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

On ne peut pas voir avec Tekla??

0

0

Signaler le commentaire

Jerome Pereira

· 14 mai 2020

Oui en effet c'est une visionneuse, c'est juste pour tester le fichier IFC.
Dans cette visionneuse on peut consulter les coordonnées du fichier. Pour le moment votre problème n'est pas identifié donc je vous propose de voir avec bim vision si c'est lié aux coordonnées.

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

Bonjour,
Merci!! mais bimvision est une visionneuse..
et j'ai besoin d'insérer mon plan archi pour pouvoir faire mes plans de tuyauterie...

0

0

Signaler le commentaire

Jerome Pereira

· 14 mai 2020

Bonjour, j'ai déjà eu un problème similaire et c'était parceque les coordonnées de l'ifc était trop éloigné du point de base de mon projet. Par contre en l'ouvrant avec bimvision tout fonctionnait. J'ai pas encore trouvé la méthode pour régler ce problème.
Mais en testant avec bimvision ca permettra peut être de cibler le problème et d'avoir la solution par quelqu'un.

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

il est déja en "afficher "tout"

0

0

Signaler le commentaire

Céline F

· 14 mai 2020

je peux le sélectionner dans l'arborescence.. mais rien de plus..

0

0

Signaler le commentaire

Rémy MAURCOT

· 14 mai 2020

Il peut y avoir plusieurs possibilités pourquoi votre ifc n'est pas visible, le premier est un filtre de phase appliqué par défaut dans votre gabarit d'import.
Mettez vous en vue 3D et changer le filtre de phase en Afficher tout
